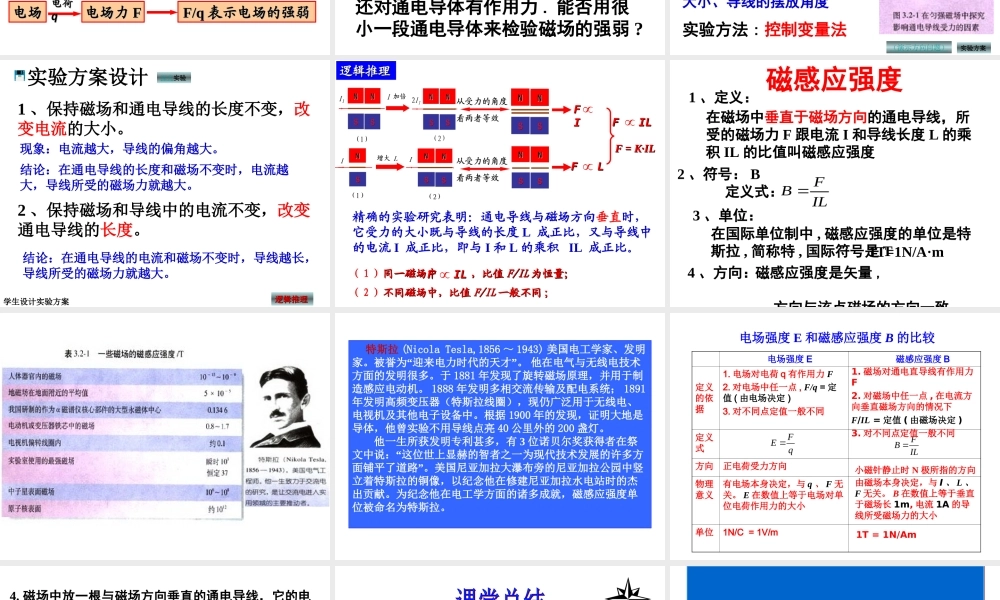

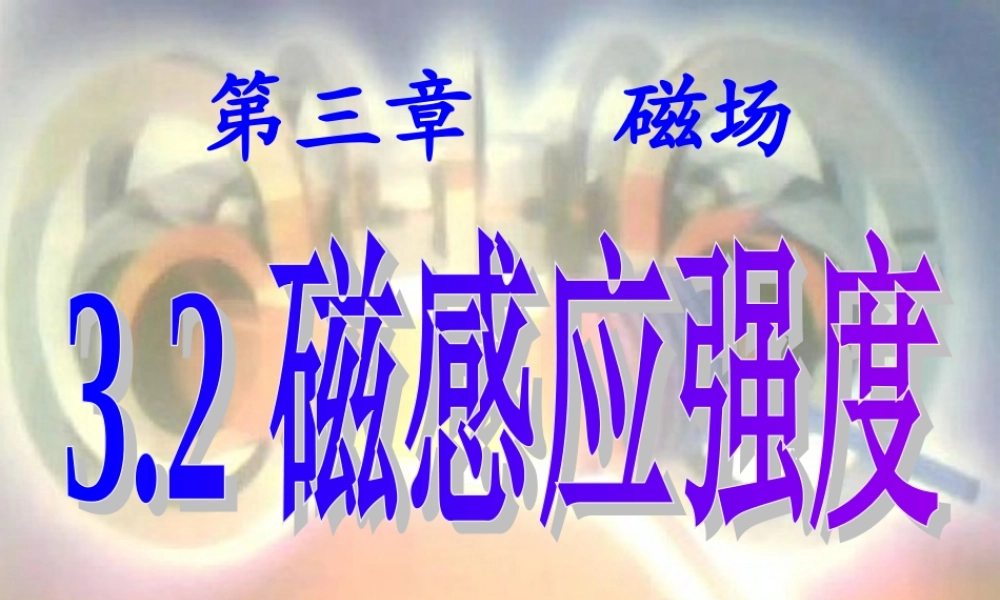

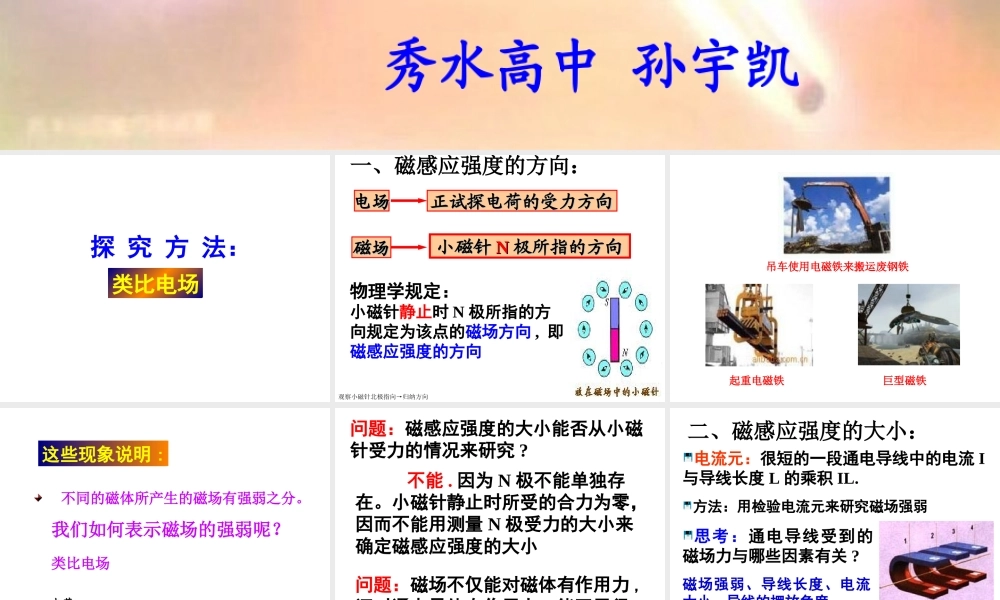

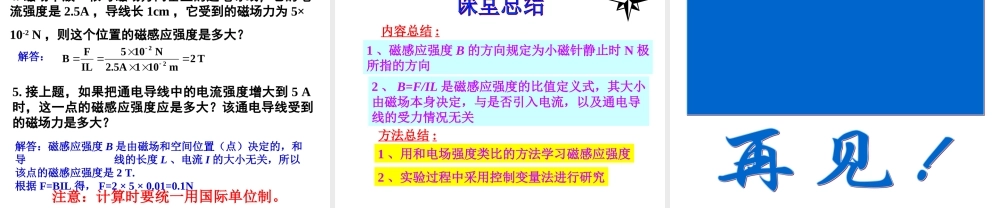

第三章 磁场 秀水高中 孙宇凯 探 究 方 法:类比电场 电场电场正试探电荷的受力方向正试探电荷的受力方向磁场磁场小磁针的受力方向小磁针的受力方向小磁针小磁针 NN 极所指的方向极所指的方向物理学规定:小磁针静止时 N 极所指的方向规定为该点的磁场方向 , 即磁感应强度的方向观察小磁针北极指向→归纳方向一、磁感应强度的方向: 起重电磁铁巨型磁铁吊车使用电磁铁来搬运废钢铁 这些现象说明 : 不同的磁体所产生的磁场有强弱之分。我们如何表示磁场的强弱呢? 电场电场电场力电场力 FFF/qF/q 表示电场的强弱表示电场的强弱电荷电荷qq类比电场 不能 . 因为 N 极不能单独存在。小磁针静止时所受的合力为零,因而不能用测量 N 极受力的大小来确定磁感应强度的大小问题:磁感应强度的大小能否从小磁针受力的情况来研究 ?问题:磁场不仅能对磁体有作用力 ,还对通电导体有作用力 . 能否用很小一段通电导体来检验磁场的强弱 ? 电流元:很短的一段通电导线中的电流 I与导线长度 L 的乘积 IL.方法:用检验电流元来研究磁场强弱 思考:通电导线受到的磁场力与哪些因素有关 ?磁场强弱、导线长度、电流大小、导线的摆放角度(演示方向问题)实验方案实验方法 : 控制变量法二、磁感应强度的大小: 1 、保持磁场和通电导线的长度不变,改变电流的大小。2 、保持磁场和导线中的电流不变,改变通电导线的长度。实验方案设计学生设计实验方案结论:在通电导线的长度和磁场不变时,电流越大,导线所受的磁场力就越大。结论:在通电导线的电流和磁场不变时,导线越长,导线所受的磁场力就越大。现象:电流越大,导线的偏角越大。探究实验逻辑推理逻辑推理 逻辑推理逻辑推理F F ILILF F = = KK··ILIL精确的实验研究表明:通电导线与磁场方向垂直时,它受力的大小既与导线的长度 L 成正比,又与导线中的电流 I 成正比,即与 I 和 L 的乘积 IL 成正比。( 2 )不同磁场中,比值不同磁场中,比值 F/ILF/IL 一般不同一般不同 ;;( 1 )同一磁场中 ,比值同一磁场中 ,比值 F/ILF/IL 为恒量;为恒量;F F ILILF F LLF F II 磁感应强度1 、定义:3 、单位:4 、方向:在磁场中垂直于磁场方向的通电导线,所受的磁场力 F 跟电流 I 和导线长度 L 的乘积 IL 的比值叫磁感应强度在国际单位制中 , 磁感应强度的单位是特斯拉 , 简称特 , 国际符号是 T1T=1N/A·m磁...
