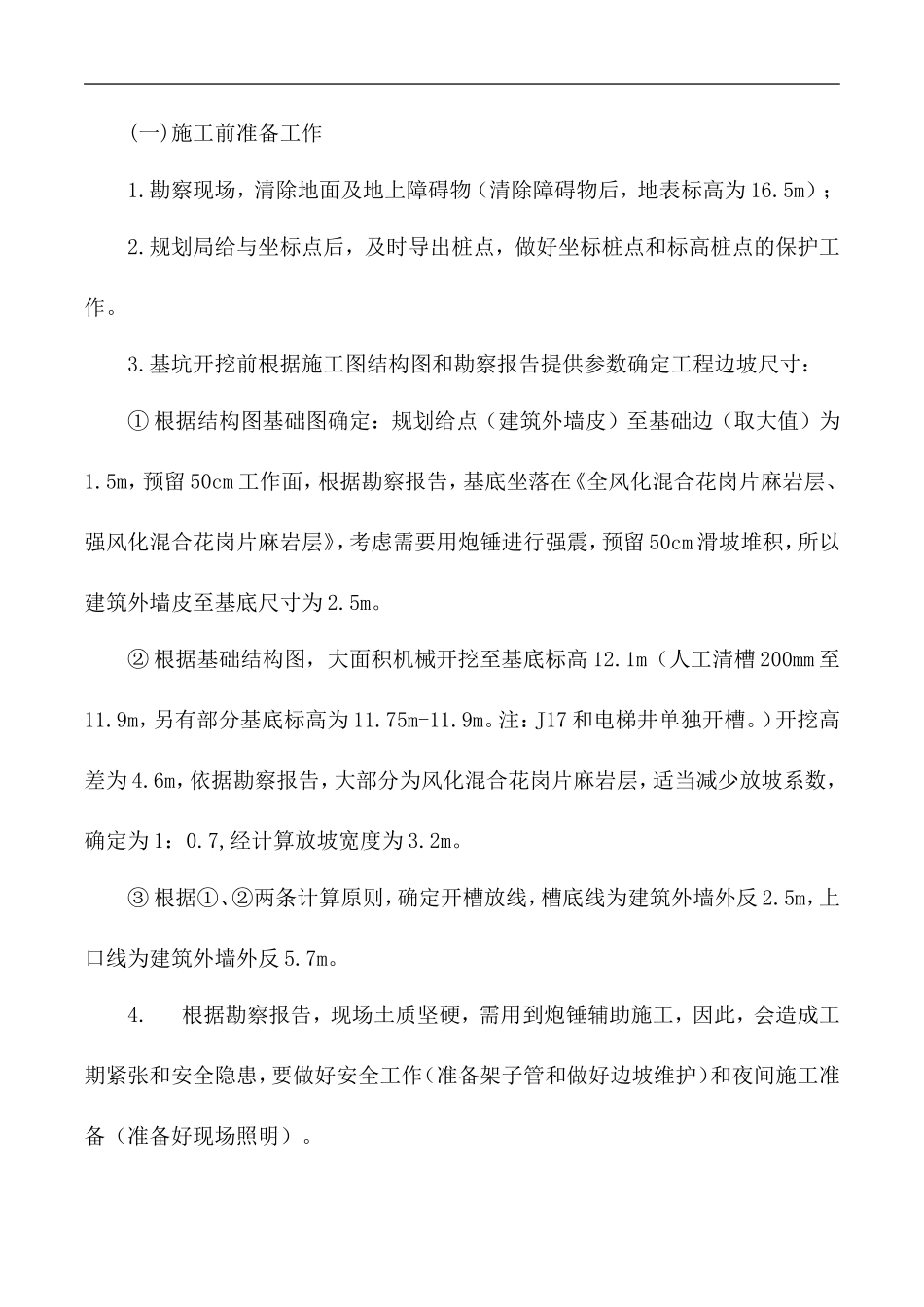

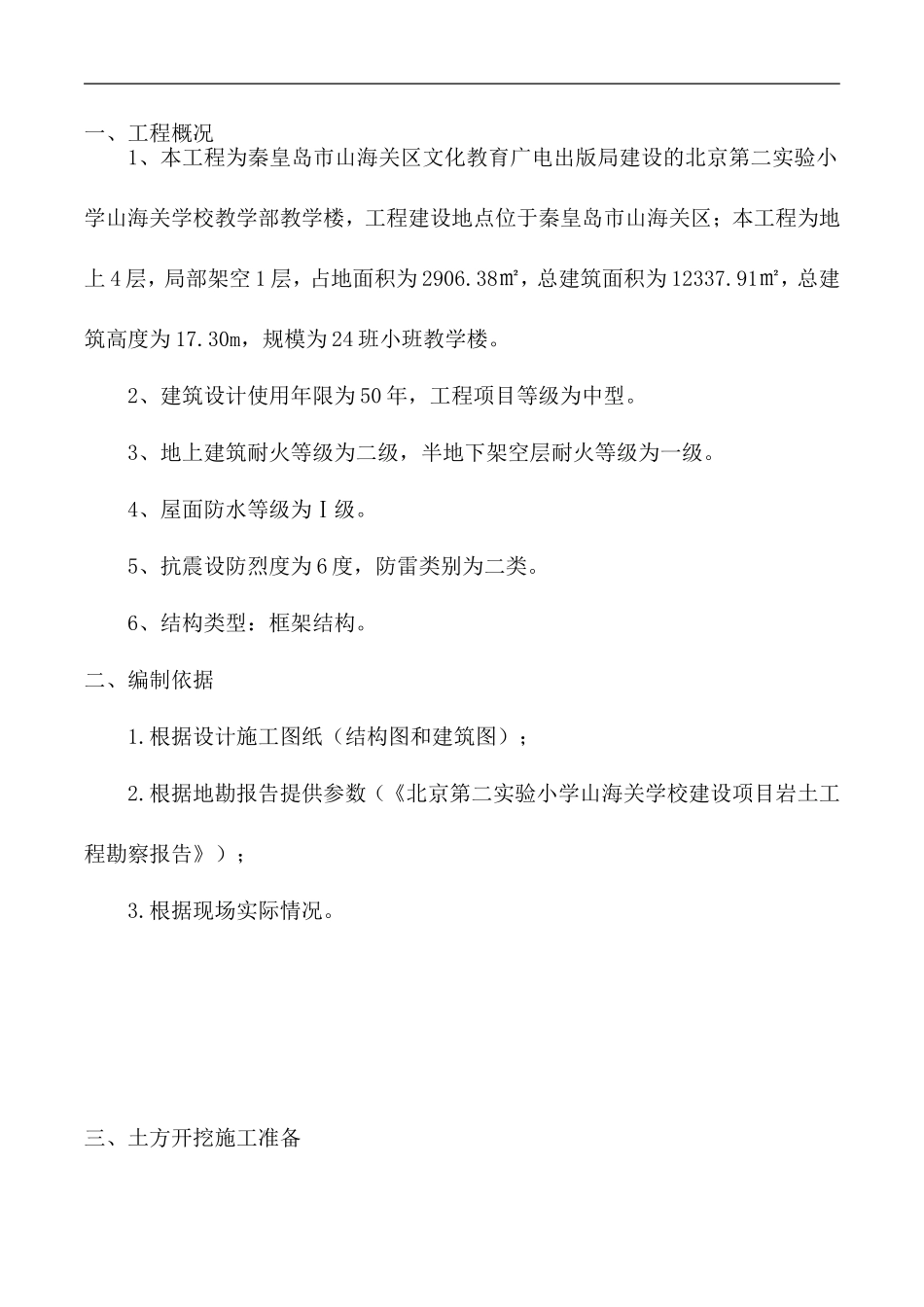

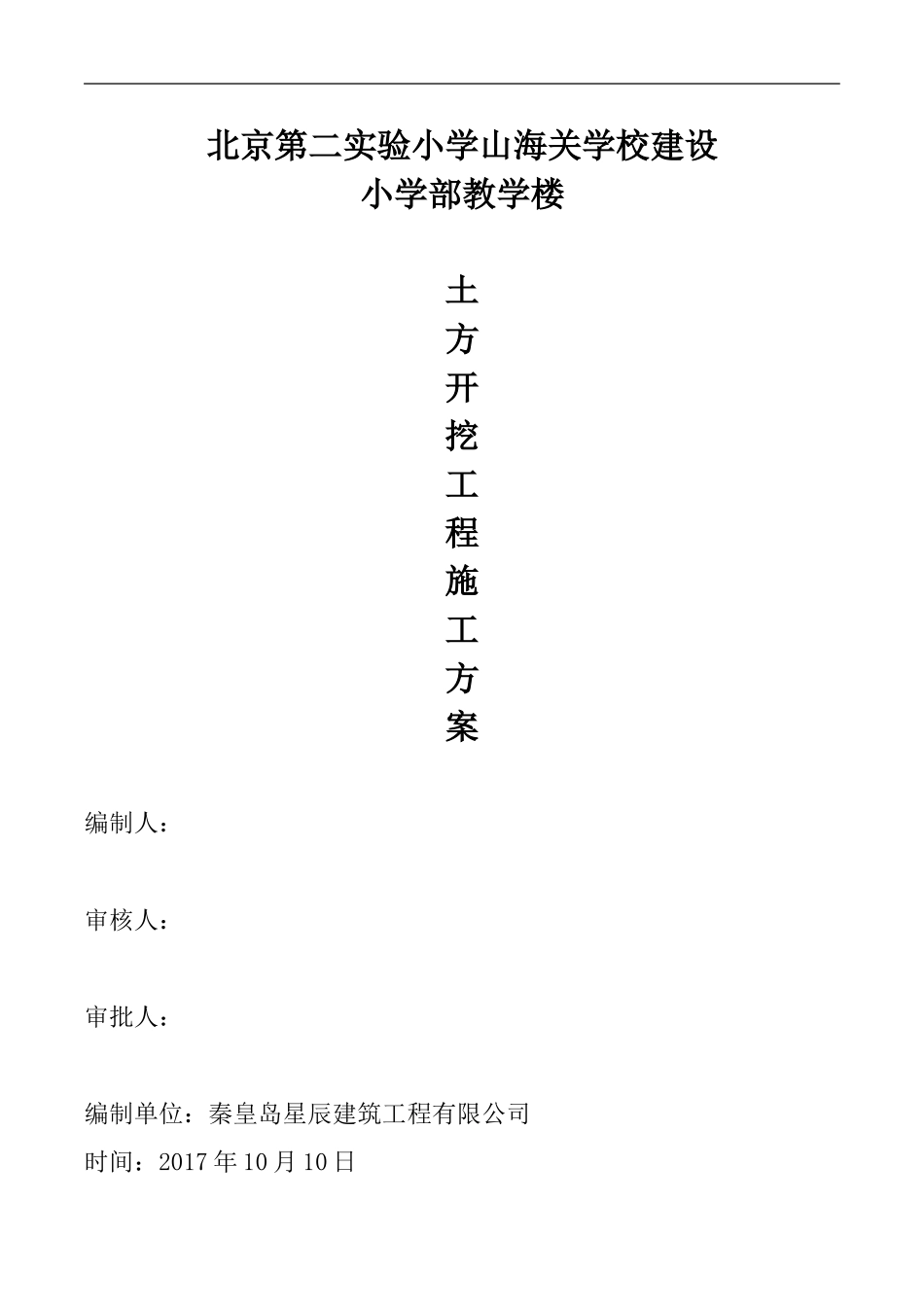

北京第二实验小学山海关学校建设小学部教学楼土方开挖工程施工方案编制人：审核人：审批人：编制单位：秦皇岛星辰建筑工程有限公司时间：2017 年 10 月 10 日一、工程概况1、本工程为秦皇岛市山海关区文化教育广电出版局建设的北京第二实验小学山海关学校教学部教学楼，工程建设地点位于秦皇岛市山海关区；本工程为地上 4 层，局部架空 1 层，占地面积为 2906.38㎡，总建筑面积为 12337.91㎡，总建筑高度为 17.30m，规模为 24 班小班教学楼。2、建筑设计使用年限为 50 年，工程项目等级为中型。3、地上建筑耐火等级为二级，半地下架空层耐火等级为一级。4、屋面防水等级为Ⅰ级。5、抗震设防烈度为 6 度，防雷类别为二类。6、结构类型：框架结构。二、编制依据1.根据设计施工图纸（结构图和建筑图）；2.根据地勘报告提供参数（《北京第二实验小学山海关学校建设项目岩土工程勘察报告》）；3.根据现场实际情况。三、土方开挖施工准备(一)施工前准备工作1.勘察现场，清除地面及地上障碍物（清除障碍物后，地表标高为 16.5m）；2.规划局给与坐标点后，及时导出桩点，做好坐标桩点和标高桩点的保护工作。3.基坑开挖前根据施工图结构图和勘察报告提供参数确定工程边坡尺寸：① 根据结构图基础图确定：规划给点（建筑外墙皮）至基础边（取大值）为1.5m，预留 50cm 工作面，根据勘察报告，基底坐落在《全风化混合花岗片麻岩层、强风化混合花岗片麻岩层》，考虑需要用炮锤进行强震，预留 50cm 滑坡堆积，所以建筑外墙皮至基底尺寸为 2.5m。② 根据基础结构图，大面积机械开挖至基底标高 12.1m（人工清槽 200mm 至11.9m，另有部分基底标高为 11.75m-11.9m。注：J17 和电梯井单独开槽。）开挖高差为 4.6m，依据勘察报告，大部分为风化混合花岗片麻岩层，适当减少放坡系数，确定为 1：0.7,经计算放坡宽度为 3.2m。③ 根据①、②两条计算原则，确定开槽放线，槽底线为建筑外墙外反 2.5m，上口线为建筑外墙外反 5.7m。4.根据勘察报告，现场土质坚硬，需用到炮锤辅助施工，因此，会造成工期紧张和安全隐患，要做好安全工作（准备架子管和做好边坡维护）和夜间施工准备（准备好现场照明）。（二）施工机具、材料准备1、本工程土方开挖采用机械开挖，采用挖掘机 2 台，铲车 1 台，自卸车 4 辆、炮锤 1 台。2、架子管、扣件、白炽灯、电缆、三级箱、电锤 4 把，镐 15 把，锹 20 把，水鞋 20双。（三）清表 1、...
