四、草图及其画法VIP免费

四、草图及其画法四、草图及其画法四、草图及其画法四、草图及其画法

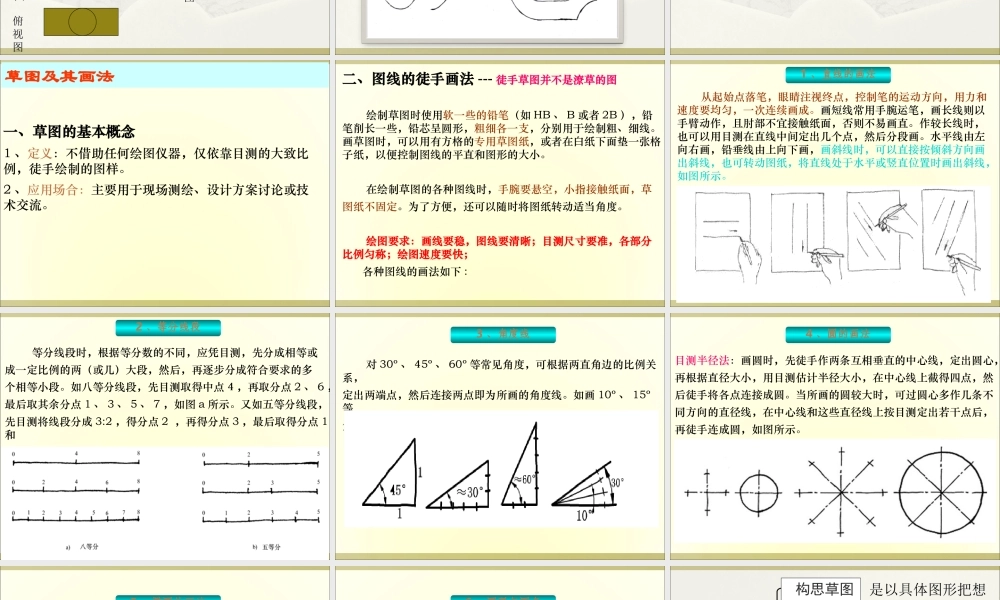

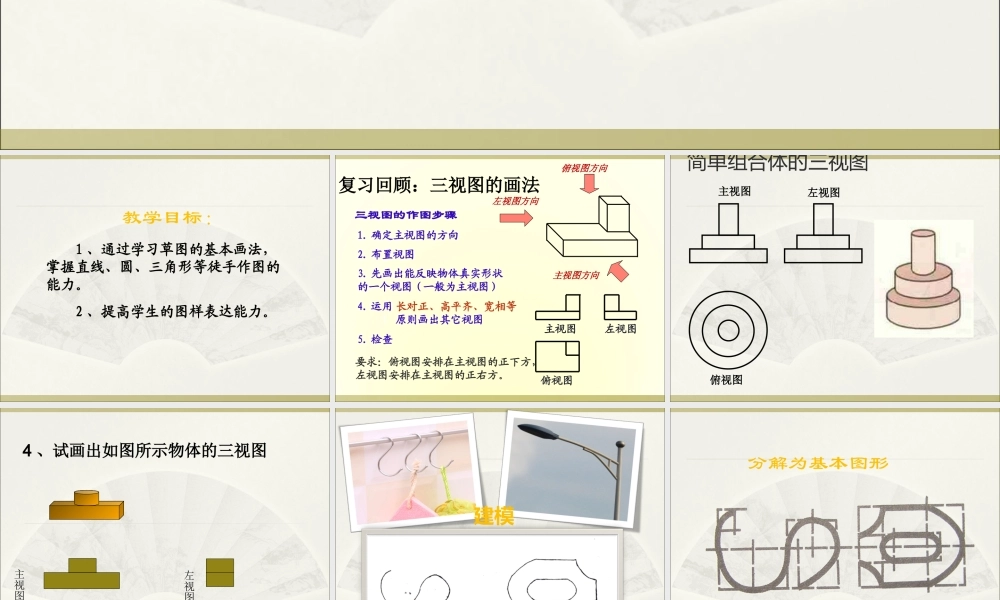

李干 濉溪县孙疃中学普通高中课程标准实验教科书《技术与设计1 》教学目标: 1 、通过学习草图的基本画法,掌握直线、圆、三角形等徒手作图的能力。 2 、提高学生的图样表达能力。左视图方向俯视图方向主视图方向三视图的作图步骤1. 确定主视图的方向3. 先画出能反映物体真实形状的一个视图 ( 一般为主视图) 4. 运用 1 原则画出其它视图5. 检查2. 布置视图 长对正、高平齐、宽相等 主视图 左视图俯视图要求:俯视图安排在主视图的正下方,左视图安排在主视图的正右方。 复习回顾:三视图的画法主视图左视图俯视图简单组合体的三视图4 、试画出如图所示物体的三视图主视图俯视图左视图建模分解为基本图形草图及其画法 一、草图的基本概念1 、定义:不借助任何绘图仪器,仅依靠目测的大致比例,徒手绘制的图样。2 、应用场合:主要用于现场测绘、设计方案讨论或技术交流。二、图线的徒手画法 --- 徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔(如 HB 、 B 或者 2B ),铅笔削长一些,铅芯呈圆形,粗细各一支,分别用于绘制粗、细线。画草图时,可以用有方格的专用草图纸,或者在白纸下面垫一张格子纸,以便控制图线的平直和图形的大小。 在绘制草图的各种图线时,手腕要悬空,小指接触纸面,草图纸不固定。为了方便,还可以随时将图纸转动适当角度。 绘图要求:画线要稳,图线要清晰;目测尺寸要准,各部分比例匀称;绘图速度要快; 各种图线的画法如下 :1 、直线的画法 从起始点落笔,眼睛注视终点,控制笔的运动方向,用力和速度要均匀,一次连续画成。画短线常用手腕运笔,画长线则以手臂动作,且肘部不宜接触纸面,否则不易画直。作较长线时,也可以用目测在直线中间定出几个点,然后分段画。水平线由左向右画,铅垂线由上向下画,画斜线时,可以直接按倾斜方向画出斜线,也可转动图纸,将直线处于水平或竖直位置时画出斜线,如图所示。2 、等分线段 等分线段时,根据等分数的不同,应凭目测,先分成相等或成一定比例的两(或几)大段,然后,再逐步分成符合要求的多个相等小段。如八等分线段,先目测取得中点 4 ,再取分点 2 、 6 ,最后取其余分点 1 、 3 、 5 、 7 ,如图 a 所示。又如五等分线段,先目测将线段分成 3:2 ,得分点 2 ,再得分点 3 ,最后取得分点 1和4 ,如图 b 所示。3 、角度线 对 30º 、 45º 、 60º 等常见角度,可根据两直角边的...
