秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件VIP免费

秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件

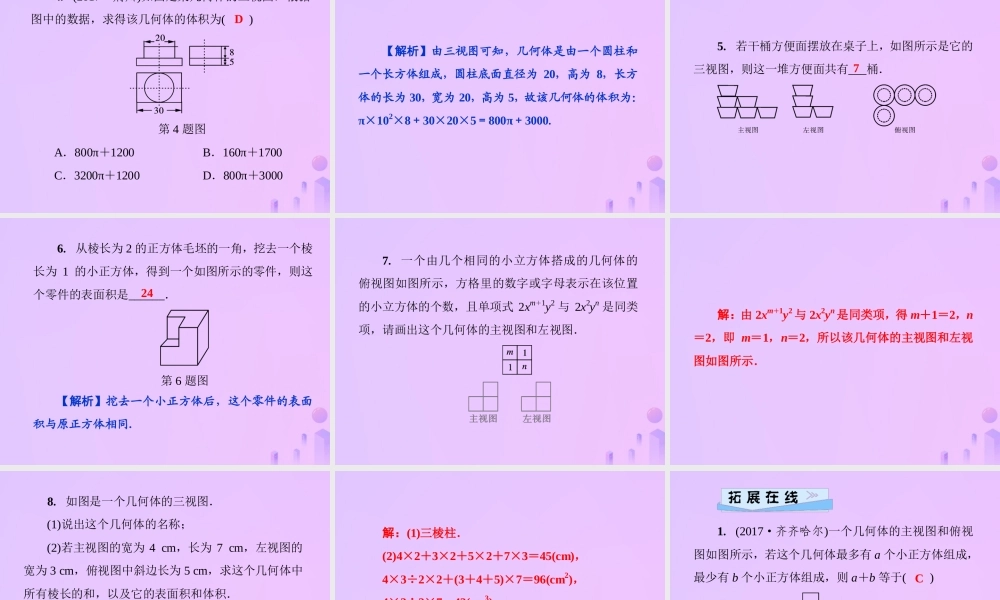

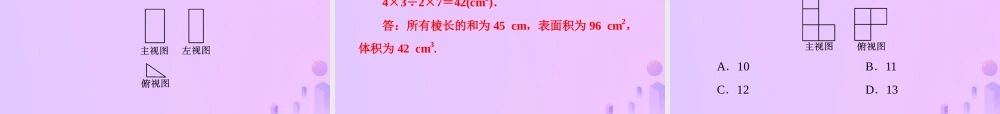

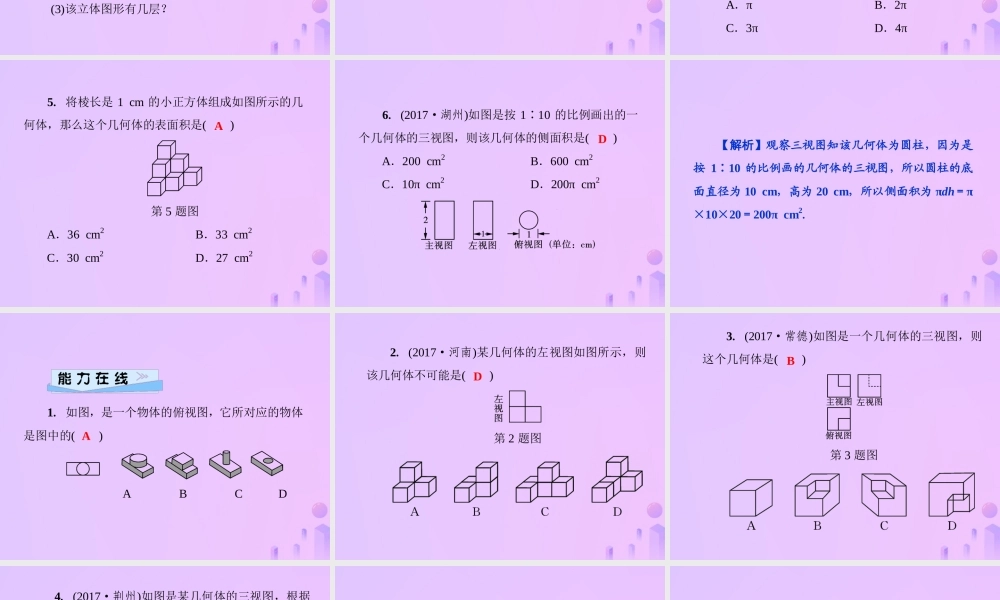

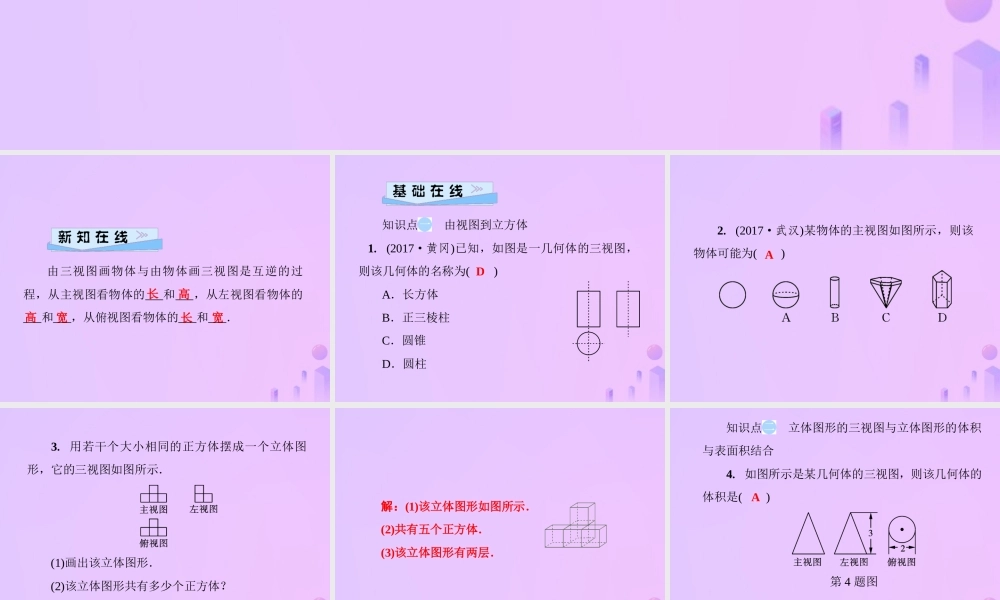

第 4 章 图形的初步认识4 . 2 立体图形的视图第 2 课时 由视图到立体图形 由三视图画物体与由物体画三视图是互逆的过程,从主视图看物体的___和___,从左视图看物体的___和___,从俯视图看物体的___和___. 长 高 高 宽 长 宽 知识点 由视图到立方体 1. (2017·黄冈)已知,如图是一几何体的三视图,则该几何体的名称为( ) A.长方体 B.正三棱柱 C.圆锥 D.圆柱 D 2. (2017·武汉)某物体的主视图如图所示,则该物体可能为( ) A 3. 用若干个大小相同的正方体摆成一个立体图形,它的三视图如图所示. (1)画出该立体图形. (2)该立体图形共有多少个正方体? (3)该立体图形有几层? 解:(1)该立体图形如图所示. (2)共有五个正方体. (3)该立体图形有两层. 知识点 立体图形的三视图与立体图形的体积与表面积结合 4. 如图所示是某几何体的三视图,则该几何体的体积是( ) 第 4 题图 A.π B.2π C.3π D.4π A 5. 将棱长是 1 cm 的小正方体组成如图所示的几何体,那么这个几何体的表面积是( ) 第 5 题图 A.36 cm2 B.33 cm2 C.30 cm2 D.27 cm2 A 6. (2017·湖州)如图是按 1∶10 的比例画出的一个几何体的三视图,则该几何体的侧面积是( ) A.200 cm2 B.600 cm2 C.10π cm2 D.200π cm2 D 【解析】观察三视图知该几何体为圆柱,因为是按 1∶10 的比例画的几何体的三视图,所以圆柱的底面直径为 10 cm,高为 20 cm,所以侧面积为 πdh=π×10×20=200π cm2. 1. 如图,是一个物体的俯视图,它所对应的物体是图中的( ) A B C D A 2. (2017·河南)某几何体的左视图如图所示,则该几何体不可能是( ) 第 2 题图 D 3. (2017·常德)如图是一个几何体的三视图,则这个几何体是( ) 第 3 题图 B 4. (2017·荆州)如图是某几何体的三视图,根据图中的数据,求得该几何体的体积为( ) 第 4 题图 A.800π+1200 B.160π+1700 C.3200π+1200 D.800π+3000 D 【解析】由三视图可知,几何体是由一个圆柱和一个长方体组成,圆柱底面直径为 20,高为 8,长方体的长为 30,宽为 20,高为 5,故该几何体的体积为:π×102×8+30×20×5=800π+3000. 5. 若干桶方便面摆放在桌子上,如图所示是它的三视图,则这一堆方便面共有___桶. 7 6. 从棱长为 2 的正方体毛坯的一角,挖去一个棱长为 1 的小正方体,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

秋七年级数学上册 第4章 圆形的初步认识 4.2 立体图形的视图 第2课时 由视图到立体图形课件 (新版)华东师大版 课件
