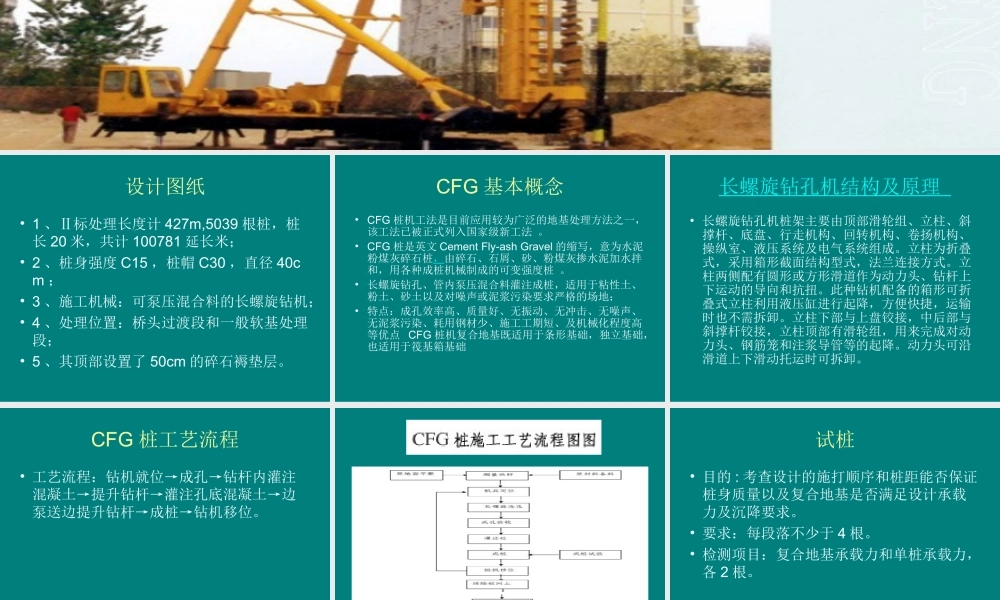

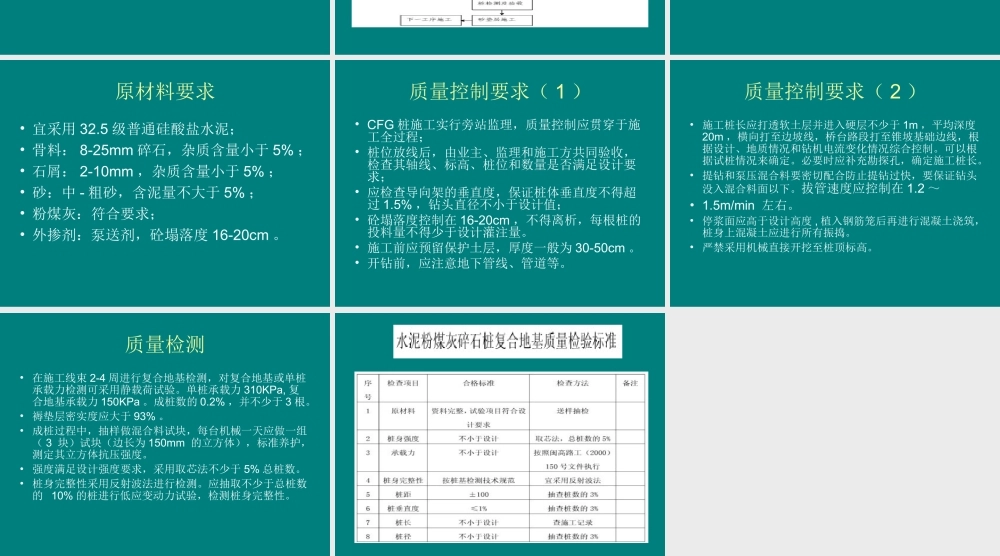

CFG 桩监理控制要点 设计图纸• 1 、Ⅱ标处理长度计 427m,5039 根桩，桩长 20 米，共计 100781 延长米；• 2 、桩身强度 C15 ，桩帽 C30 ，直径 40cm ；• 3 、施工机械：可泵压混合料的长螺旋钻机；• 4 、处理位置：桥头过渡段和一般软基处理段；• 5 、其顶部设置了 50cm 的碎石褥垫层。 CFG 基本概念• CFG 桩机工法是目前应用较为广泛的地基处理方法之一，该工法已被正式列入国家级新工法 。• CFG 桩是英文 Cement Fly-ash Gravel 的缩写，意为水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的可变强度桩 。• 长螺旋钻孔、管内泵压混合料灌注成桩，适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地； • 特点：成孔效率高、质量好、无振动、无冲击、无噪声、无泥浆污染、耗用钢材少、施工工期短、及机械化程度高等优点 CFG 桩机复合地基既适用于条形基础，独立基础，也适用于筏基箱基础 长螺旋钻孔机结构及原理 • 长螺旋钻孔机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时可拆卸。 CFG 桩工艺流程• 工艺流程：钻机就位→成孔→钻杆内灌注混凝土→提升钻杆→灌注孔底混凝土→边泵送边提升钻杆→成桩→钻机移位。 试桩• 目的 : 考查设计的施打顺序和桩距能否保证桩身质量以及复合地基是否满足设计承载力及沉降要求。• 要求：每段落不少于 4 根。• 检测项目：复合地基承载力和单桩承载力，各 2 根。 原材料要求• 宜采用 32.5 级普通硅酸盐水泥；• 骨料： 8-25mm 碎石，杂质含量小于 5% ；• 石屑： 2-10mm ，杂质含量小于 5% ；• 砂：中 - 粗砂，含泥量不大于 5% ；• 粉煤灰：符合要求；• 外掺剂：泵送剂，砼塌落度 16-20cm 。 质量控制要求（ 1 ）• CFG 桩施工实行旁站监理，质量控制应贯穿于施工全过程；• 桩位放线后，由业主、监理和施工方共同验收，检查其轴线、标高、桩...
