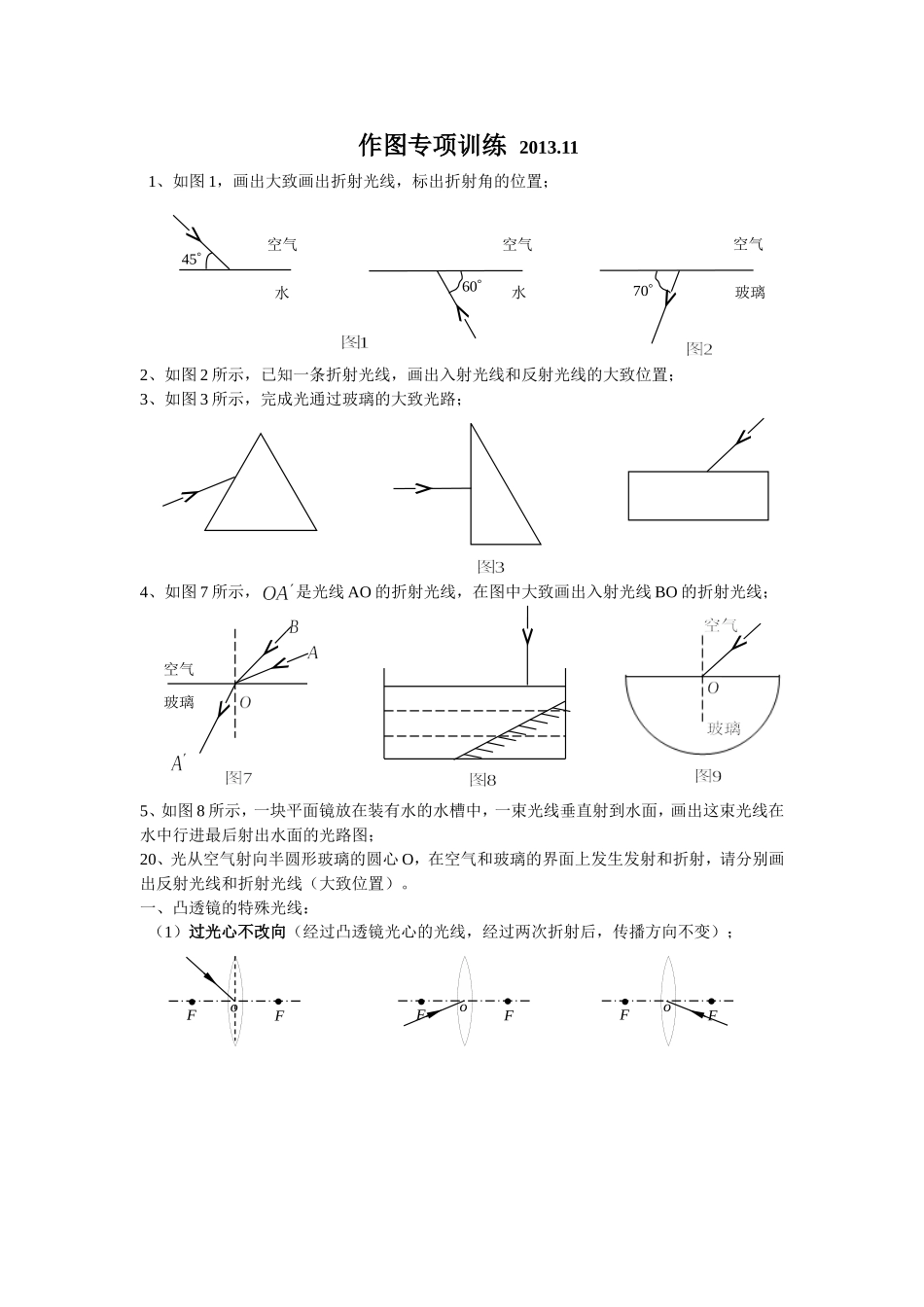

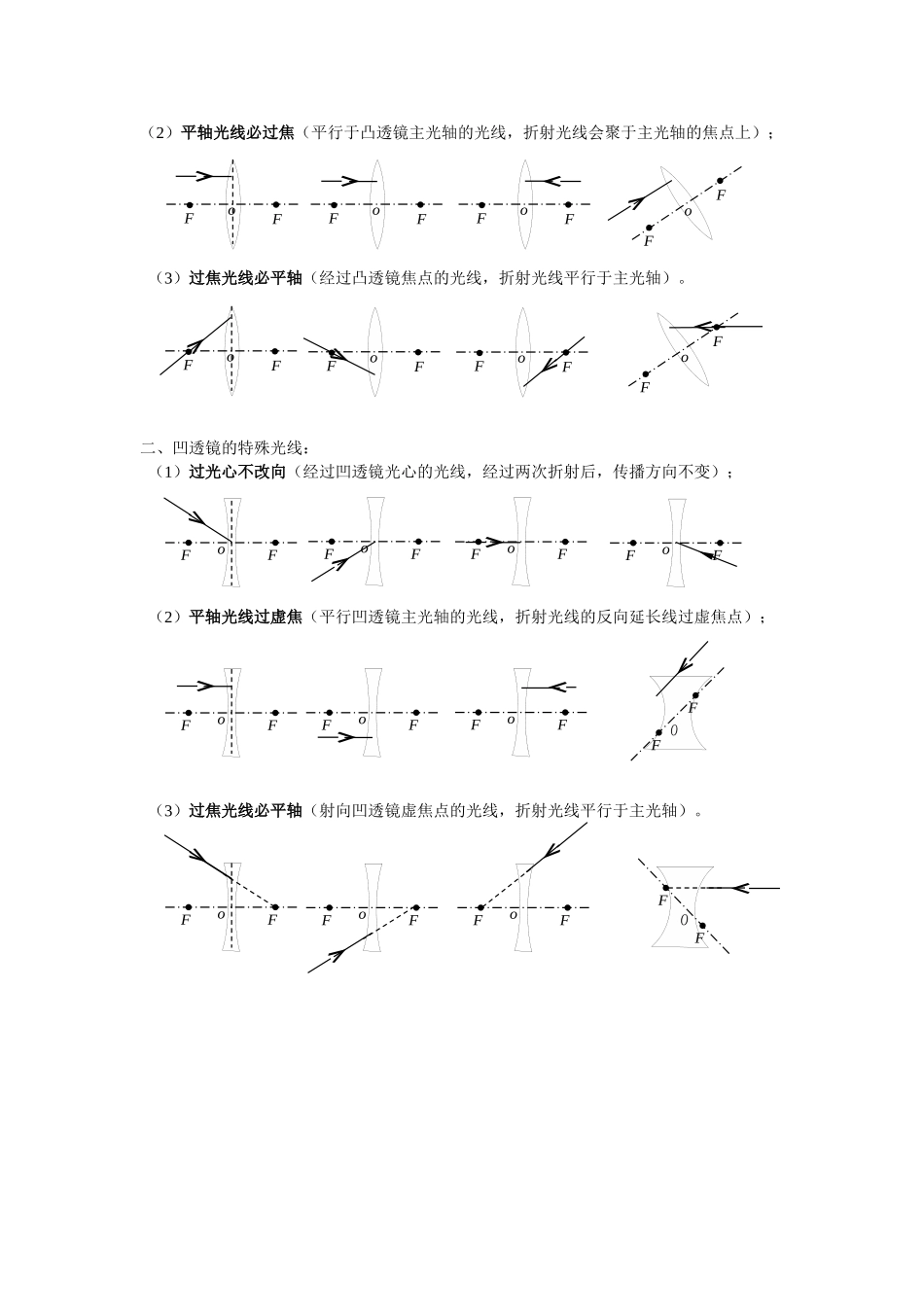

作图专项训练 2013.111、如图 1，画出大致画出折射光线，标出折射角的位置；2、如图 2 所示，已知一条折射光线，画出入射光线和反射光线的大致位置；3、如图 3 所示，完成光通过玻璃的大致光路；4、如图 7 所示，是光线 AO 的折射光线，在图中大致画出入射光线 BO 的折射光线；5、如图 8 所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；20、光从空气射向半圆形玻璃的圆心 O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。一、凸透镜的特殊光线： （1）过光心不改向（经过凸透镜光心的光线，经过两次折射后，传播方向不变）； oFFoFFoFF45空气水空气水60空气玻璃70空气玻璃oFFoFF（2）平轴光线必过焦（平行于凸透镜主光轴的光线，折射光线会聚于主光轴的焦点上）； （3）过焦光线必平轴（经过凸透镜焦点的光线，折射光线平行于主光轴）。二、凹透镜的特殊光线： （1）过光心不改向（经过凹透镜光心的光线，经过两次折射后，传播方向不变）； （2）平轴光线过虚焦（平行凹透镜主光轴的光线，折射光线的反向延长线过虚焦点）； （3）过焦光线必平轴（射向凹透镜虚焦点的光线，折射光线平行于主光轴）。oFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFFFoFFoFFFF
