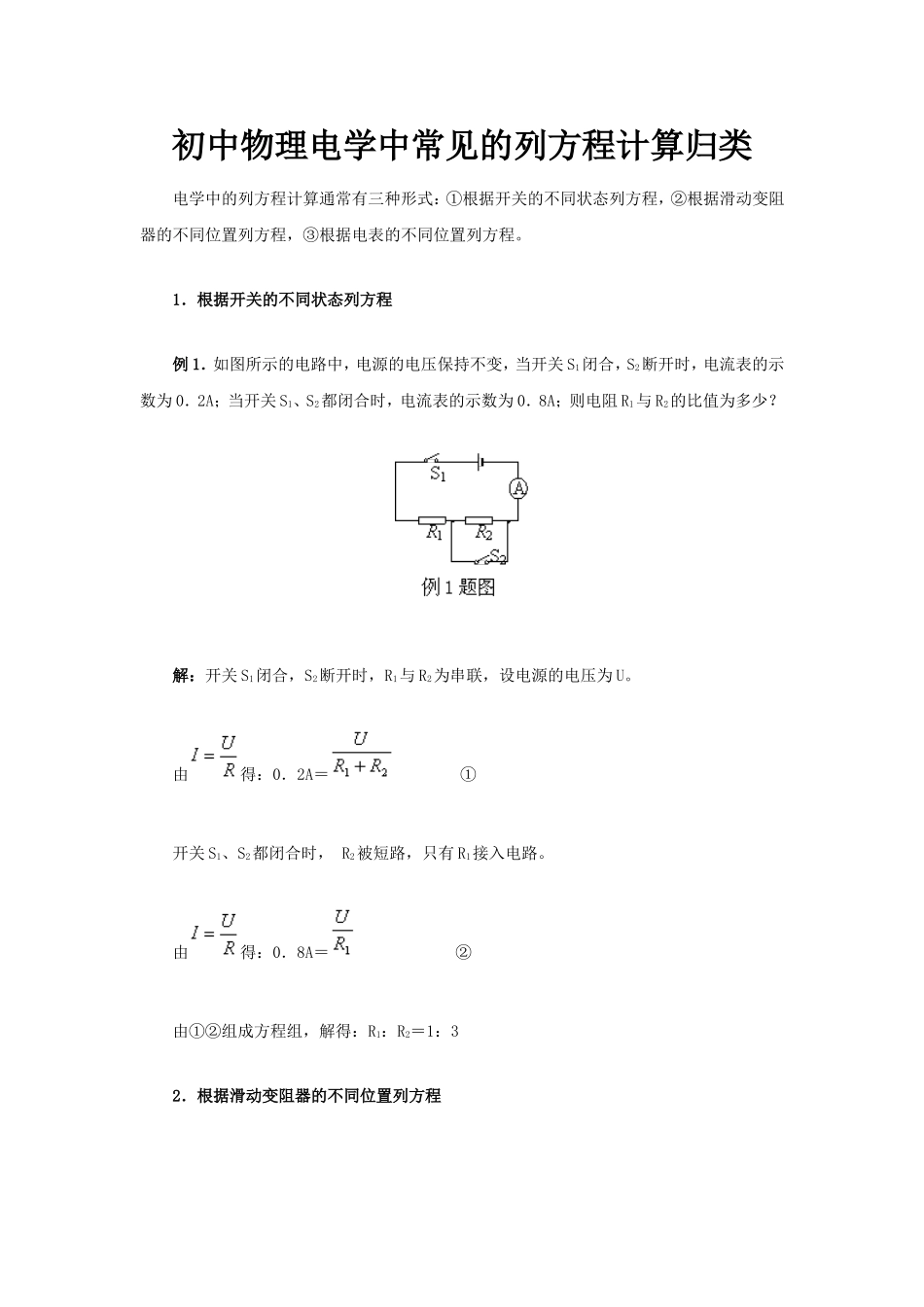

初中物理电学中常见的列方程计算归类_第1页
1/6

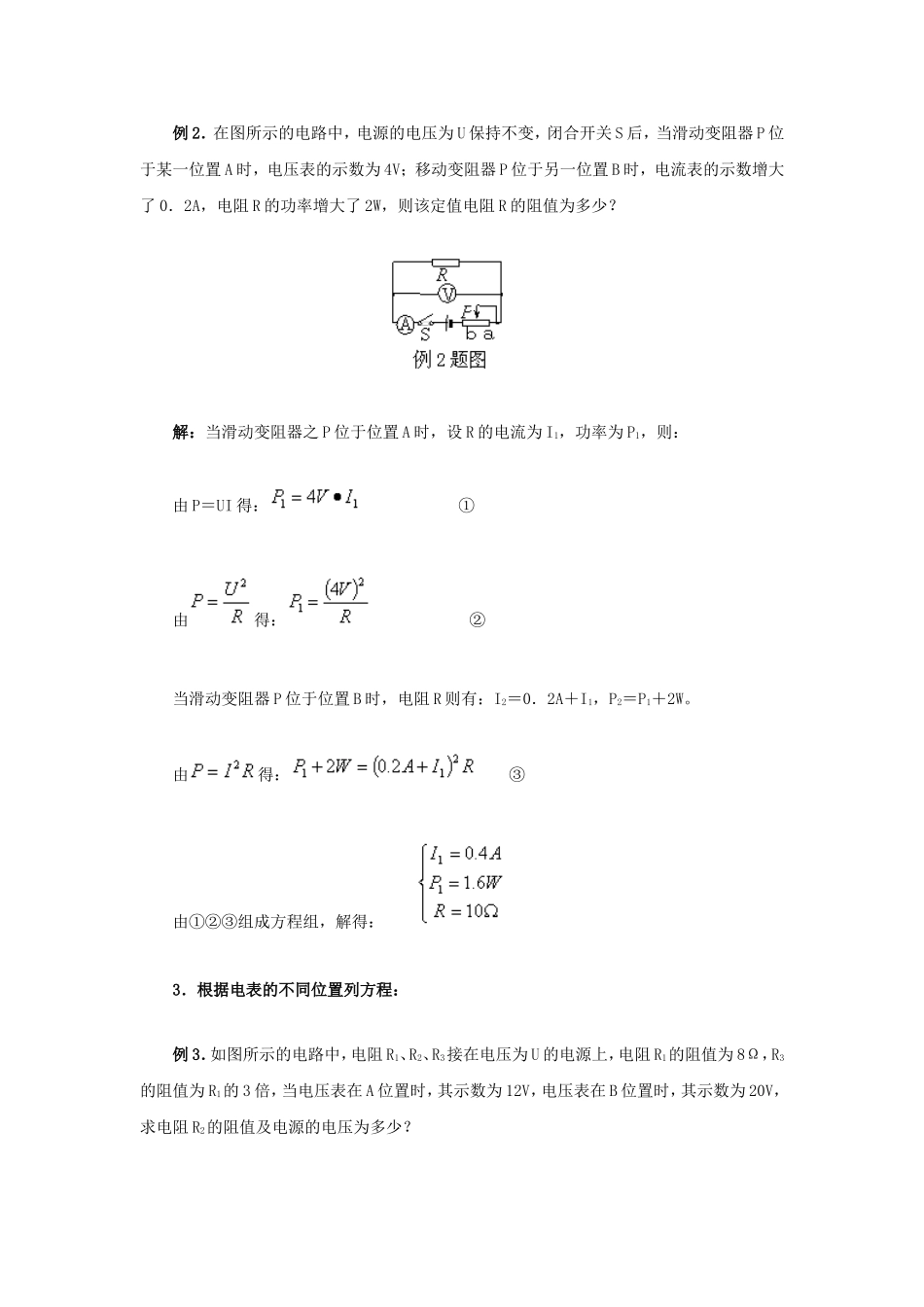

初中物理电学中常见的列方程计算归类_第2页
2/6

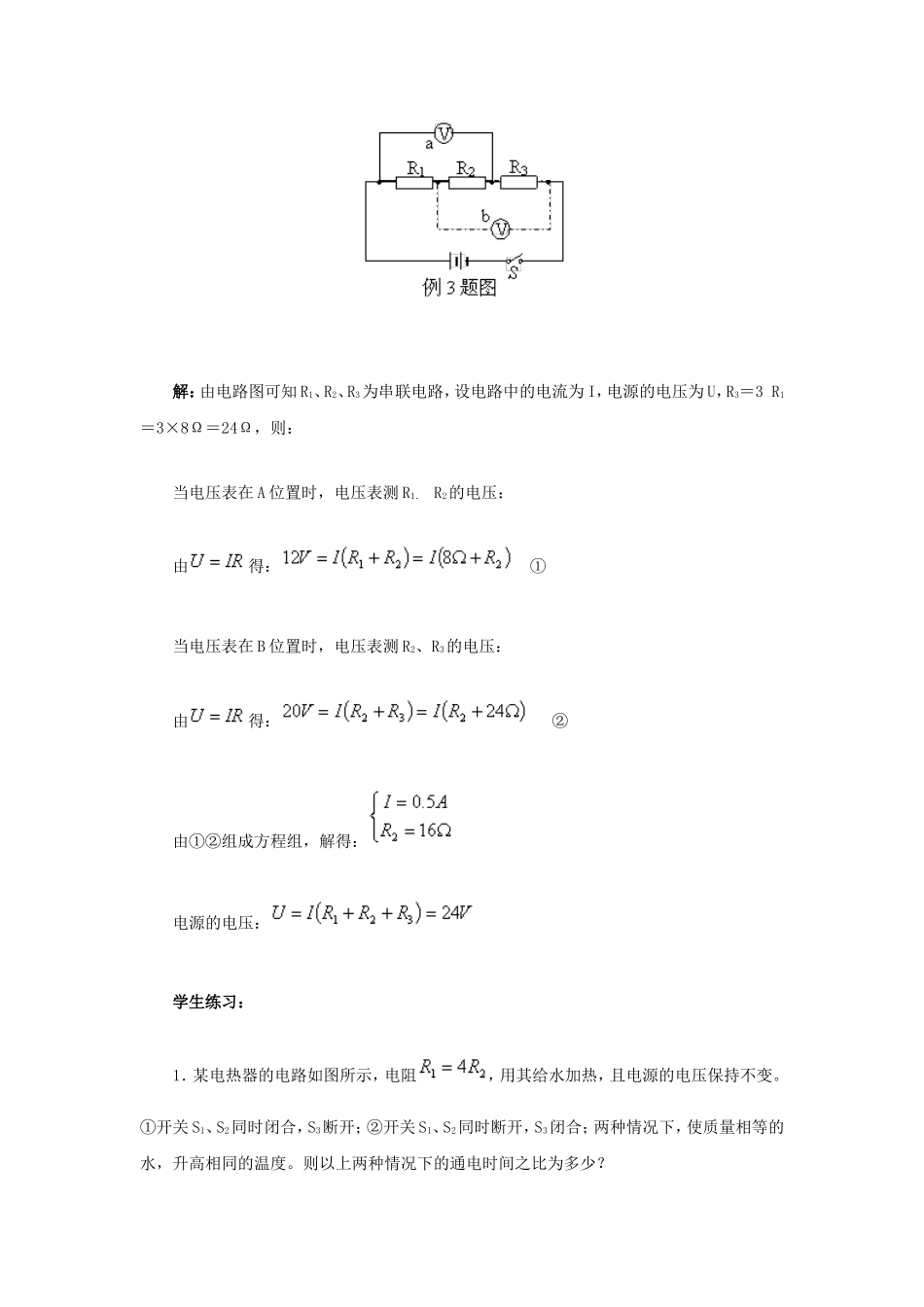

初中物理电学中常见的列方程计算归类_第3页
3/6
初中物理电学中常见的列方程计算归类 电学中的列方程计算通常有三种形式:①根据开关的不同状态列方程,②根据滑动变阻器的不同位置列方程,③根据电表的不同位置列方程。 1.根据开关的不同状态列方程 例 1.如图所示的电路中,电源的电压保持不变,当开关 S1闭合,S2断开时,电流表的示数为 0.2A;当开关 S1、S2都闭合时,电流表的示数为 0.8A;则电阻 R1与 R2的比值为多少? 解:开关 S1闭合,S2断开时,R1与 R2为串联,设电源的电压为 U。 由得:0.2A= ① 开关 S1、S2都闭合时, R2被短路,只有 R1接入电路。 由得:0.8A= ② 由①②组成方程组,解得:R1:R2=1:3 2.根据滑动变阻器的不同位置列方程 例 2.在图所示的电路中,电源的电压为 U 保持不变,闭合开关 S 后,当滑动变阻器 P 位于某一位置 A 时,电压表的示数为 4V;移动变阻器 P 位于另一位置 B 时,电流表的示数增大了 0.2A,电阻 R 的功率增大了 2W,则该定值电阻 R 的阻值为多少? 解:当滑动变阻器之 P 位于位置 A 时,设 R 的电流为 I1,功率为 P1,则: 由 P=UI 得: ① 由得: ② 当滑动变阻器 P 位于位置 B 时,电阻 R 则有:I2=0.2A+I1,P2=P1+2W。 由得: ③ 由①②③组成方程组,解得: 3.根据电表的不同位置列方程: 例 3.如图所示的电路中,电阻 R1、R2、R3接在电压为 U 的电源上,电阻 R1的阻值为 8Ω,R3的阻值为 R1的 3 倍,当电压表在 A 位置时,其示数为 12V,电压表在 B 位置时,其示数为 20V,求电阻 R2的阻值及电源的电压为多少? 解:由电路图可知 R1、R2、R3为串联电路,设电路中的电流为 I,电源的电压为 U,R3=3 R1=3×8Ω=24Ω,则: 当电压表在 A 位置时,电压表测 R1. R2的电压: 由得: ① 当电压表在 B 位置时,电压表测 R2、R3的电压: 由得: ② 由①②组成方程组,解得: 电源的电压: 学生练习: 1.某电热器的电路如图所示,电阻,用其给水加热,且电源的电压保持不变。①开关 S1、S2同时闭合,S3断开;②开关 S1、S2同时断开,S3闭合;两种情况下,使质量相等的水,升高相同的温度。则以上两种情况下的通电时间之比为多少? 解:(1)开关 S1、S2同时闭合,S3断开,R1与 R2并联,设①②两次放热相同都为 Q。 由得:解得: 由得: ① (2)开关 S1. S2同时断开,S3闭合,R1与 R2串联: 由...
