结构静载实验-3VIP免费

结构静载实验-3结构静载实验-3结构静载实验-3结构静载实验-3结构静载实验-3

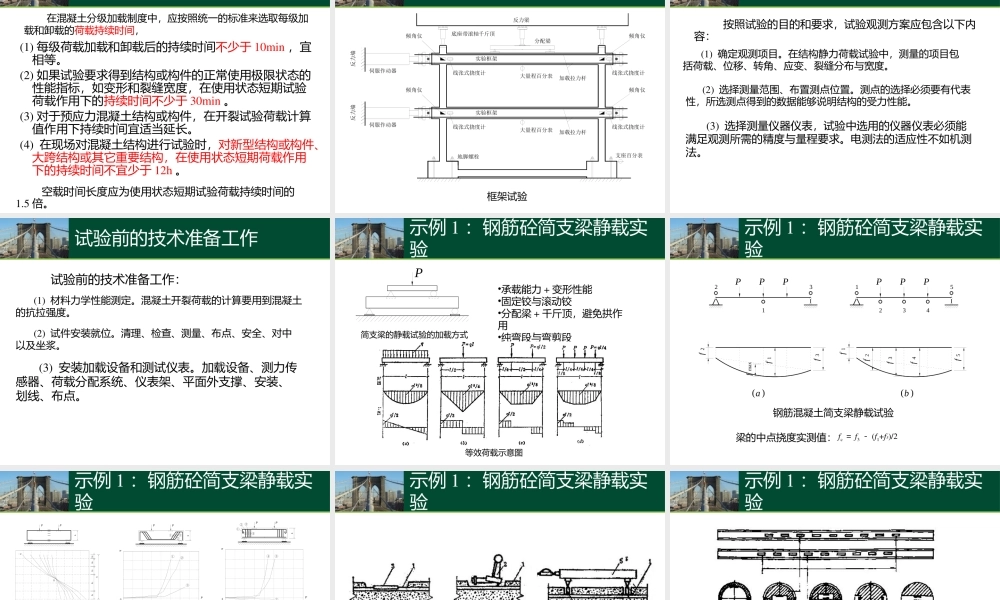

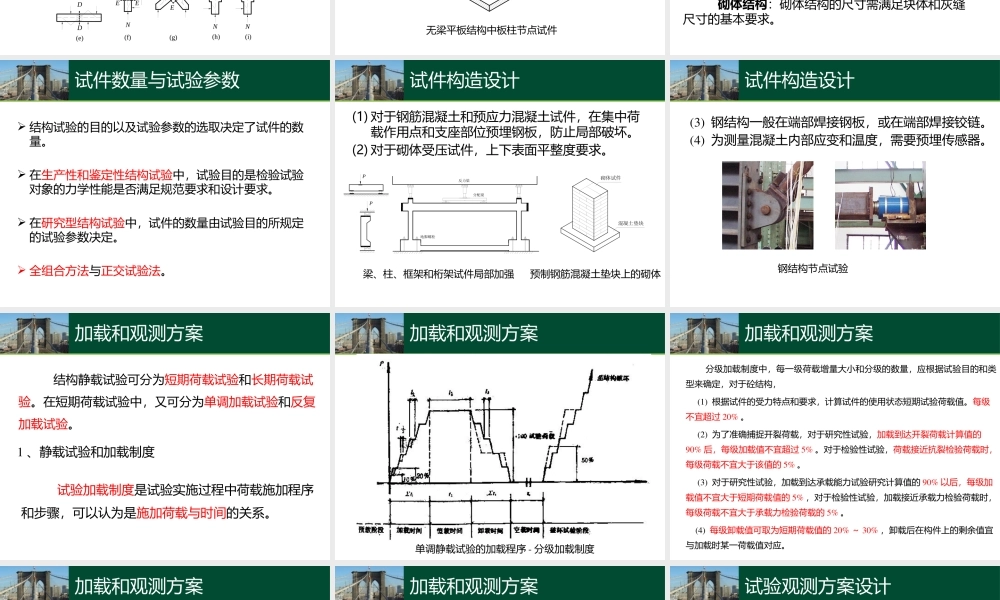

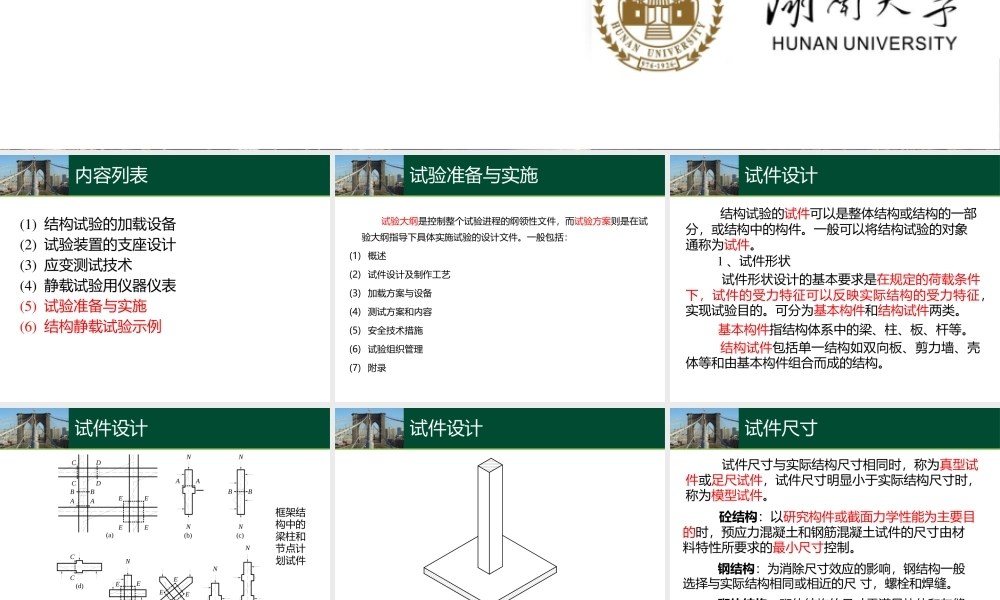

结构测试技术结构静载试验内容列表(1) 结构试验的加载设备(2) 试验装置的支座设计(3) 应变测试技术(4) 静载试验用仪器仪表(5) 试验准备与实施(6) 结构静载试验示例试验准备与实施 试验大纲是控制整个试验进程的纲领性文件,而试验方案则是在试验大纲指导下具体实施试验的设计文件。一般包括:(1) 概述(2) 试件设计及制作工艺(3) 加载方案与设备(4) 测试方案和内容(5) 安全技术措施(6) 试验组织管理(7) 附录试件设计 结构试验的试件可以是整体结构或结构的一部分,或结构中的构件。一般可以将结构试验的对象通称为试件。 1 、试件形状 试件形状设计的基本要求是在规定的荷载条件下,试件的受力特征可以反映实际结构的受力特征,实现试验目的。可分为基本构件和结构试件两类。 基本构件指结构体系中的梁、柱、板、杆等。 结构试件包括单一结构如双向板、剪力墙、壳体等和由基本构件组合而成的结构。试件设计DDCCBBAAEEEE(a)(b)NNAA(c)NNBBEEEE(f)NNEEEE(g)(d)CC(e)DD(h)NN(i)NN框架结构中的梁柱和节点计划试件试件设计无梁平板结构中板柱节点试件试件尺寸 试件尺寸与实际结构尺寸相同时,称为真型试件或足尺试件,试件尺寸明显小于实际结构尺寸时,称为模型试件。 砼结构:以研究构件或截面力学性能为主要目的时,预应力混凝土和钢筋混凝土试件的尺寸由材料特性所要求的最小尺寸控制。 钢结构:为消除尺寸效应的影响,钢结构一般选择与实际结构相同或相近的尺 寸,螺栓和焊缝。 砌体结构:砌体结构的尺寸需满足块体和灰缝尺寸的基本要求。试件数量与试验参数 结构试验的目的以及试验参数的选取决定了试件的数量。 在生产性和鉴定性结构试验中,试验目的是检验试验对象的力学性能是否满足规范要求和设计要求。 在研究型结构试验中,试件的数量由试验目的所规定的试验参数决定。 全组合方法与正交试验法。试件构造设计(1) 对于钢筋混凝土和预应力混凝土试件,在集中荷载作用点和支座部位预埋钢板,防止局部破坏。(2) 对于砌体受压试件,上下表面平整度要求。PP分配梁地脚螺栓反力梁梁、柱、框架和桁架试件局部加强混凝土垫块砌体试件预制钢筋混凝土垫块上的砌体试件构造设计(3) 钢结构一般在端部焊接钢板,或在端部焊接铰链。(4) 为测量混凝土内部应变和温度,需要预埋传感器。钢结构节点试验加载和观测方案 结构静载试验可分为短期荷载试验和长期荷载试验。在短期荷载试验中,又可分为单调加载试验和反复加...
