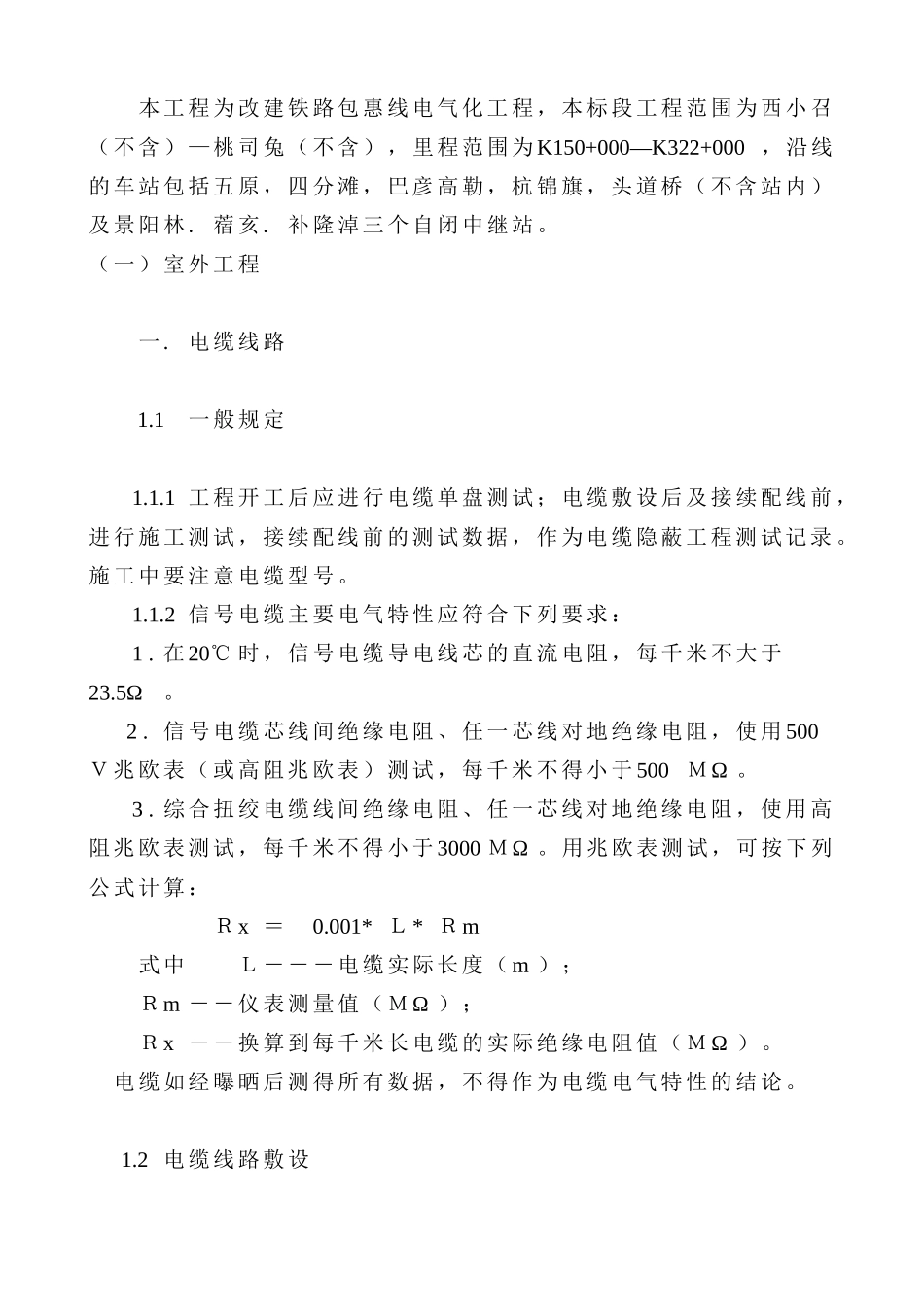

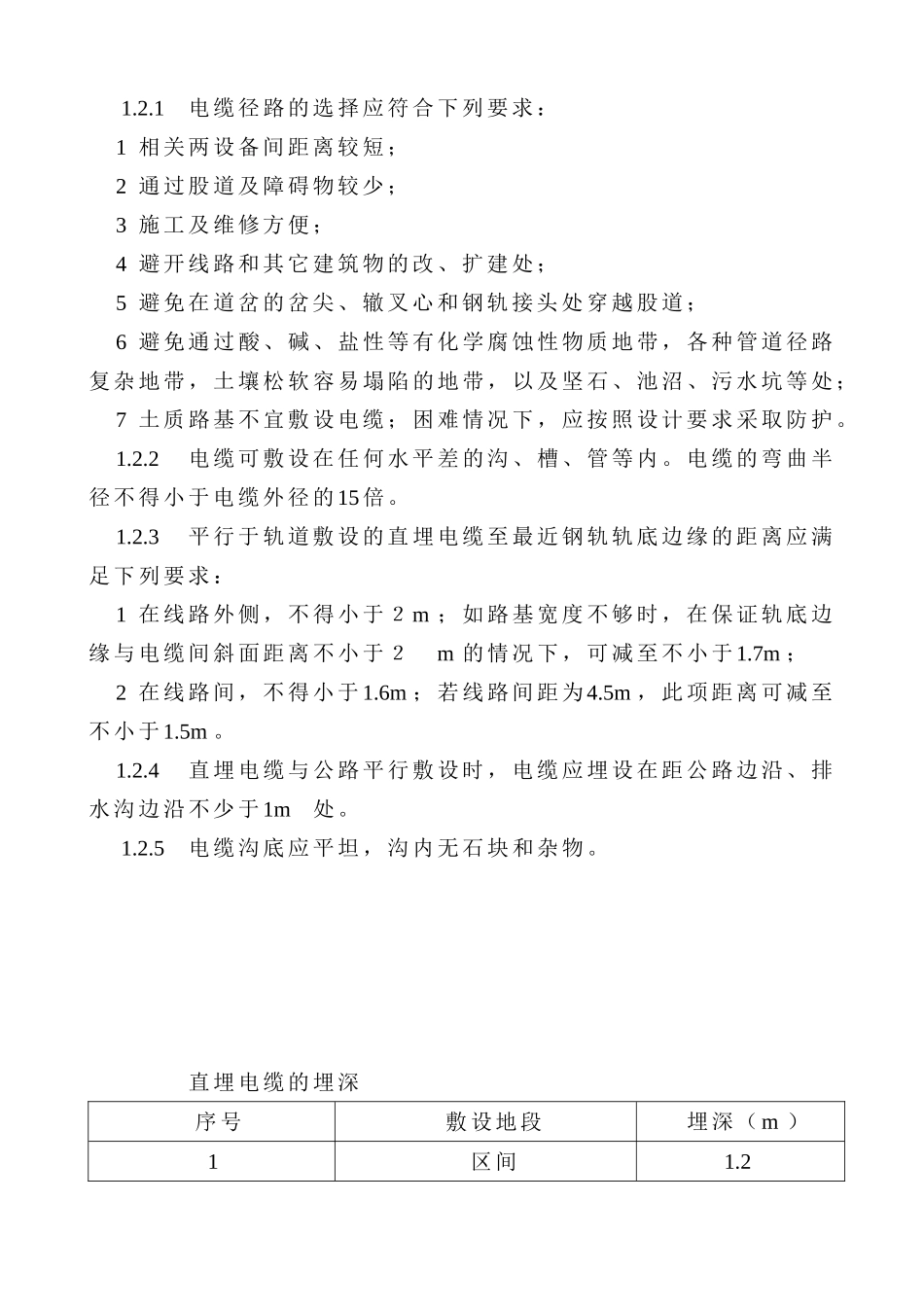

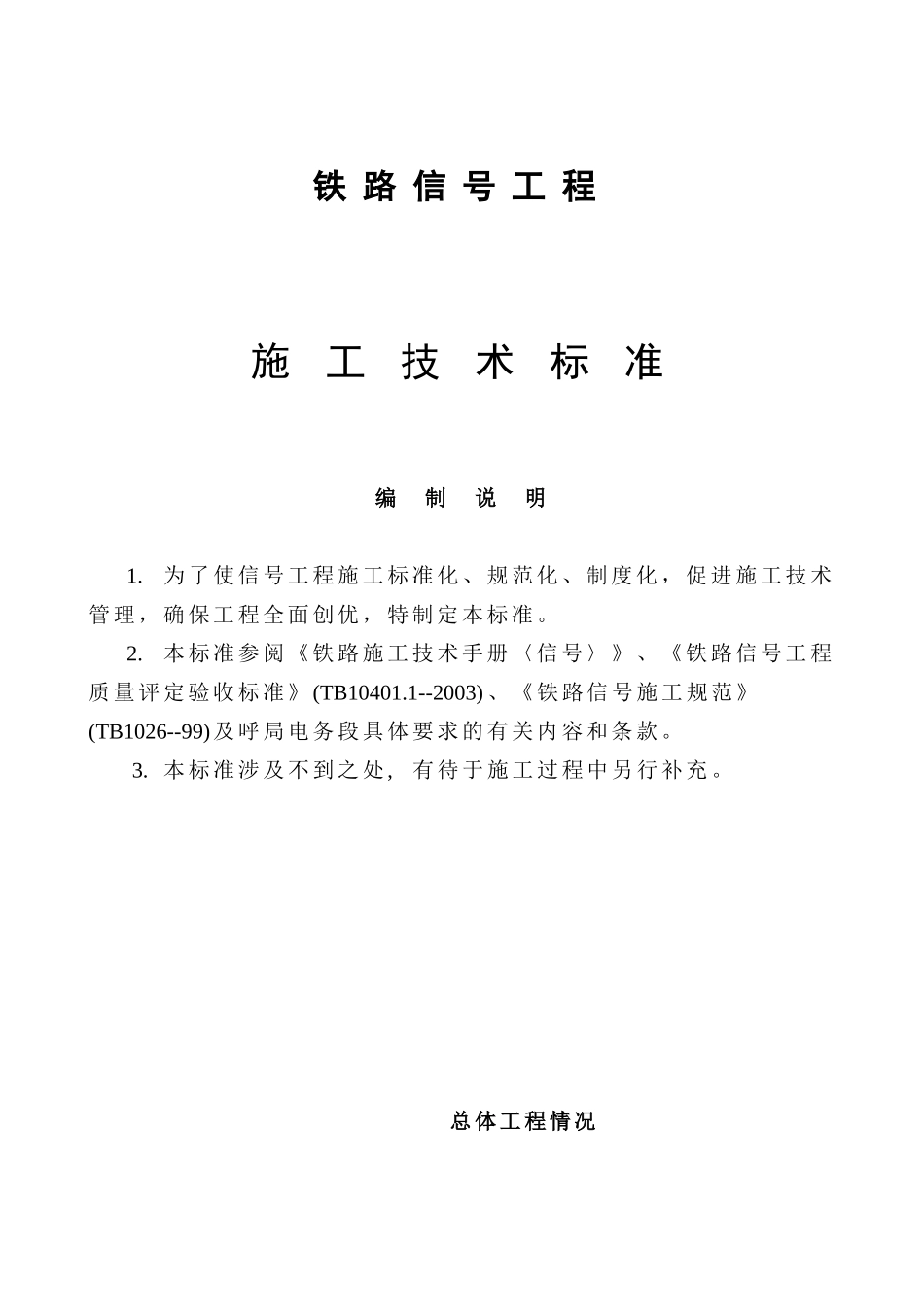

铁 路 信 号 工 程施 工 技 术 标 准编 制 说 明 1. 为了使信号工程施工标准化、规范化、制度化，促进施工技术管理，确保工程全面创优，特制定本标准。 2. 本标准参阅《铁路施工技术手册〈信号〉》、《铁路信号工程质量评定验收标准》 (TB10401.1--2003) 、《铁路信号施工规范》(TB1026--99)及呼局电务段具体要求的有关内容和条款。 3. 本标准涉及不到之处 ,有待于施工过程中另行补充。总体工程情况 本工程为改建铁路包惠线电气化工程，本标段工程范围为西小召（不含） —桃司兔（不含），里程范围为 K150+000—K322+000 ，沿线的车站包括五原，四分滩，巴彦高勒，杭锦旗，头道桥（不含站内）及景阳林 .蓿亥.补隆淖三个自闭中继站。（一）室外工程 一.电缆线路 1.1 一般规定 1.1.1 工程开工后应进行电缆单盘测试；电缆敷设后及接续配线前 ，进行施工测试，接续配线前的测试数据，作为电缆隐蔽工程测试记录 。施工中要注意电缆型号。 1.1.2 信号电缆主要电气特性应符合下列要求： 1 . 在20℃ 时，信号电缆导电线芯的直流电阻，每千米不大于23.5Ω。 2 . 信号电缆芯线间绝缘电阻、任一芯线对地绝缘电阻，使用 500Ｖ兆欧表（或高阻兆欧表）测试，每千米不得小于 500 ＭΩ 。 3 . 综合扭绞电缆线间绝缘电阻、任一芯线对地绝缘电阻，使用高阻兆欧表测试，每千米不得小于 3000 ＭΩ 。用兆欧表测试，可按下列公式计算： Ｒx ＝ 0.001* Ｌ* Ｒm 式中 Ｌ－－－电缆实际长度（ m ）； Ｒm －－仪表测量值（Ｍ Ω ）； Ｒx －－换算到每千米长电缆的实际绝缘电阻值（Ｍ Ω ）。 电缆如经曝晒后测得所有数据，不得作为电缆电气特性的结论。 1.2 电缆线路敷设 1.2.1 电缆径路的选择应符合下列要求： 1 相关两设备间距离较短； 2 通过股道及障碍物较少； 3 施工及维修方便； 4 避开线路和其它建筑物的改、扩建处； 5 避免在道岔的岔尖、辙叉心和钢轨接头处 穿越股道； 6 避免通过 酸、碱、盐性等有化学腐蚀性物质地 带，各种管道径路复杂地带，土壤松软 容易塌陷的地带，以及坚石、池沼、污水坑等 处； 7 土质路基不宜敷设电缆； 困难情况下，应按 照设计要求 采取防护 。 1.2.2 电缆可敷设在任 何水平差 的沟、槽、管等内。电缆的 弯曲半径不得小于电缆外径的 15倍。 1.2.3 平行于轨道敷设的直 埋电缆至最近钢轨轨底边缘的距离应 满足下列要求：...
