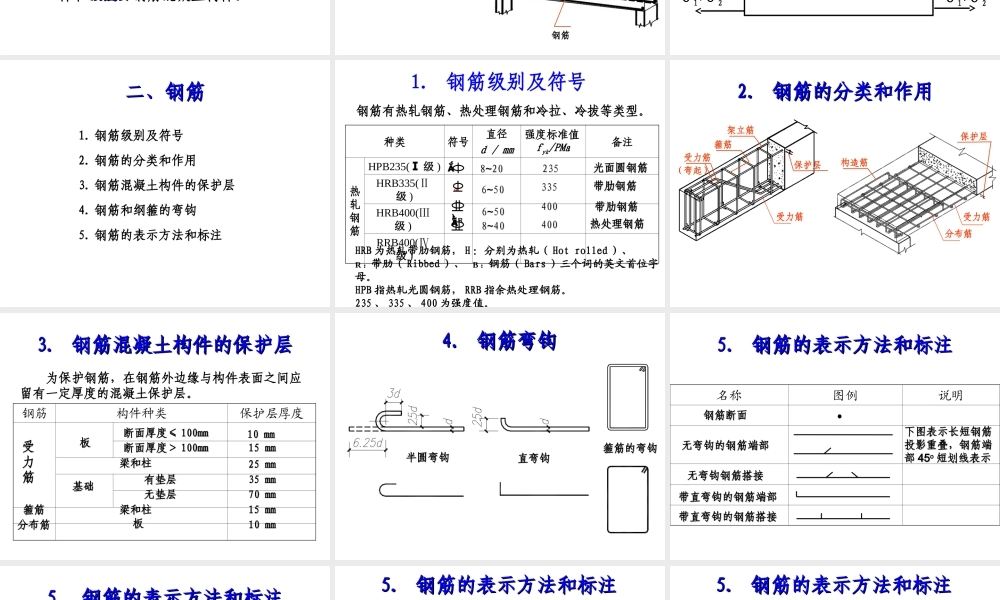

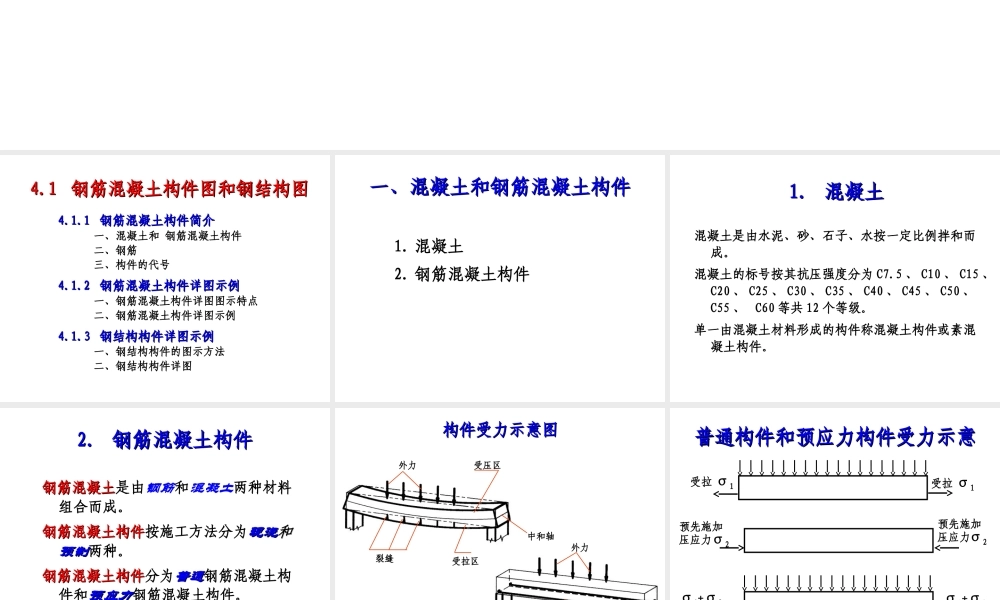

第四章第四章4.1 钢筋混凝土构件图和钢结构图 4.1 4.1 钢筋混凝土构件图和钢结构图钢筋混凝土构件图和钢结构图4.1.1 4.1.1 钢筋混凝土构件简介钢筋混凝土构件简介 一、混凝土和 钢筋混凝土构件 二、钢筋 三、构件的代号4.1.2 4.1.2 钢筋混凝土构件详图示例钢筋混凝土构件详图示例 一、钢筋混凝土构件详图图示特点 二、钢筋混凝土构件详图示例4.1.3 4.1.3 钢结构构件详图示例钢结构构件详图示例 一、钢结构构件的图示方法 二、钢结构构件详图 一、混凝土和钢筋混凝土构件一、混凝土和钢筋混凝土构件1. 混凝土2. 钢筋混凝土构件 1. 1. 混凝土混凝土混凝土是由水泥、砂、石子、水按一定比例拌和而成。混凝土的标号按其抗压强度分为 C7.5 、 C10 、 C15 、C20 、 C25 、 C30 、 C35 、 C40 、 C45 、 C50 、C55 、 C60 等共 12 个等级。单一由混凝土材料形成的构件称混凝土构件或素混凝土构件。 2. 2. 钢筋混凝土构件钢筋混凝土构件钢筋混凝土钢筋混凝土是由钢筋和混凝土两种材料组合而成。钢筋混凝土构件钢筋混凝土构件按施工方法分为现浇现浇和和预制预制两种。钢筋混凝土构件钢筋混凝土构件分为普通普通钢筋混凝土构件和预应力预应力钢筋混凝土构件。 构件受力示意图构件受力示意图外力受压区裂缝受拉区中和轴外力钢筋 受拉 σ1 受拉 σ1 预先施加压应力σ2σ2预先施加压应力σ1+σ2σ1+σ2普通构件和预应力构件受力示意普通构件和预应力构件受力示意 二、钢筋二、钢筋1. 钢筋级别及符号2. 钢筋的分类和作用3. 钢筋混凝土构件的保护层4. 钢筋和纲箍的弯钩5. 钢筋的表示方法和标注 1. 钢筋级别及符号钢筋有热轧钢筋、热处理钢筋和冷拉、冷拔等类型。种类符号直径d / mm强度标准值fyk/PMa备注热轧钢筋HPB235(Ⅰ 级 )HRB335(Ⅱ级 )HRB400(Ⅲ级 ) RRB400(Ⅳ级 ) 88~~20 20 235235光面圆钢筋光面圆钢筋66~~50 50 335335带肋钢筋带肋钢筋 66~~50 50 400400带肋钢筋带肋钢筋88~~40 40 400400热处理钢筋热处理钢筋 R HRB 为热轧带肋钢筋， H ：分别为热轧（ Hot rolled ）、R ：带肋（ Ribbed ）、 B ：钢筋（ Bars ）三个词的英文首位字母。HPB 指热轧光圆钢筋， RRB 指余热处理钢筋。235 、 335 、 400 为强度值。 2. 2. 钢筋的分类和作用钢筋的分类和作用保护层架立筋箍筋受力筋受力筋（弯起）分布筋受力筋保护层构造筋 3. 3....
