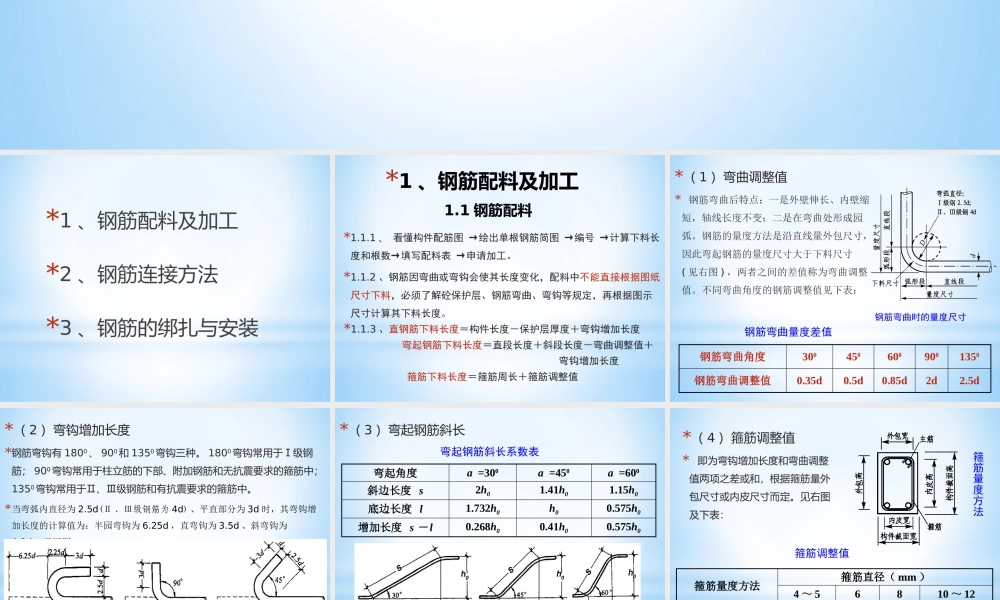

*钢筋施工规范及工艺要求 广州天力建筑工程有限公司讲师*1 、钢筋配料及加工*2 、钢筋连接方法*3 、钢筋的绑扎与安装*1 、钢筋配料及加工1.1 钢筋配料*1.1.1 、 看懂构件配筋图 →绘出单根钢筋简图 →编号 →计算下料长度和根数→填写配料表 →申请加工。*1.1.2 、钢筋因弯曲或弯钩会使其长度变化，配料中不能直接根据图纸尺寸下料，必须了解砼保护层、钢筋弯曲、弯钩等规定，再根据图示尺寸计算其下料长度。*1.1.3 、直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋ 弯钩增加长度 箍筋下料长度＝箍筋周长＋箍筋调整值*（ 1 ）弯曲调整值* 钢筋弯曲后特点：一是外壁伸长、内壁缩短，轴线长度不变；二是在弯曲处形成园弧。钢筋的量度方法是沿直线量外包尺寸，因此弯起钢筋的量度尺寸大于下料尺寸( 见右图 ) ，两者之间的差值称为弯曲调整值。不同弯曲角度的钢筋调整值见下表：钢筋弯曲角度3004506009001350钢筋弯曲调整值0.35d0.5d0.85d2d2.5d钢筋弯曲时的量度尺寸钢筋弯曲量度差值*（ 2 ）弯钩增加长度*钢筋弯钩有 1800、 900和 1350弯钩三种。 1800弯钩常用于Ⅰ级钢筋； 900弯钩常用于柱立筋的下部、附加钢筋和无抗震要求的箍筋中；1350弯钩常用于Ⅱ、Ⅲ级钢筋和有抗震要求的箍筋中。*当弯弧内直径为 2.5d(Ⅱ 、Ⅲ级钢筋为 4d) 、平直部分为 3d 时，其弯钩增加长度的计算值为：半园弯钩为 6.25d ，直弯钩为 3.5d 、斜弯钩为4.9d 。见下图钢筋弯钩计算简图*（ 3 ）弯起钢筋斜长弯起钢筋斜长系数表弯起角度a =300a =450a =600斜边长度 s2h01.41h01.15h0底边长度 l1.732h0h00.575h0增加长度 s － l0.268h00.41h00.575h0弯起钢筋斜长计算简图*（ 4 ）箍筋调整值* 即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。见右图及下表：箍筋调整值箍筋量度方法 箍筋量度方法箍筋直径（ mm ）4 ～ 56810 ～ 12量外包尺寸40506070量内皮尺寸80100120150 ～ 1701.2 钢筋加工*1.2.1 、钢筋加工包括：钢筋调直 →除锈 →下料剪切 →接长 →弯曲。*1.2.2 、钢筋调直*以盘园供货的钢筋调直一般采用冷拉进行，Ⅰ级钢筋冷拉率不宜大于4% ，Ⅱ、Ⅲ级钢筋不宜大于 1% ；当钢筋无弯钩弯折要求时， Ⅰ级钢筋冷拉率可放宽至 6% ，Ⅱ、Ⅲ级钢筋不超过 2% 。*直径 6 ～ 14 的钢筋可用钢筋调直机进...
