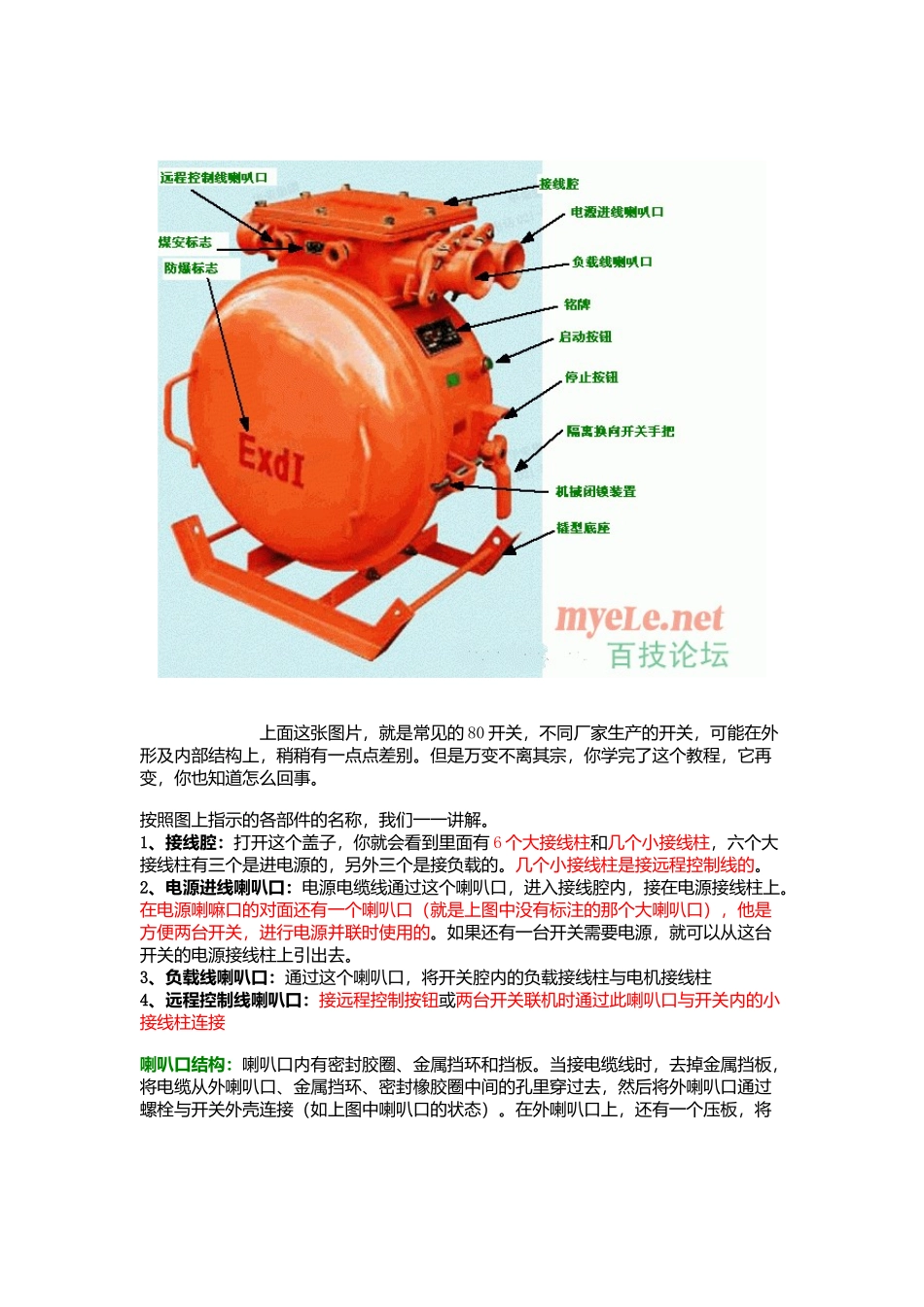

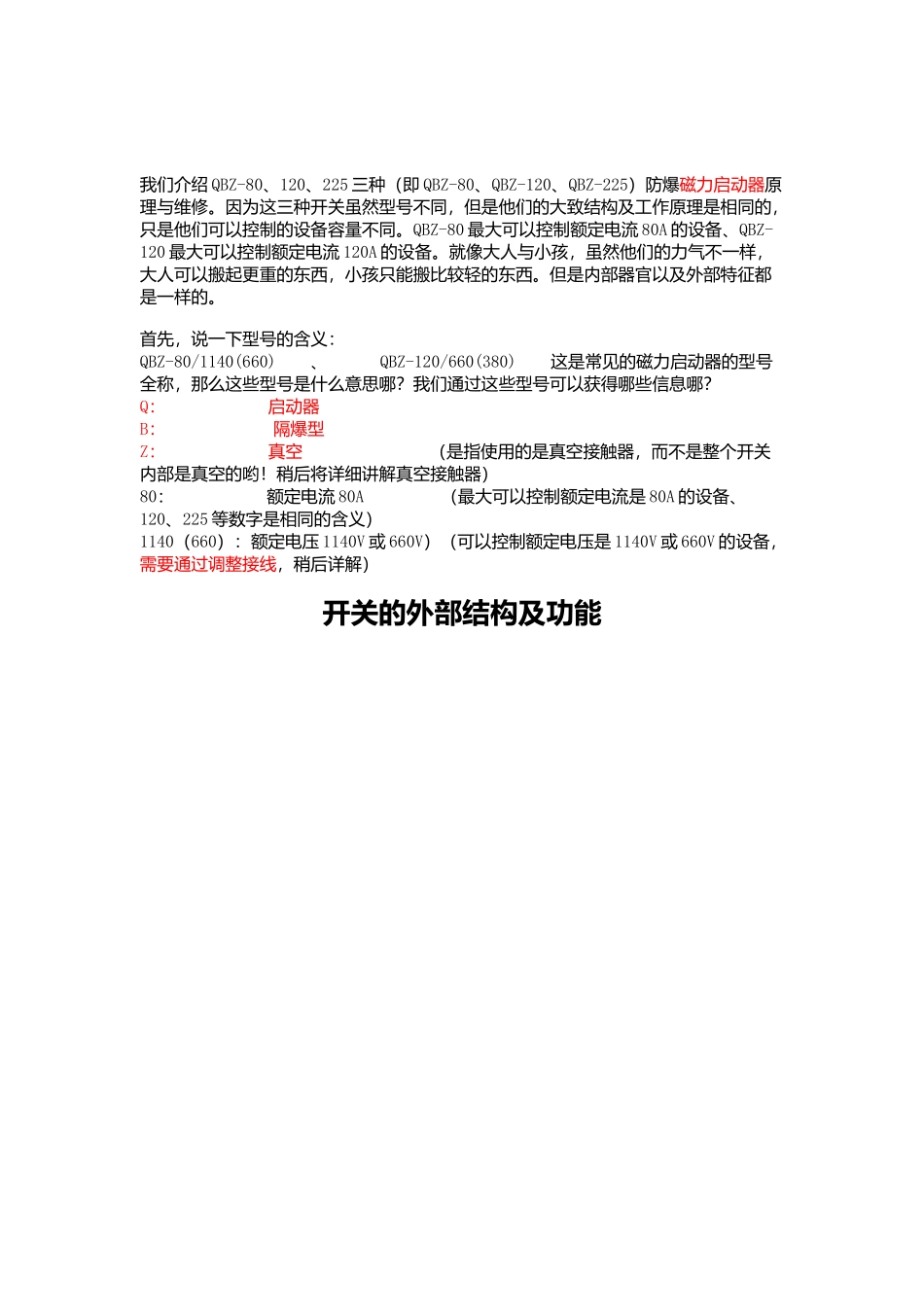

我们介绍 QBZ-80、120、225 三种（即 QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。QBZ-80 最大可以控制额定电流 80A 的设备、QBZ-120 最大可以控制额定电流 120A 的设备。就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。但是内部器官以及外部特征都是一样的。首先，说一下型号的含义：QBZ-80/1140(660) 、 QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q： 启动器B： 隔爆型Z： 真空 （是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80： 额定电流 80A （最大可以控制额定电流是 80A 的设备、120、225 等数字是相同的含义）1140（660）：额定电压 1140V 或 660V）（可以控制额定电压是 1140V 或 660V 的设备，需要通过调整接线，稍后详解）开关的外部结构及功能 上面这张图片，就是常见的 80 开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。按照图上指示的各部件的名称，我们一一讲解。1、接线腔：打开这个盖子，你就会看到里面有 6 个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。几个小接线柱是接远程控制线的。2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。密封胶圈图 5、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。那根带丝的长螺栓...
