汽车电气设备构造与维修 2016教材版VIP免费

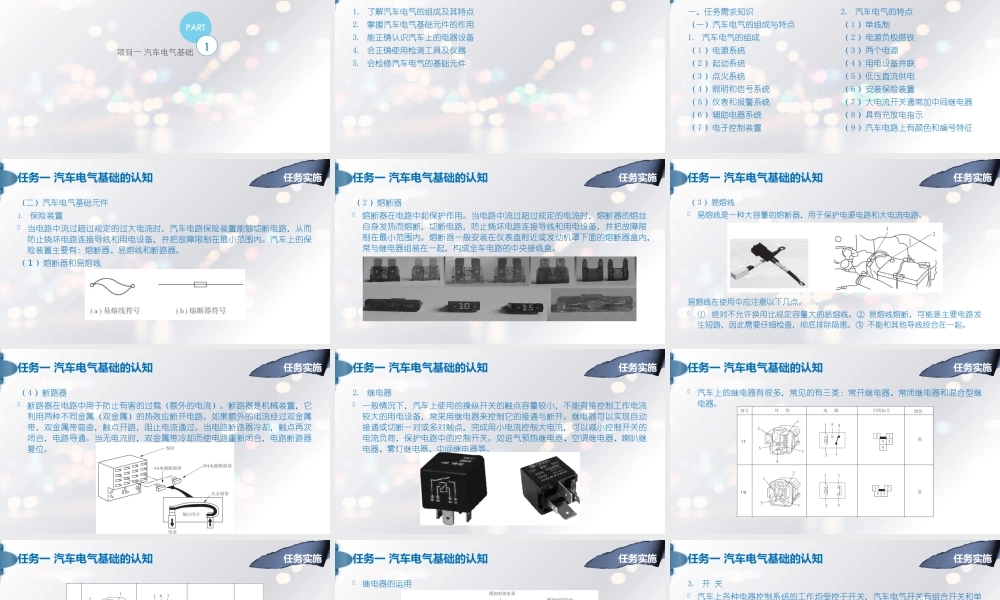

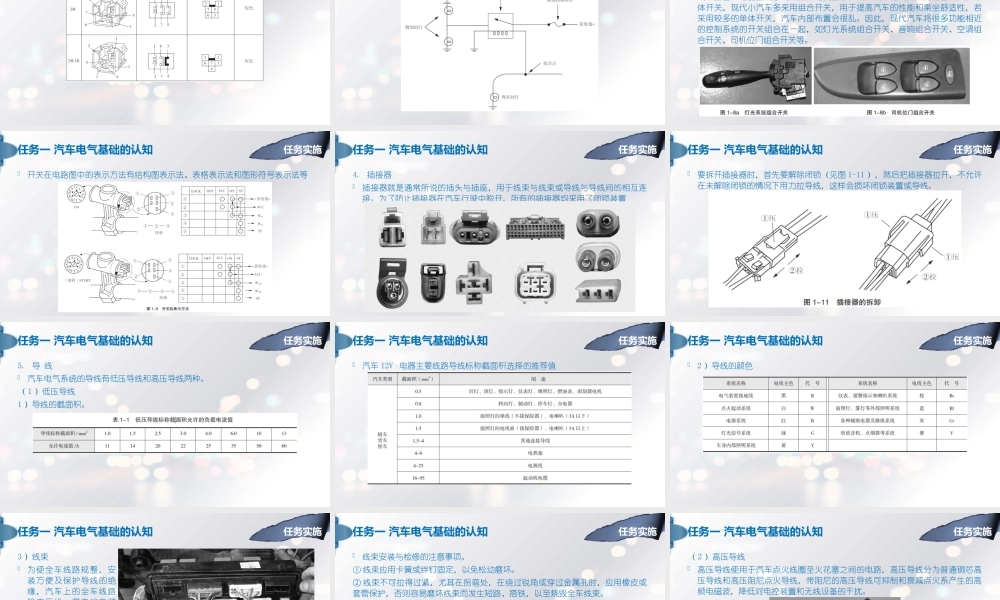

刘子荣 龙清宇 主 编汽车电气设备构造与维修PART1项目一 汽车电气基础任务一 汽车电气基础的认知1. 了解汽车电气的组成及其特点2. 掌握汽车电气基础元件的作用3. 能正确认识汽车上的电器设备4. 会正确使用检测工具及仪器5. 会检修汽车电气的基础元件任务目标任务一 汽车电气基础的认知一、任务需求知识（一）汽车电气的组成与特点1. 汽车电气的组成（ 1 ）电源系统（ 2 ）起动系统（ 3 ）点火系统（ 4 ）照明和信号系统（ 5 ）仪表和报警系统（ 6 ）辅助电器系统（ 7 ）电子控制装置任务实施2. 汽车电气的特点（ 1 ）单线制（ 2 ）电源负极搭铁（ 3 ）两个电源（ 4 ）用电设备并联（ 5 ）低压直流供电（ 6 ）安装保险装置（ 7 ）大电流开关通常加中间继电器（ 8 ）具有充放电指示（ 9 ）汽车电路上有颜色和编号特征任务一 汽车电气基础的认知（二）汽车电气基础元件1. 保险装置当电路中流过超过规定的过大电流时，汽车电路保险装置能够切断电路，从而防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。汽车上的保险装置主要有：熔断器、易熔线和断路器。（ 1 ）熔断器和易熔线任务实施任务一 汽车电气基础的认知（ 2 ）熔断器熔断器在电路中起保护作用。当电路中流过超过规定的电流时，熔断器的熔丝自身发热而熔断，切断电路，防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。熔断器一般安装在仪表盘附近或发动机罩下面的熔断器盒内，常与继电器组装在一起，构成全车电路的中央接线盒。任务实施任务一 汽车电气基础的认知（ 3 ）易熔线易熔线是一种大容量的熔断器，用于保护电源电路和大电流电路。易熔线在使用中应注意以下几点。① 绝对不允许换用比规定容量大的易熔线。② 易熔线熔断，可能是主要电路发生短路，因此需要仔细检查，彻底排除隐患。③ 不能和其他导线绞合在一起。任务实施任务一 汽车电气基础的认知（ 4 ）断路器断路器在电路中用于防止有害的过载（额外的电流）。断路器是机械装置，它利用两种不同金属（双金属）的热效应断开电路。如果额外的电流经过双金属带，双金属带弯曲，触点开路，阻止电流通过。当电路断路器冷却，触点再次闭合，电路导通。当无电流时，双金属带冷却而使电路重新闭合，电路断路器复位。任务实施任务一 汽车电气基础的认知2. 继电器一般情况下，汽车上使用的操纵开关的触点容量较小，不能直接控制工作电...
