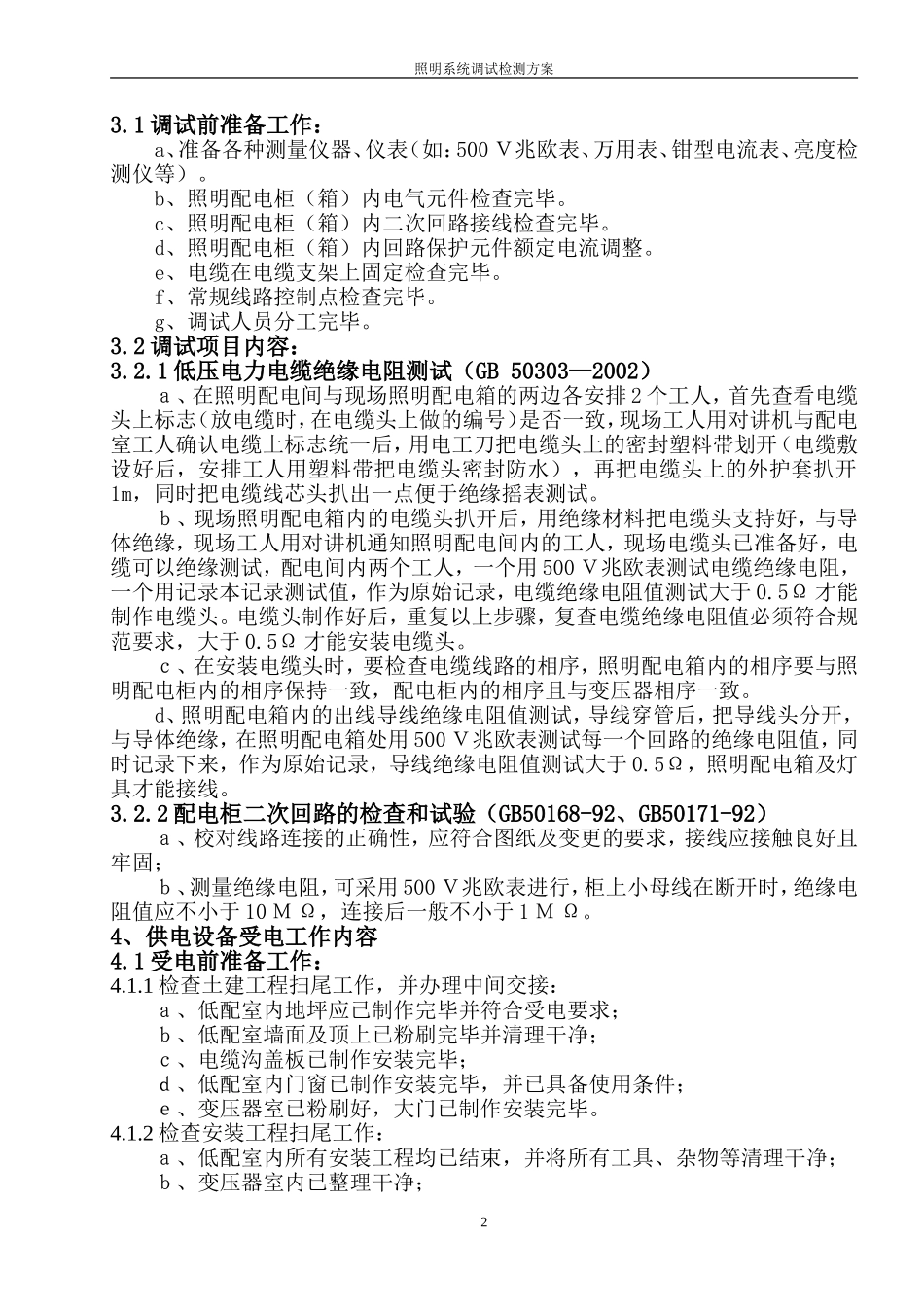

照明系统调试检测方案昆明市三环路闭合工程西三环段——下穿滇池草海草海段照明工程照明系统调试检测方案1、工程概述滇池草海段隧道为两孔双向六车道，行车速度为 60KM/h，照明范围为隧道北岸接地点（R(L)K19+120）到南岸接地点（K21+350）。隧道内设置照明种类有：1、隧道内设一般照明（分基本、节电照明两种）；2、应急照明；3、隧道内安全门疏散标志及疏散指示标志；4、出入口加强照明；5、安全通道及电缆通道照明；6、遮光棚照明；7、引道照明；8、南北变电所内照明等。隧道内照明安装工作内容：1、照明配电箱 46 台；2、镀锌钢管明敷设66000m；3、镀锌钢管暗敷设 22800m；4、导线穿管 319000m；5、各种照明电缆敷设54300m；6、隧道灯具 2402 盏；7、疏散指示标志照明灯具 275 盏；8、光照（亮）度仪 6 台。隧道照明配电采用单母线分段中间设母联开关的接线形式。正常时母联分闸，一段、二段分列运行。隧道照明电源分别引自南、北降压变电所隧道照明回路，隧道南岸与北岸的照明回路于南北变电所中部进行供电分界。照明配电柜、稳压器分别设于南北变电所照明配电室内。集中供电式应急照明电源装置设于南北变电所的照明配电室内。控制中心对两个变电所内的照明设备的主要参数进行监测并对主要照明回路进行控制。隧道应急照明及隧道疏散指示标志灯具平时常亮，由两路市电一用一备供电，当两路电源均失电时，则 EPS 投入供电。灯具采用基本、节能控制模式，平时基本回路灯具常亮，到了夜晚节能回路灯具投入运行。灯具安装采用可调光角度的灯具支架，排列整齐，固定牢固，视觉上线条流畅。灯具供电干线采用三相四线制---380/220V，灯具以 A、B、C 相的次序沿线排列接入电源。隧道中间段路面设计平均亮度 2.5cd/m2，北岸峒口侧亮度要求：入口段70.4cd/m2、过渡一段 21.2cd/m2、过渡二段 7.04cd/m2；南岸峒口侧亮度要求：入口段 61.6cd/m2、过渡一段 18.5cd/m2、过渡二段 6.16cd/m2；出口段 12.5cd/m2、引道段 0.5cd/m2、路面亮度总均匀度≥0.4cd/m2、路面中线亮度纵向均匀度≥0.6cd/m2。照明系统采用 TN-S 接地系统，所有照明箱体外壳、灯具外壳及管线均接入PE 线（黄绿线）。2、照明系统施工及验收依据：a、《建筑电气工程施工及质量验收规范》GB 50303—2002。b、《矿物绝缘电缆敷设》09D101—6。c、《低压成套开关设备和控制设备》 IEC439—1 1992。d、《电气装置安装工程电气设备交接实验标准》GB50150—91。e、《...
