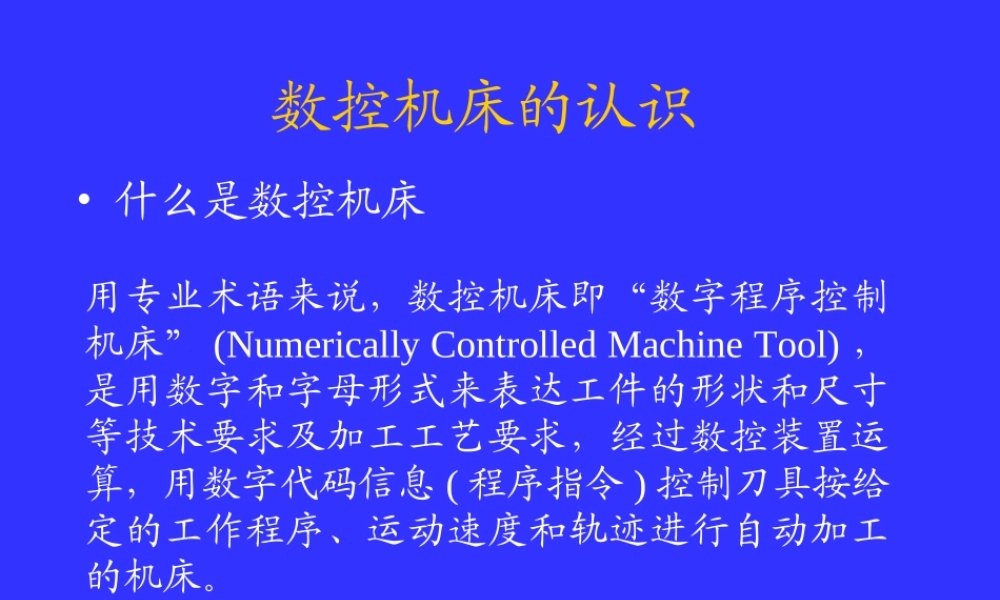

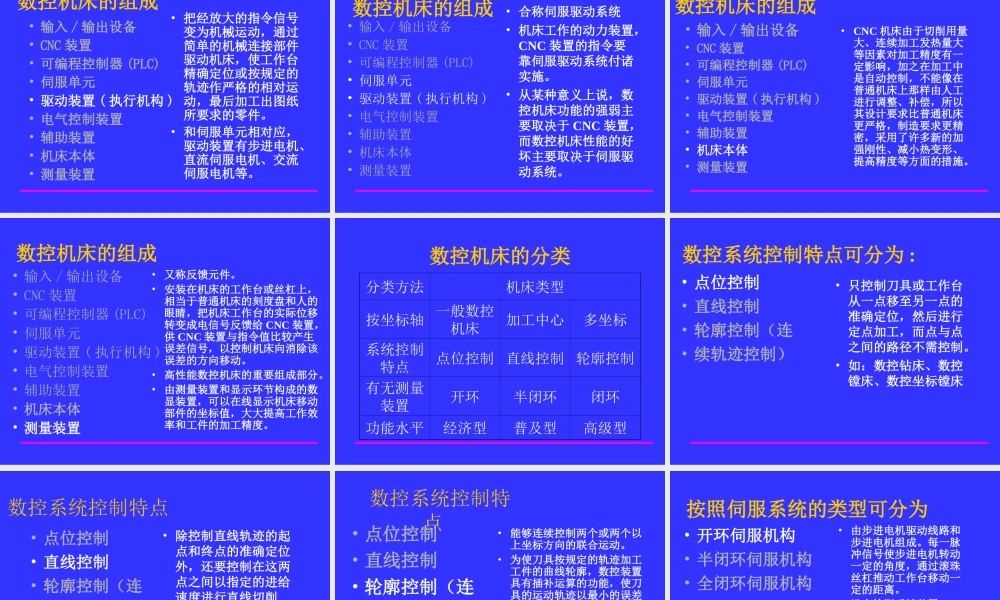

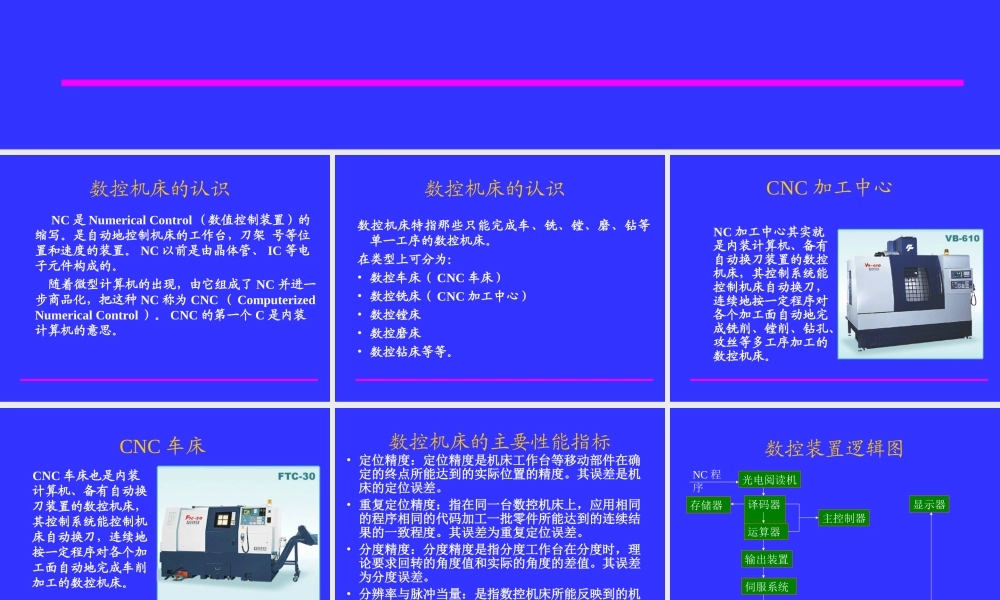

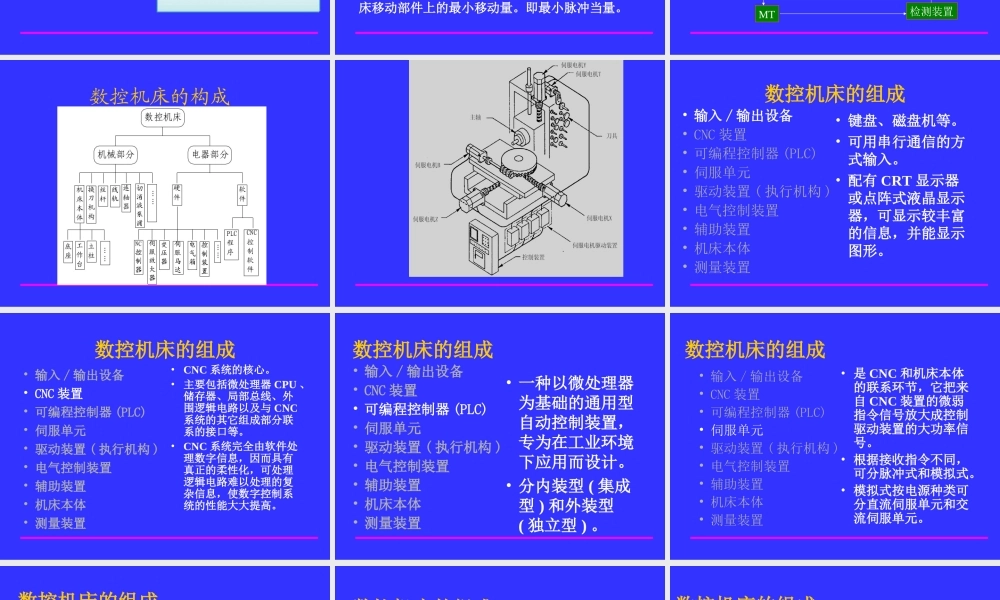

数控机床的认识 • 什么是数控机床 用专业术语来说，数控机床即“数字程序控制机床” (Numerically Controlled Machine Tool) ，是用数字和字母形式来表达工件的形状和尺寸等技术要求及加工工艺要求，经过数控装置运算，用数字代码信息 ( 程序指令 ) 控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床。 数控机床的认识 NC 是 Numerical Control （数值控制装置）的缩写。是自动地控制机床的工作台，刀架 号等位置和速度的装置。 NC 以前是由晶体管、 IC 等电子元件构成的。 随着微型计算机的出现，由它组成了 NC 并进一步商品化，把这种 NC 称为 CNC （ Computerized Numerical Control ）。 CNC 的第一个 C 是内装计算机的意思。 数控机床的认识 数控机床特指那些只能完成车、铣、镗、磨、钻等单一工序的数控机床。在类型上可分为：• 数控车床（ CNC 车床）• 数控铣床（ CNC 加工中心）• 数控镗床• 数控磨床• 数控钻床等等。 CNC 加工中心 NC 加工中心其实就是内装计算机、备有自动换刀装置的数控机床，其控制系统能控制机床自动换刀，连续地按一定程序对各个加工面自动地完成铣削、镗削、钻孔、攻丝等多工序加工的数控机床。 CNC 车床 CNC 车床也是内装计算机、备有自动换刀装置的数控机床，其控制系统能控制机床自动换刀，连续地按一定程序对各个加工面自动地完成车削加工的数控机床。 数控机床的主要性能指标• 定位精度：定位精度是机床工作台等移动部件在确定的终点所能达到的实际位置的精度。其误差是机床的定位误差。• 重复定位精度：指在同一台数控机床上，应用相同的程序相同的代码加工一批零件所能达到的连续结果的一致程度。其误差为重复定位误差。• 分度精度：分度精度是指分度工作台在分度时，理论要求回转的角度值和实际的角度的差值。其误差为分度误差。• 分辨率与脉冲当量：是指数控机床所能反映到的机床移动部件上的最小移动量。即最小脉冲当量。 数控装置逻辑图光电阅读机译码器 输出装置伺服系统MT存储器主控制器显示器检测装置NC 程序运算器 数控机床的构成 数控机床的组成• 输入 / 输出设备• CNC 装置• 可编程控制器 (PLC)• 伺服单元• 驱动装置 ( 执行机构 )• 电气控制装置• 辅助装置• 机床本体• 测量装置• 键盘、磁盘机等。• 可用串行通信的方式输入。• 配有 CRT 显示器或点阵式液晶显示器，可...
