15.4电流的测量(29张ppt)VIP免费

15.4电流的测量(29张ppt)15.4电流的测量(29张ppt)15.4电流的测量(29张ppt)15.4电流的测量(29张ppt)15.4电流的测量(29张ppt)

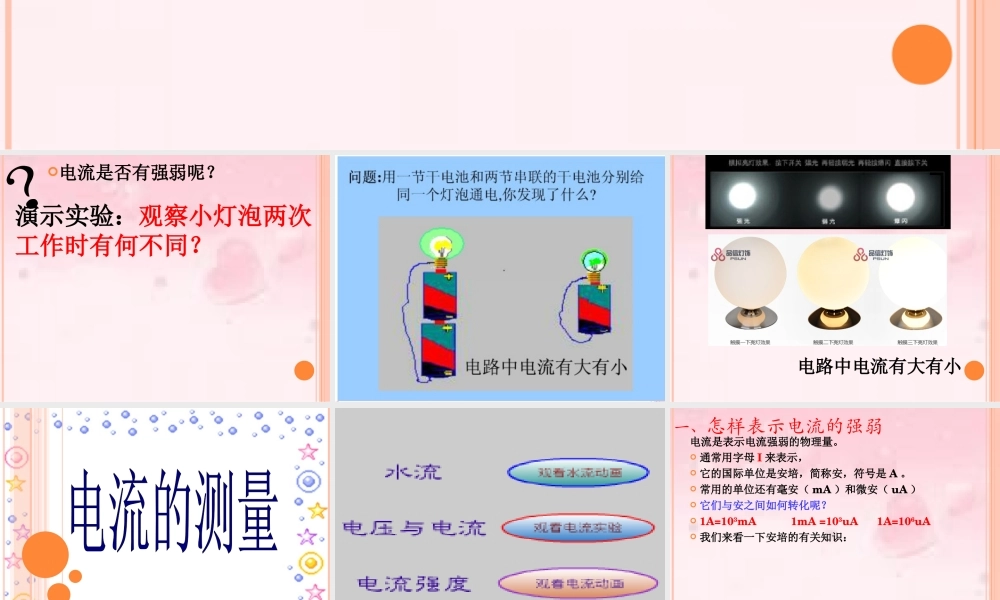

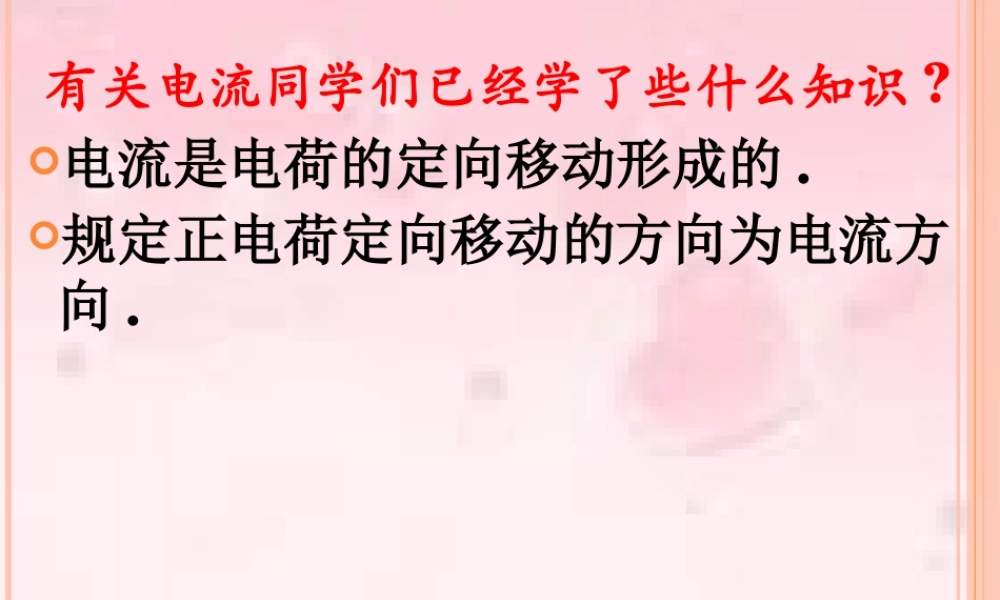

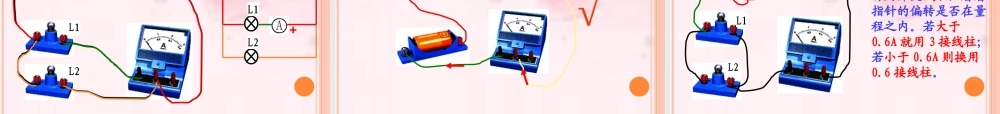

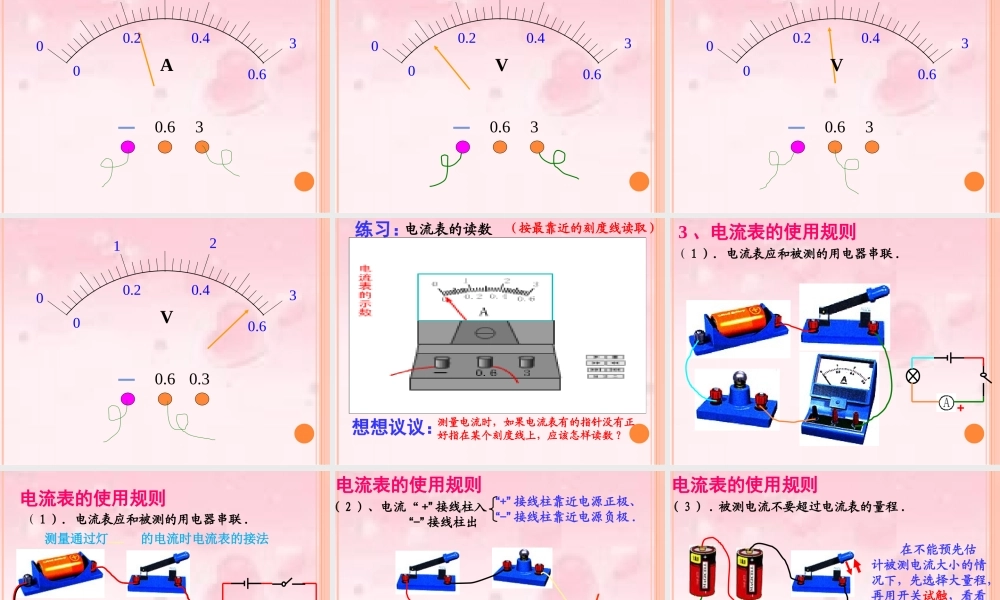

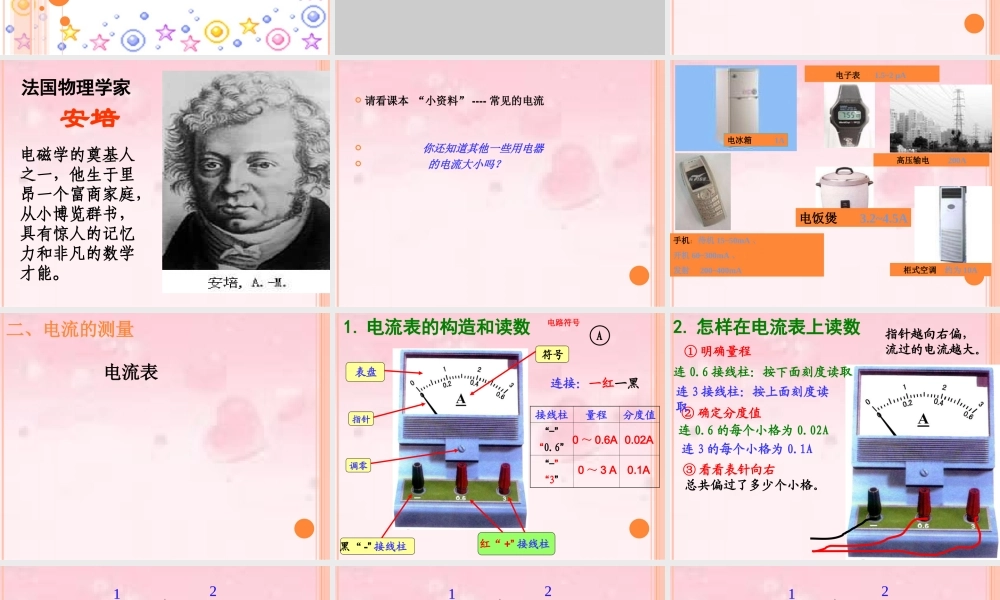

有关电流同学们已经学了些什么知识 ?电流是电荷的定向移动形成的 .规定正电荷定向移动的方向为电流方向 .电流是否有强弱呢?演示实验:观察小灯泡两次工作时有何不同?电路中电流有大有小 一、怎样表示电流的强弱电流是表示电流强弱的物理量。 通常用字母 I 来表示, 它的国际单位是安培,简称安,符号是 A 。 常用的单位还有毫安( mA )和微安( uA ) 它们与安之间如何转化呢? 1A=103mA 1mA =103uA 1A=106uA 我们来看一下安培的有关知识:法国物理学家 安培电磁学的奠基人之一,他生于里昂一个富商家庭,从小博览群书,具有惊人的记忆力和非凡的数学才能。 请看课本 “小资料” ---- 常见的电流 你还知道其他一些用电器 的电流大小吗? 手机:待机 15~50mA 、开机 60~300mA 、发射 200~400mA电冰箱 1A电子表 1.5~2 μA 柜式空调 约为 10A电饭煲 3.2~4.5A高压输电 200A二、电流的测量 电流表1. 电流表的构造和读数 指针红“ +” 接线柱符号连接:一红一黑 表盘黑“ -” 接线柱接线柱量程分度值“-”“0.6”“-”“3”调零0 ~ 0.6A0 ~ 3 A0.02A0.1AA电路符号 2. 怎样在电流表上读数指针越向右偏,流过的电流越大。① 明确量程② 确定分度值总共偏过了多少个小格。连 0.6 接线柱:按下面刻度读取连 0.6 的每个小格为 0.02A③ 看看表针向右连 3 接线柱:按上面刻度读取连 3 的每个小格为 0.1A0.4012300.20.60.63A0.4012300.20.60.63V0.4012300.20.60.63V0.4012300.20.60.60.3V电流表的读数练习: 想想议议:测量电流时,如果电流表有的指针没有正好指在某个刻度线上,应该怎样读数 ?(按最靠近的刻度线读取) ( 1 ).电流表应和被测的用电器串联 .3 、电流表的使用规则+ ( 1 ).电流表应和被测的用电器串联 .电流表的使用规则测量通过灯 的电流时电流表的接法+电流表的使用规则( 2 )、电流“ +” 接线柱入 “-” 接线柱出√“+” 接线柱靠近电源正极、“-” 接线柱靠近电源负极 .( 3 ) . 被测电流不要超过电流表的量程 .电流表的使用规则 在不能预先估计被测电流大小的情况下,先选择大量程,再用开关试触,看看指针的偏转是否在量程之内。若大于0.6A 就用 3 接线柱;若小于 0.6A 则换用0.6 接线柱。( 4 ) . 绝对不允许将电流表直接接到电源的两极上 .电流表的使用规则×( 否则电流表将很快烧...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

15.4电流的测量(29张ppt)
