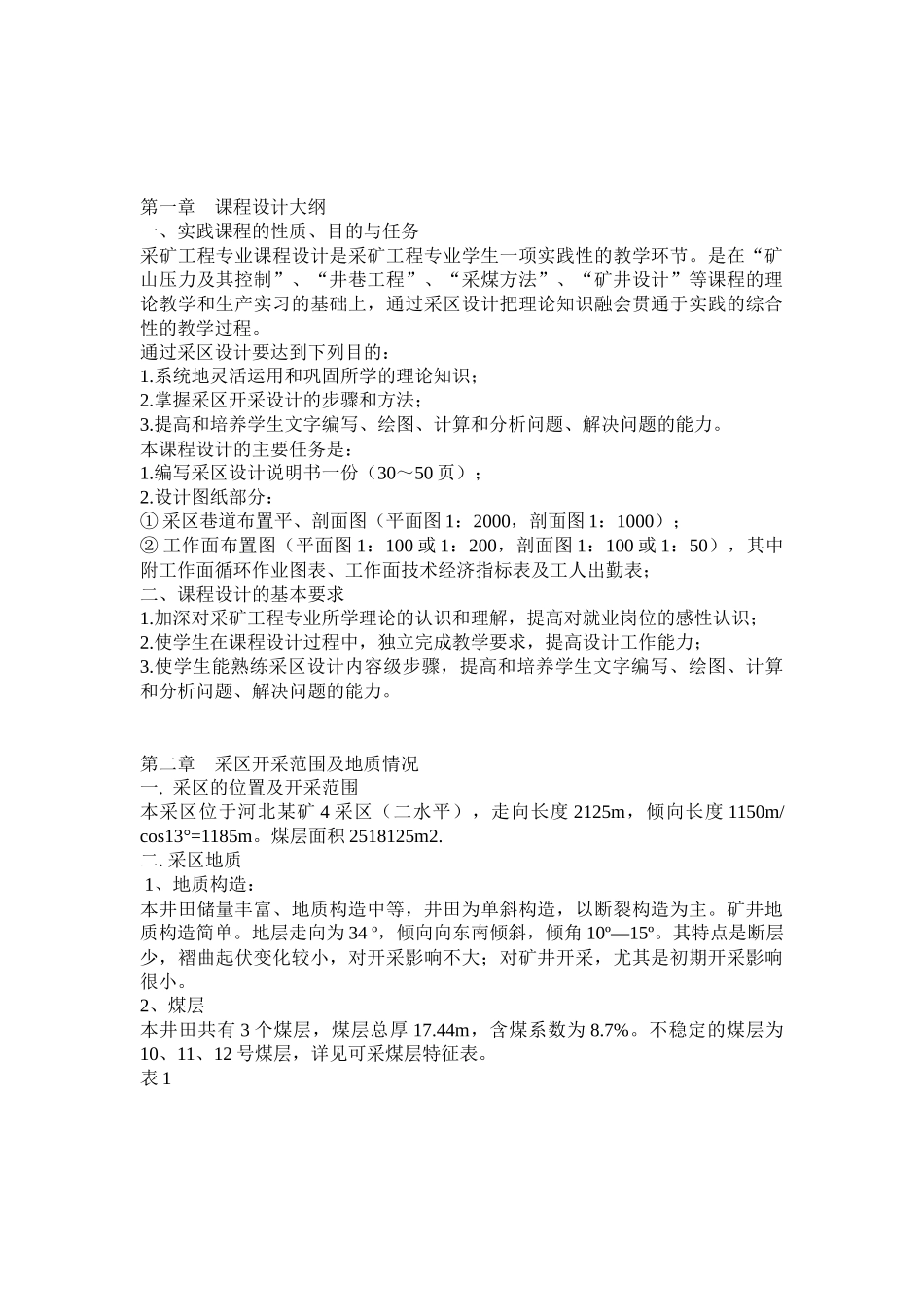

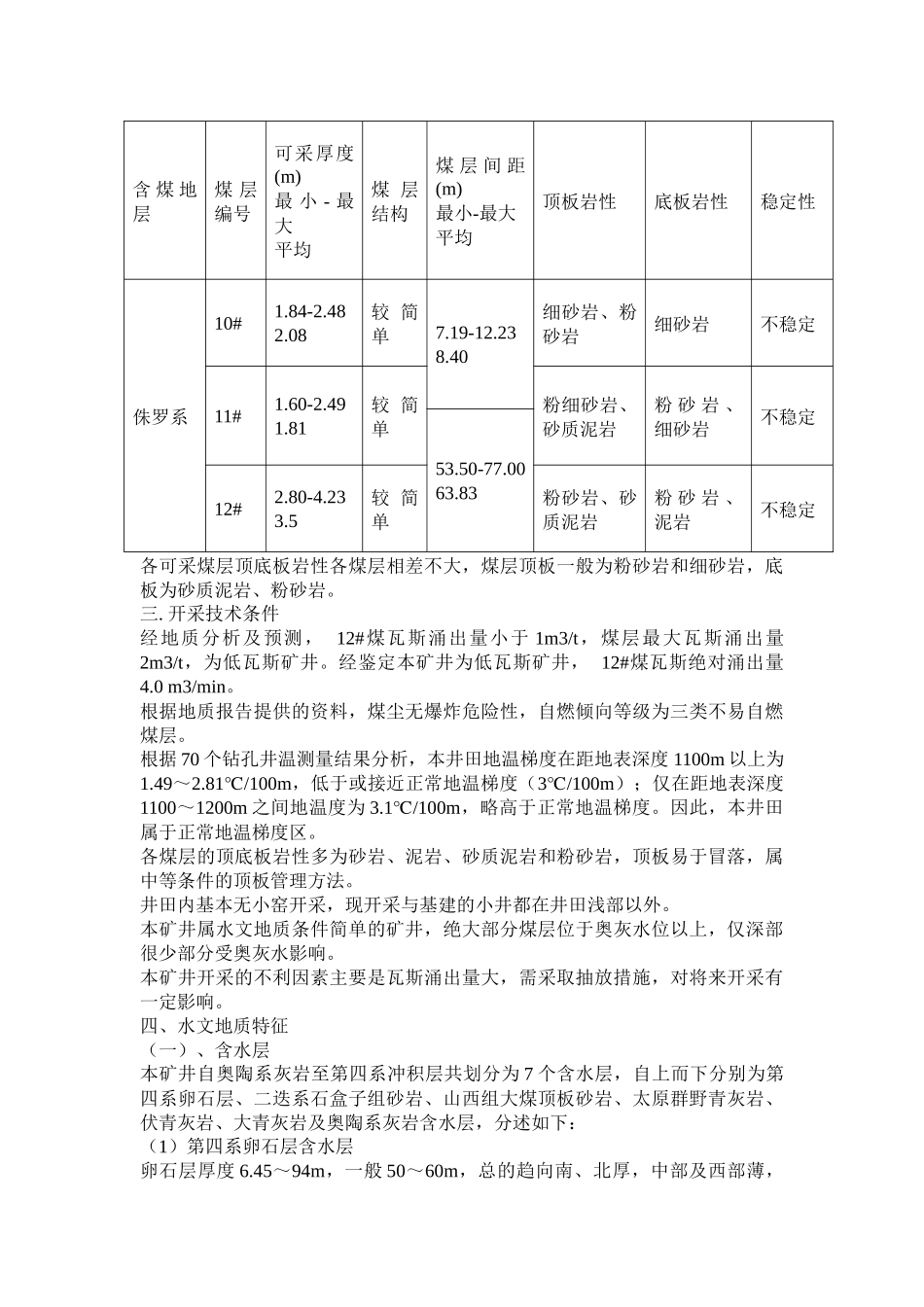

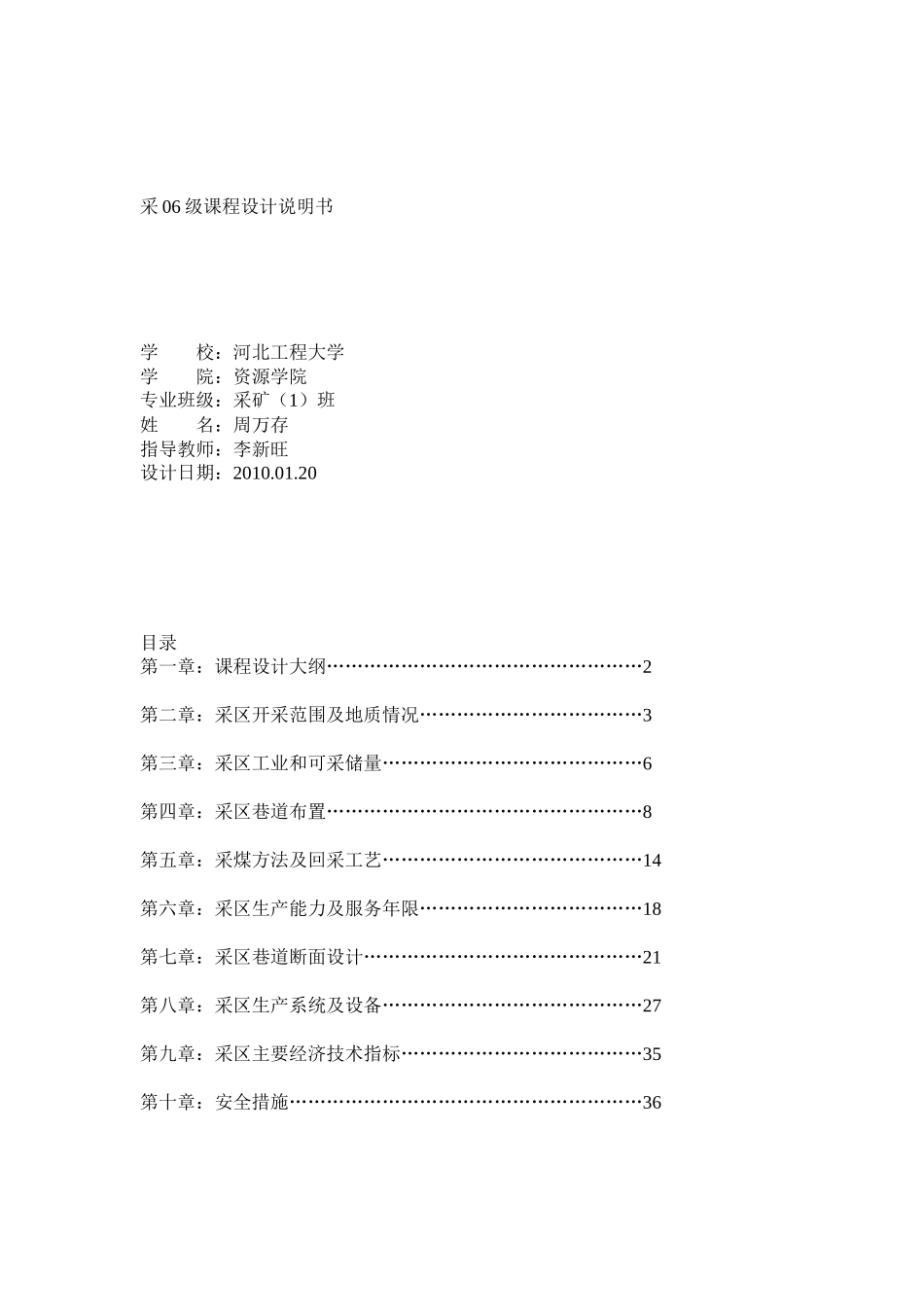

采 06 级课程设计说明书学 校：河北工程大学学 院：资源学院专业班级：采矿（1）班姓 名：周万存指导教师：李新旺设计日期：2010.01.20目录第一章：课程设计大纲……………………………………………2第二章：采区开采范围及地质情况………………………………3第三章：采区工业和可采储量……………………………………6第四章：采区巷道布置……………………………………………8第五章：采煤方法及回采工艺……………………………………14第六章：采区生产能力及服务年限………………………………18第七章：采区巷道断面设计………………………………………21第八章：采区生产系统及设备……………………………………27第九章：采区主要经济技术指标…………………………………35第十章：安全措施…………………………………………………36第一章 课程设计大纲一、实践课程的性质、目的与任务采矿工程专业课程设计是采矿工程专业学生一项实践性的教学环节。是在“矿山压力及其控制”、“井巷工程”、“采煤方法”、“矿井设计”等课程的理论教学和生产实习的基础上，通过采区设计把理论知识融会贯通于实践的综合性的教学过程。通过采区设计要达到下列目的：1.系统地灵活运用和巩固所学的理论知识；2.掌握采区开采设计的步骤和方法；3.提高和培养学生文字编写、绘图、计算和分析问题、解决问题的能力。本课程设计的主要任务是：1.编写采区设计说明书一份（30～50 页）；2.设计图纸部分：① 采区巷道布置平、剖面图（平面图 1：2000，剖面图 1：1000）；② 工作面布置图（平面图 1：100 或 1：200，剖面图 1：100 或 1：50），其中附工作面循环作业图表、工作面技术经济指标表及工人出勤表；二、课程设计的基本要求1.加深对采矿工程专业所学理论的认识和理解，提高对就业岗位的感性认识； 2.使学生在课程设计过程中，独立完成教学要求，提高设计工作能力；3.使学生能熟练采区设计内容级步骤，提高和培养学生文字编写、绘图、计算和分析问题、解决问题的能力。第二章 采区开采范围及地质情况一. 采区的位置及开采范围本采区位于河北某矿 4 采区（二水平），走向长度 2125m，倾向长度 1150m/cos13°=1185m。煤层面积 2518125m2.二. 采区地质 1、地质构造：本井田储量丰富、地质构造中等，井田为单斜构造，以断裂构造为主。矿井地质构造简单。地层走向为 34 º，倾向向东南倾斜，倾角 10º—15º。其特点是断层少，褶曲起...
