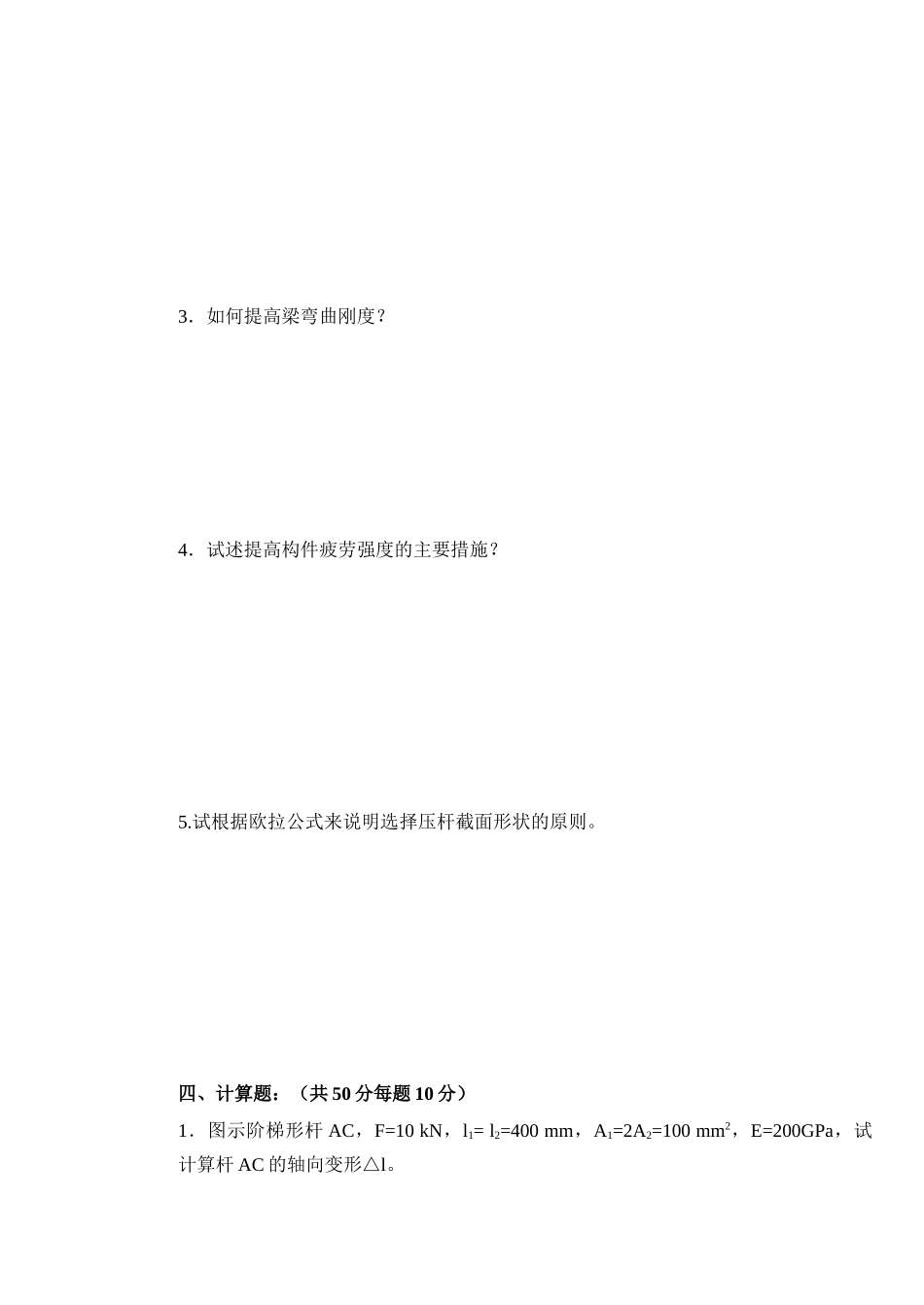

装 订 线 盘锦职业技术学院 2009—2010 学年度第 2 学期期末考试(补考)试题. 09 级 化工设备维修技术 专业 考试课程名称 工程力学 考试时间：120 分钟 考核形式：闭卷 题号一二三四五六七总分阅卷签字得分注意事项：试题用五号字体输入，单倍或 1.5 倍行距，打印用 B5 纸型。一、填空题：（共 15 分每空 1 分）1、在国际单位制中，弹性模量 E 的单位为________。2、金属拉伸试样在进入屈服阶段后，其光滑表面将出现与轴线成________角的系统条纹，此条纹称为________。3、两个物体的相互作用力总是等值、反向、共线，并分别作用在 ___个相互作用的物体上。4、度量力使物体绕某一点产生转动的物体量称为____。 5、合力在任一轴上的投影，等于各分力在该轴上投影的_____，这就是合力投影定理。6、产生扭转变形的实心圆轴，若使直径增大一倍，而其他条件不改变，则扭转角将变为原来的_________。7、力对点的矩的正负号的一般规定是这样的：力使物体绕矩心________方向转动时力矩取正号，反之取负号。8、平面任意力系向作用面内的一点简化后，得到一个力和一个力偶，若将其再进一步合成，则可得到一个_____。9、按两物体接触面间有相对滑动趋势或相对滑动的情况，通常将摩擦分为______滑动摩擦和 ________滑动摩擦两类。10、最大静摩擦力和法向反力可合成为一个力，这个力与_________力的夹角称为摩擦角。11、如果计算的结果为负值，则表示杆件受力性质为_____。12、杆件轴向拉伸或压缩时,其横截面上的正应力是________分布的。系 别班 级学 号姓 名13、铸铁材料具有________强度高的力学性能，而且耐磨，价廉，故常用于制造机器底座，床身和缸体等。二、画出下列指定物体的受力图。(共 10 分每题 5 分）1．求杠杆 AB 的受力图 2．求梁 AB 的受力图三、简答题（共 25 分每题 5 分）1．试简述求解超静定梁方法的步骤。2．为什么空心圆轴比实心圆轴更能充分发挥材料的作用？3．如何提高梁弯曲刚度？4．试述提高构件疲劳强度的主要措施？ 5.试根据欧拉公式来说明选择压杆截面形状的原则。四、计算题：（共 50 分每题 10 分）1．图示阶梯形杆 AC，F=10 kN，l1= l2=400 mm，A1=2A2=100 mm2，E=200GPa，试计算杆 AC 的轴向变形△l。2FFFl1l2ACB2．均质梯长为 l，重为 P，B 端靠在光滑铅直墙上，如图所示，已知梯与地面的静摩擦因数 fsA，求平衡时=？3．某传动轴，转速 n=300 r/min(转/分...
