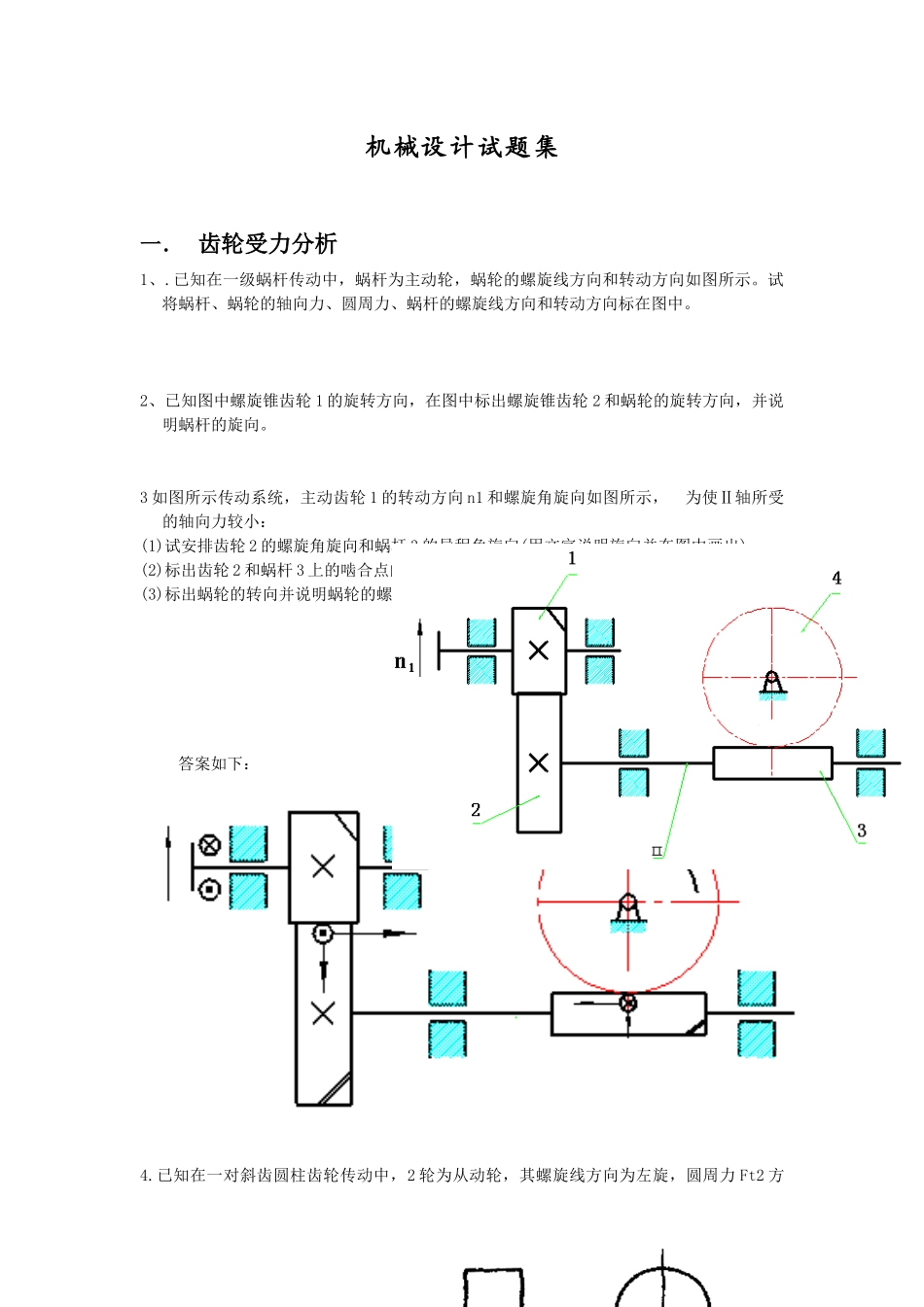

机械设计试题集_第1页
1/20

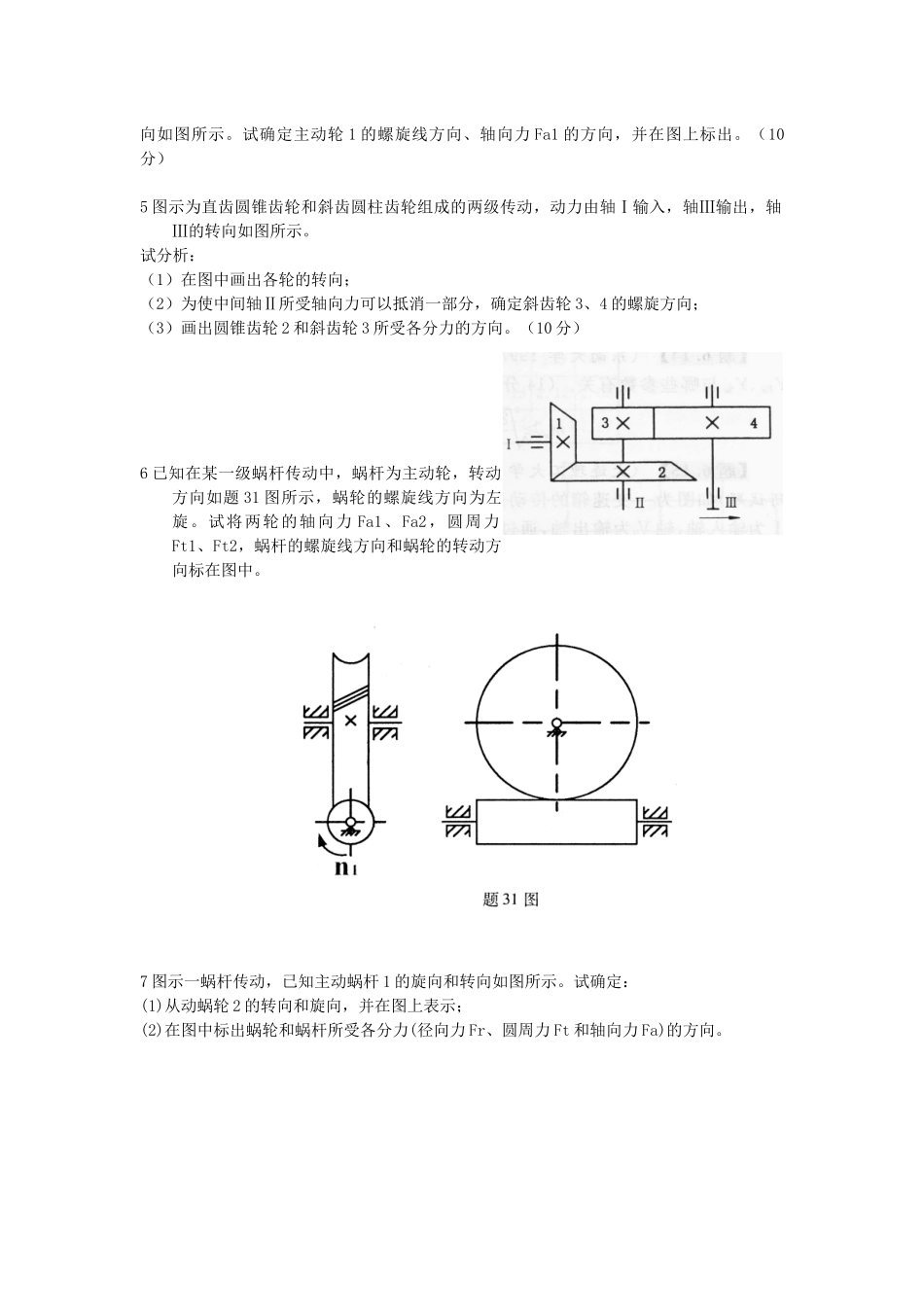

机械设计试题集_第2页
2/20

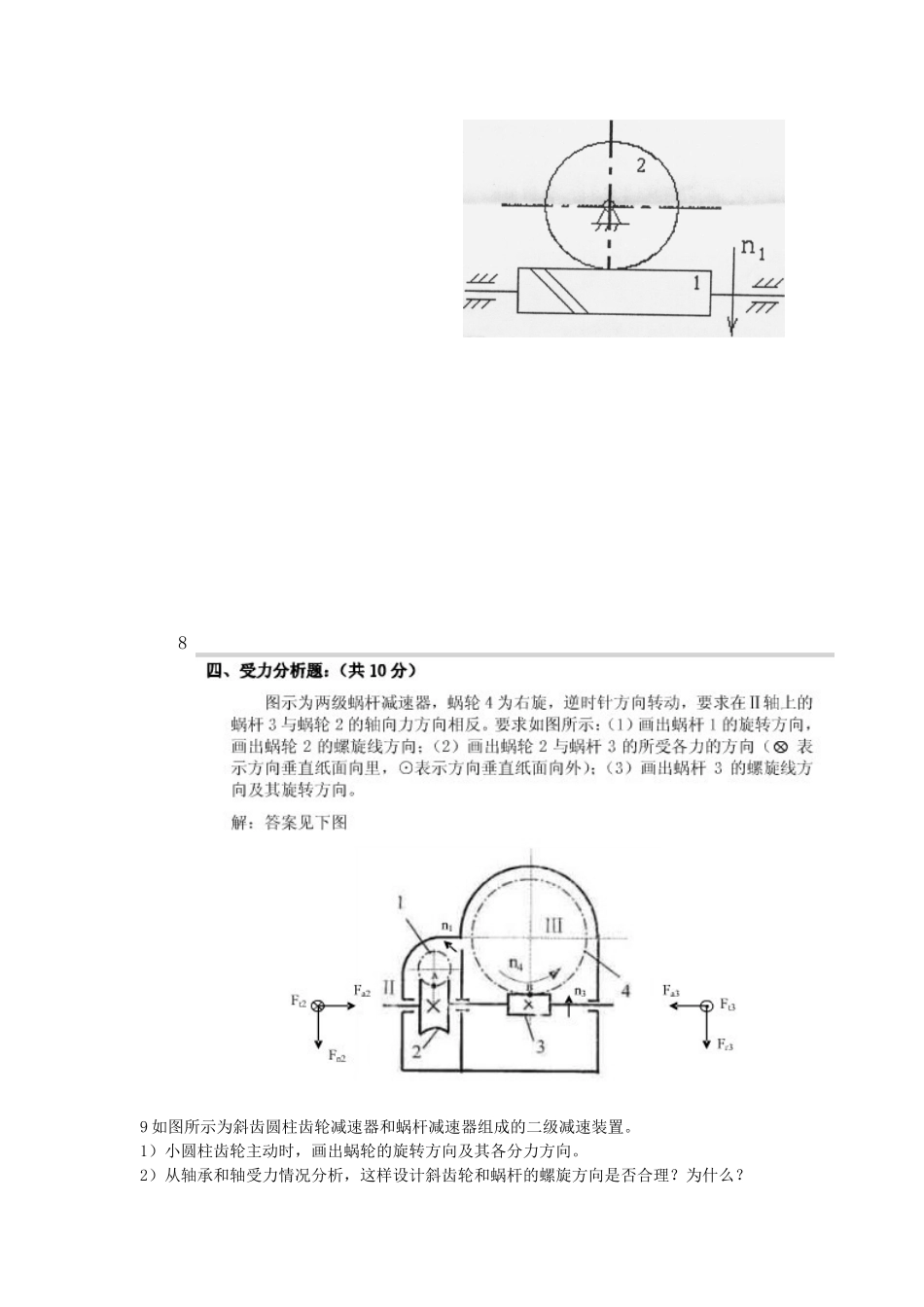

机械设计试题集_第3页
3/20
机械设计试题集一. 齿轮受力分析1、.已知在一级蜗杆传动中,蜗杆为主动轮,蜗轮的螺旋线方向和转动方向如图所示。试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。2、已知图中螺旋锥齿轮 1 的旋转方向,在图中标出螺旋锥齿轮 2 和蜗轮的旋转方向,并说明蜗杆的旋向。3 如图所示传动系统,主动齿轮 1 的转动方向 n1 和螺旋角旋向如图所示, 为使Ⅱ轴所受的轴向力较小: (1)试安排齿轮 2 的螺旋角旋向和蜗杆 3 的导程角旋向(用文字说明旋向并在图中画出); (2)标出齿轮 2 和蜗杆 3 上的啮合点的三个分力的方向; (3)标出蜗轮的转向并说明蜗轮的螺旋角旋向。答案如下:4.已知在一对斜齿圆柱齿轮传动中,2 轮为从动轮,其螺旋线方向为左旋,圆周力 Ft2 方向如图所示。试确定主动轮 1 的螺旋线方向、轴向力 Fa1 的方向,并在图上标出。(10分)5 图示为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动,动力由轴Ⅰ输入,轴Ⅲ输出,轴Ⅲ的转向如图所示。试分析:(1)在图中画出各轮的转向;(2)为使中间轴Ⅱ所受轴向力可以抵消一部分,确定斜齿轮 3、4 的螺旋方向;(3)画出圆锥齿轮 2 和斜齿轮 3 所受各分力的方向。(10 分)6 已知在某一级蜗杆传动中,蜗杆为主动轮,转动方向如题 31 图所示,蜗轮的螺旋线方向为左旋。试将两轮的轴向力 Fa1、Fa2,圆周力Ft1、Ft2,蜗杆的螺旋线方向和蜗轮的转动方向标在图中。7 图示一蜗杆传动,已知主动蜗杆 1 的旋向和转向如图所示。试确定:(1)从动蜗轮 2 的转向和旋向,并在图上表示;(2)在图中标出蜗轮和蜗杆所受各分力(径向力 Fr、圆周力 Ft 和轴向力 Fa)的方向。89 如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。1)小圆柱齿轮主动时,画出蜗轮的旋转方向及其各分力方向。2)从轴承和轴受力情况分析,这样设计斜齿轮和蜗杆的螺旋方向是否合理?为什么?1— 电动机 2 、 4— 联轴器 3— 斜齿圆柱齿轮减速器 5— 蜗杆减速器3)按图示方案设计完成后,如果误将蜗杆减速器放在高速级,而负载功率及转速均不变,分析可能会出现什么问题?10 图示为蜗杆一圆锥齿轮传动,已知输出轴 III 的转向 nIII,为使中间轴 II 上的轴向力相互抵消一部分,试决定:(15 分)(1)蜗杆、蜗轮的轮齿的螺旋线方向(蜗轮的标于图中)。(2)蜗杆的转向 nI。(3)II 轴上蜗轮和圆锥齿轮在啮合点所受各力的方向11 所示的...
