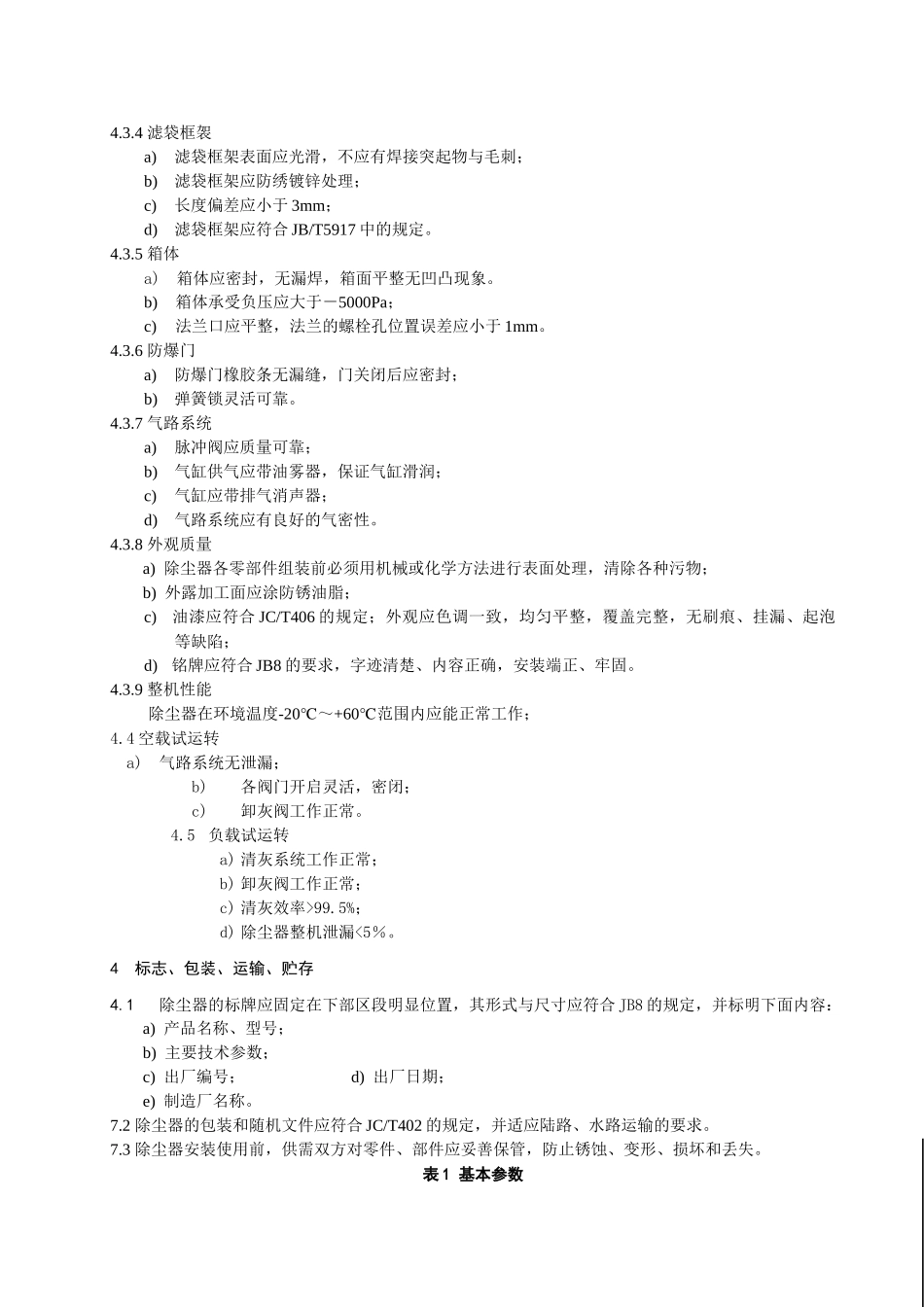

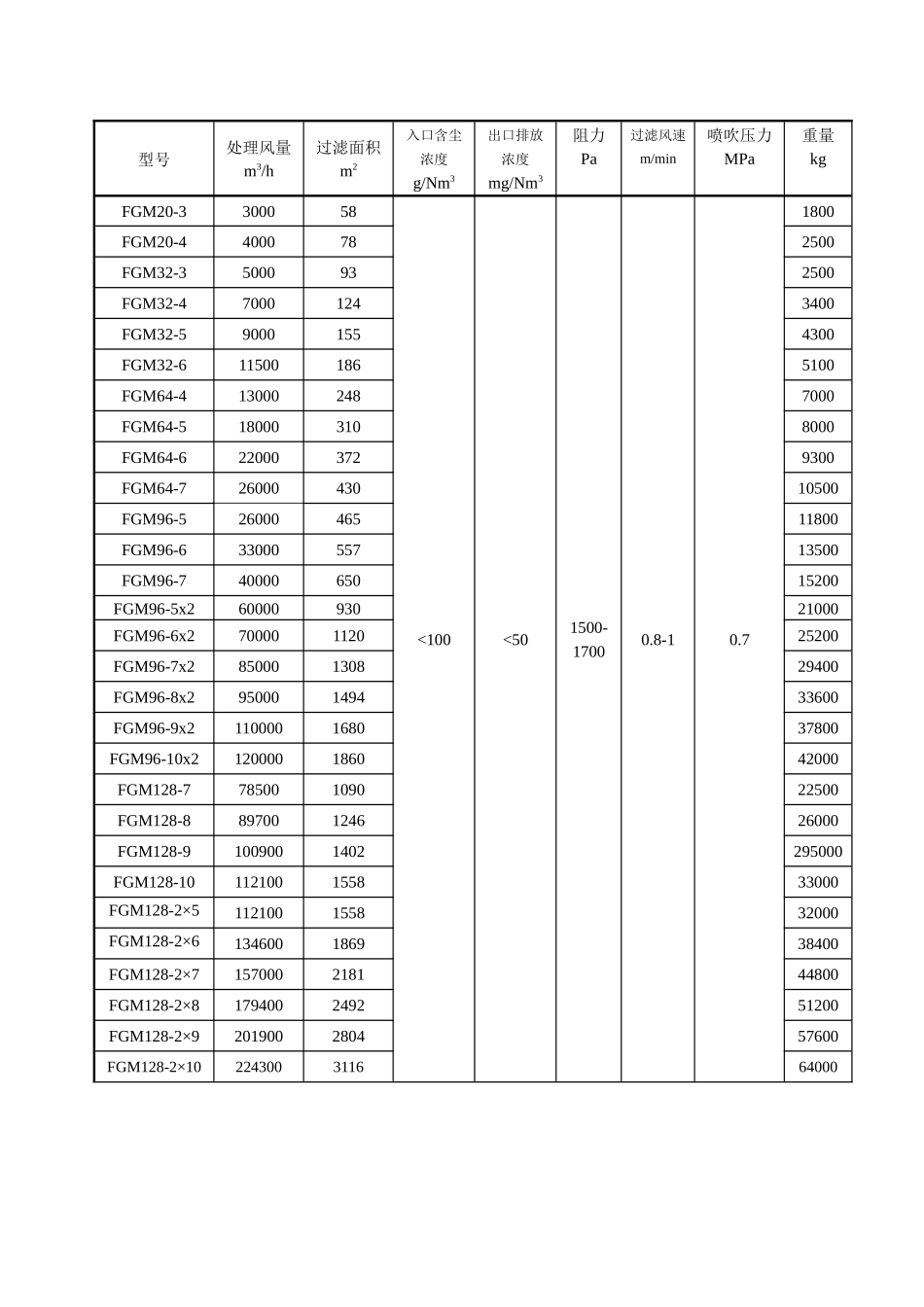

FGM 气箱脉冲袋式除尘器企业标准摘要1 范围本标准规定了 FGM 气箱脉冲袋式除尘器的型号命名、技术要求、试验方法和检验规则。本标准适用于 FGM 气箱脉冲袋式除尘器 (以下简称除尘器)。2 型号及命名2.1 型号及命名表示 F G M － × 2 (M)煤磨防爆型双系列室数每室袋数脉冲高压分箱式3 要求4.1 一般要求4.1.1 除尘器应符合本标准要求，并按规定程序批准的图样及技术文件制造。4.1.2 钢板和型钢的冲剪件应清除毛刺。4.1.3 铸件应符合 GB/T1348、GB/T9439、GB/T11352 标准的规定。4.1.4 焊接结构件，其材料的机械性能应不低于 GB/T700 中有关 Q235-A 的规定。4.1.5 金属结构件的焊接应符合 GB985 和 GB/T12469 标准中缺陷分级Ⅲ级的要求，焊缝不得出现烧穿、 裂缝、未熔合等缺陷。4.1.6 图样上未注公差尺寸的极限偏差应符合 GB1804 中的规定，其中机械加工表面为 IT13 级，焊接 件非机械加工表面为 IT16 级。4.1.7 所有零部件必须经检验合格方可进行装配。配套件、外购件必须有合格证。4.1.8 易损件及备用件的相应尺寸应做到互换。4.2 基本参数(见表 1) 4.3 主要零部件性能要求4.3.1 顶盖a) 焊接不得变形，顶平面应有散水坡度；b) 检修门边应挺直，并符合 4.1.2 规定；c) 检修门橡胶条无漏缝，门关闭后应密封。4.3.2 花板a) 表面应平整光滑；b) 袋套口内四周应光滑无毛刺；c)袋孔加工后的实际位置与理论位置误差应不超过 1.5mm。4.3.3 滤袋a) 制作应符合图样要求；b)滤袋应符合 GB12625 中的规定。4.3.4 滤袋框袈a)滤袋框架表面应光滑，不应有焊接突起物与毛刺；b)滤袋框架应防绣镀锌处理；c)长度偏差应小于 3mm；d)滤袋框架应符合 JB/T5917 中的规定。4.3.5 箱体a) 箱体应密封，无漏焊，箱面平整无凹凸现象。b)箱体承受负压应大于－5000Pa；c)法兰口应平整，法兰的螺栓孔位置误差应小于 1mm。4.3.6 防爆门a)防爆门橡胶条无漏缝，门关闭后应密封；b)弹簧锁灵活可靠。4.3.7 气路系统a)脉冲阀应质量可靠；b)气缸供气应带油雾器，保证气缸滑润；c)气缸应带排气消声器；d)气路系统应有良好的气密性。4.3.8 外观质量a) 除尘器各零部件组装前必须用机械或化学方法进行表面处理，清除各种污物；b) 外露加工面应涂防锈油脂；c) 油漆应符合 JC/T406 的规定；外观应色调一致，均匀平整，覆盖完整，无刷痕、挂漏、起泡等缺陷；d) 铭牌应符合 JB8 的要求，字迹清楚、内容正确，安...
