住宅区分析图VIP免费

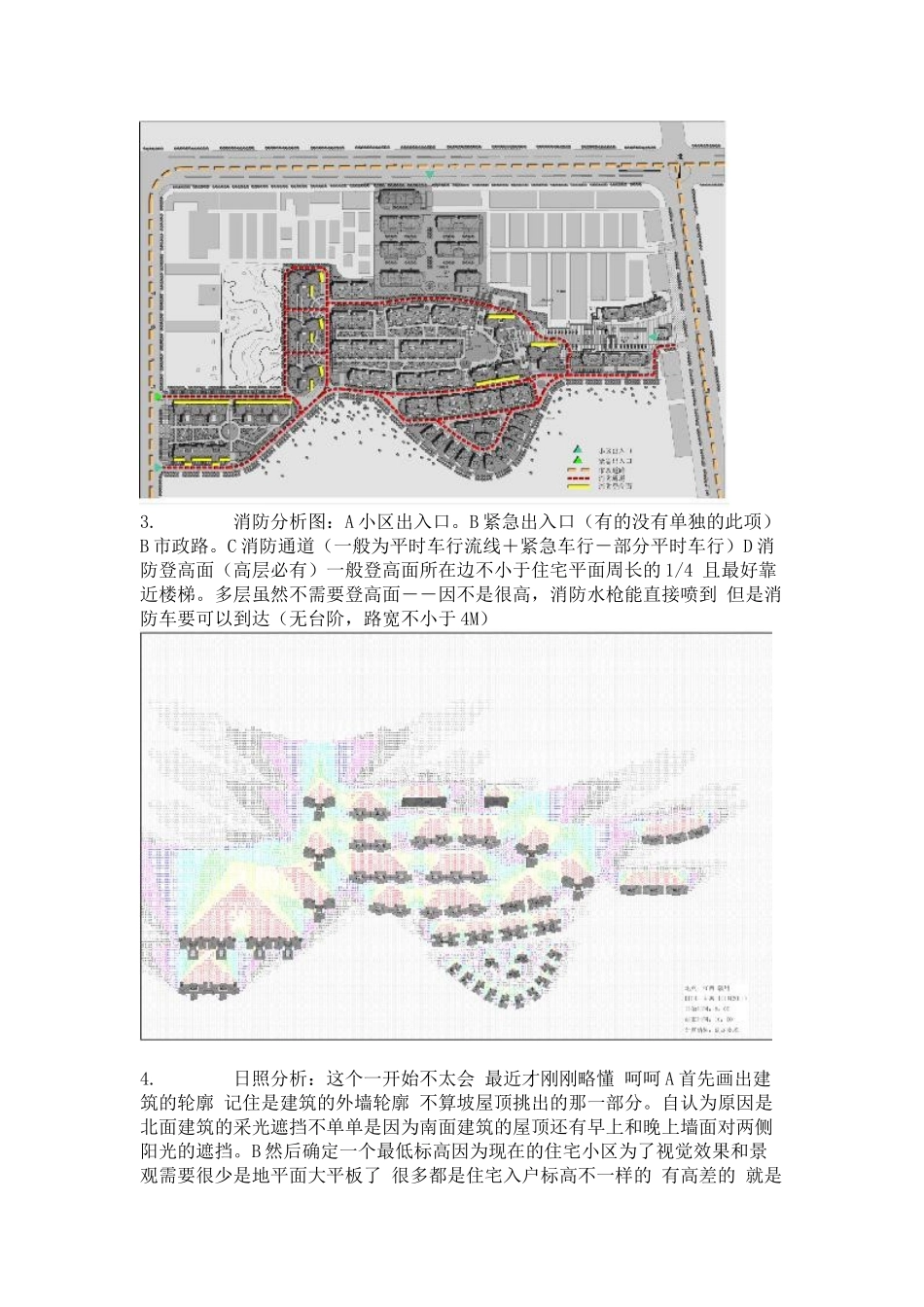

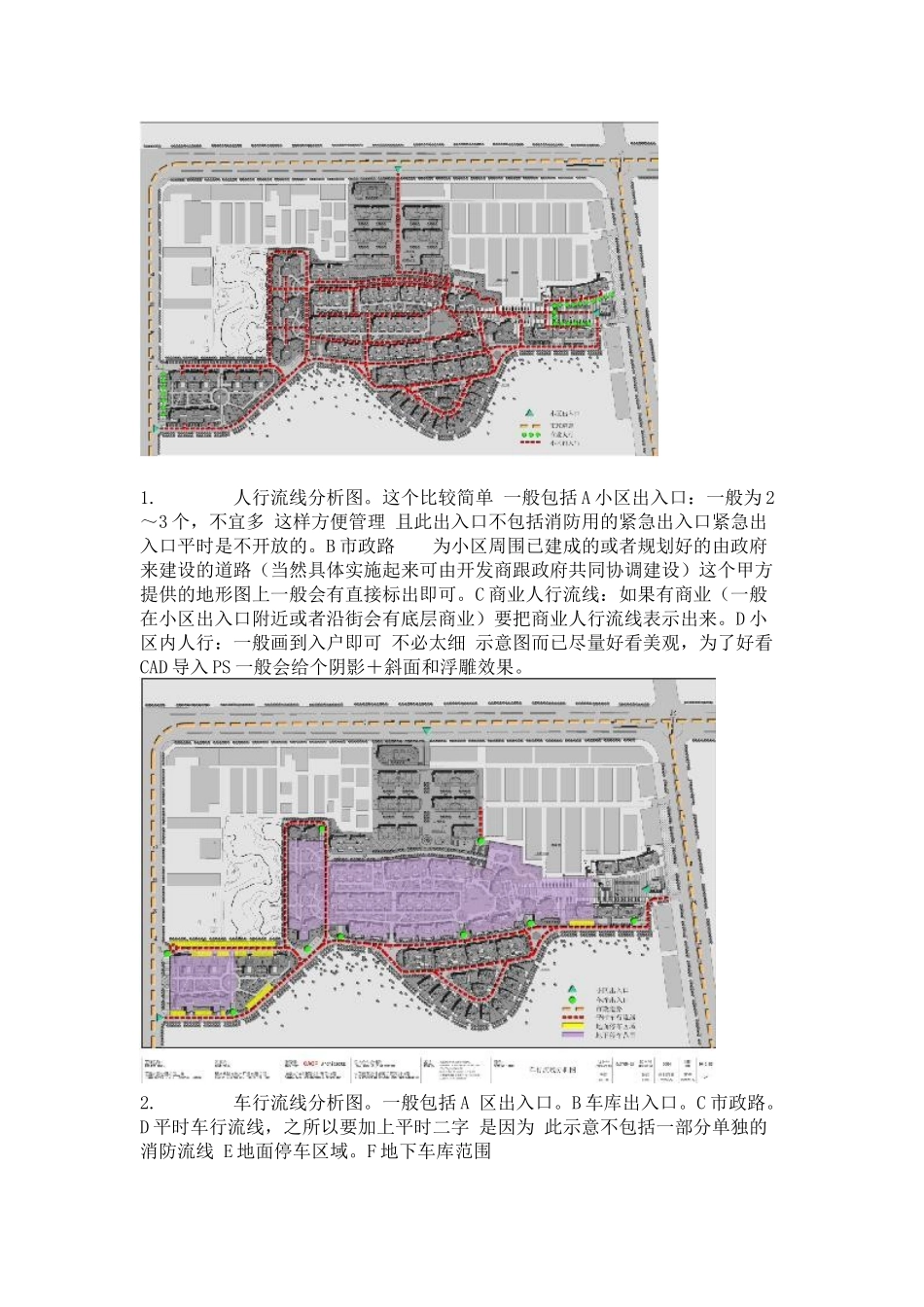

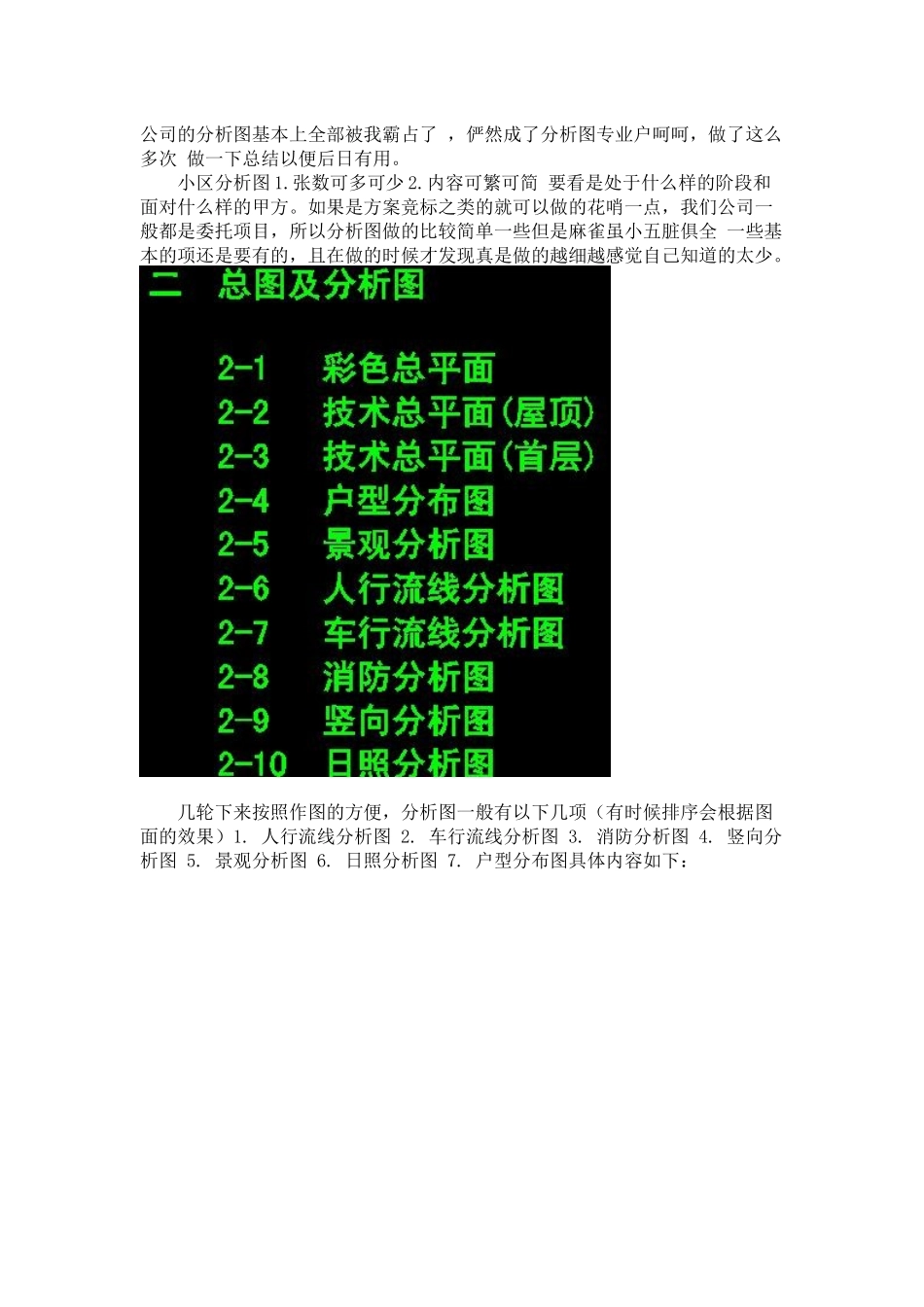

公司的分析图基本上全部被我霸占了 ，俨然成了分析图专业户呵呵，做了这么多次 做一下总结以便后日有用。 小区分析图 1.张数可多可少 2.内容可繁可简 要看是处于什么样的阶段和面对什么样的甲方。如果是方案竞标之类的就可以做的花哨一点，我们公司一般都是委托项目，所以分析图做的比较简单一些但是麻雀虽小五脏俱全 一些基本的项还是要有的，且在做的时候才发现真是做的越细越感觉自己知道的太少。 几轮下来按照作图的方便，分析图一般有以下几项（有时候排序会根据图面的效果）1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4. 竖向分析图 5. 景观分析图 6. 日照分析图 7. 户型分布图具体内容如下：1. 人行流线分析图。这个比较简单 一般包括 A 小区出入口：一般为 2～3 个，不宜多 这样方便管理 且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。B 市政路 为小区周围已建成的或者规划好的由政府来建设的道路（当然具体实施起来可由开发商跟政府共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。C 商业人行流线：如果有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。D 小区内人行：一般画到入户即可 不必太细 示意图而已尽量好看美观，为了好看CAD 导入 PS 一般会给个阴影＋斜面和浮雕效果。2. 车行流线分析图。一般包括 A 区出入口。B 车库出入口。C 市政路。D 平时车行流线，之所以要加上平时二字 是因为 此示意不包括一部分单独的消防流线 E 地面停车区域。F 地下车库范围 3. 消防分析图：A 小区出入口。B 紧急出入口（有的没有单独的此项） B 市政路。C 消防通道（一般为平时车行流线＋紧急车行－部分平时车行）D 消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的 1/4 且最好靠近楼梯。多层虽然不需要登高面――因不是很高，消防水枪能直接喷到 但是消防车要可以到达（无台阶，路宽不小于 4M）4. 日照分析：这个一开始不太会 最近才刚刚略懂 呵呵 A 首先画出建筑的轮廓 记住是建筑的外墙轮廓 不算坡屋顶挑出的那一部分。自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。B 然后确定一个最低标高因为现在的住宅小区为了视觉效果和景观需要很少是地平面大平板了 很多都是住宅入户标高不一样的 有高差的 就是在不同的标高不同的平台上建房子...
