《国家电网公司输变电工程工艺标准库》(架空线路)陈伟(DOC44页)VIP免费

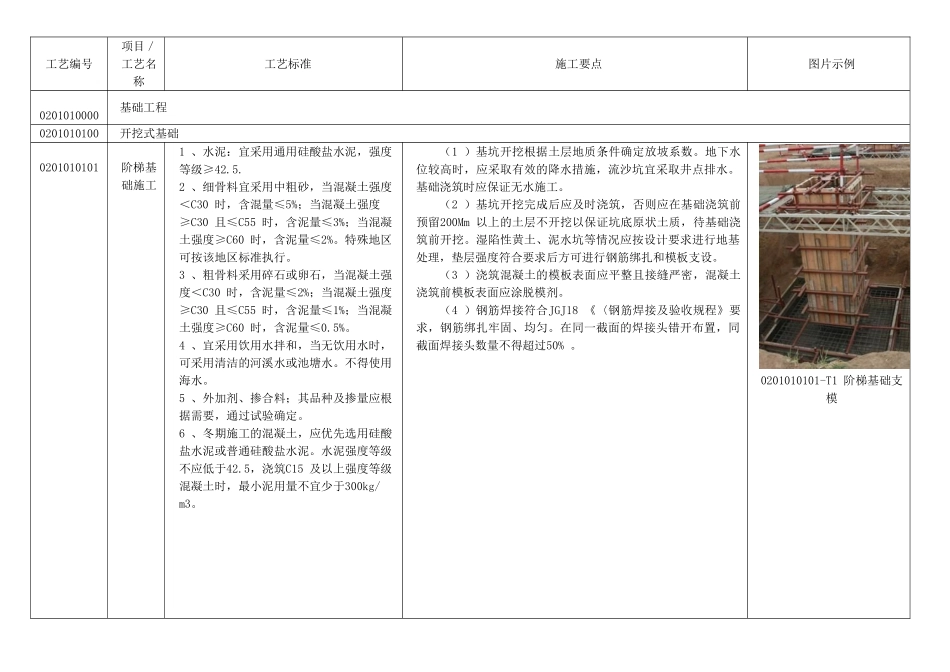

工艺编号项目／工艺名称工艺标准施工要点图片示例0201010000基础工程0201010100开挖式基础0201010101阶梯基础施工1 、水泥：宜采用通用硅酸盐水泥，强度等级≥42.5.2 、细骨料宜采用中粗砂，当混凝土强度＜C30 时，含混量≤5%；当混凝土强度≥C30 且≤C55 时，含泥量≤3%；当混凝土强度≥C60 时，含泥量≤2%。特殊地区可按该地区标准执行。3 、粗骨料采用碎石或卵石，当混凝土强度＜C30 时，含泥量≤2%；当混凝土强度≥C30 且≤C55 时，含泥量≤1%；当混凝土强度≥C60 时，含泥量≤0.5%。4 、宜采用饮用水拌和，当无饮用水时，可采用清洁的河溪水或池塘水。不得使用海水。5 、外加剂、掺合料；其品种及掺量应根据需要，通过试验确定。6 、冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥。水泥强度等级不应低于42.5，浇筑C15 及以上强度等级混凝土时，最小泥用量不宜少于300kg/m3。（1 ）基坑开挖根据土层地质条件确定放坡系数。地下水位较高时，应采取有效的降水措施，流沙坑宜采取井点排水。基础浇筑时应保证无水施工。（2 ）基坑开挖完成后应及时浇筑，否则应在基础浇筑前预留200Mm 以上的土层不开挖以保证坑底原状土质，待基础浇筑前开挖。湿陷性黄土、泥水坑等情况应按设计要求进行地基处理，垫层强度符合要求后方可进行钢筋绑扎和模板支设。（3 ）浇筑混凝土的模板表面应平整且接缝严密，混凝土浇筑前模板表面应涂脱模剂。（4 ）钢筋焊接符合JGJ18 《〈钢筋焊接及验收规程》要求，钢筋绑扎牢固、均匀。在同一截面的焊接头错开布置，同截面焊接头数量不得超过50% 。0201010101-T1 阶梯基础支模0201010101阶梯基础施工7.地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。8.混凝土密实，表面平整、光滑，棱角分明，一次成型。9.允许偏差：1 ）基础埋深：100Mm ，0Mm 。2 ）立柱及各底座座断面尺寸： -0.8%3 ）钢筋保护层厚度：-5Mm。4 ） 基 础 根 开 及 对 角 线 ： 一 般 塔±1.6‰ ；高塔±0.6‰5 ）基础顶面高差：5Mm6 ）同组地脚螺栓对立柱中心偏移：8Mm7 ）整基基础中心位移：顺线路方向24Mm：横线路方向24Mm8 ）整基基础扭转：一般塔8’ ：高塔4.9 ）地脚螺栓露出混凝土面高度：10Mm，-5Mm (5）钢筋保护层厚度控制符合设计要求。(6) 混凝土浇筑前钢筋、地脚螺栓表面应清理干净。复核地脚螺栓的间距、基础根开及立柱标高符合设计要求。（7 ）现场浇筑混凝土应采用机...
