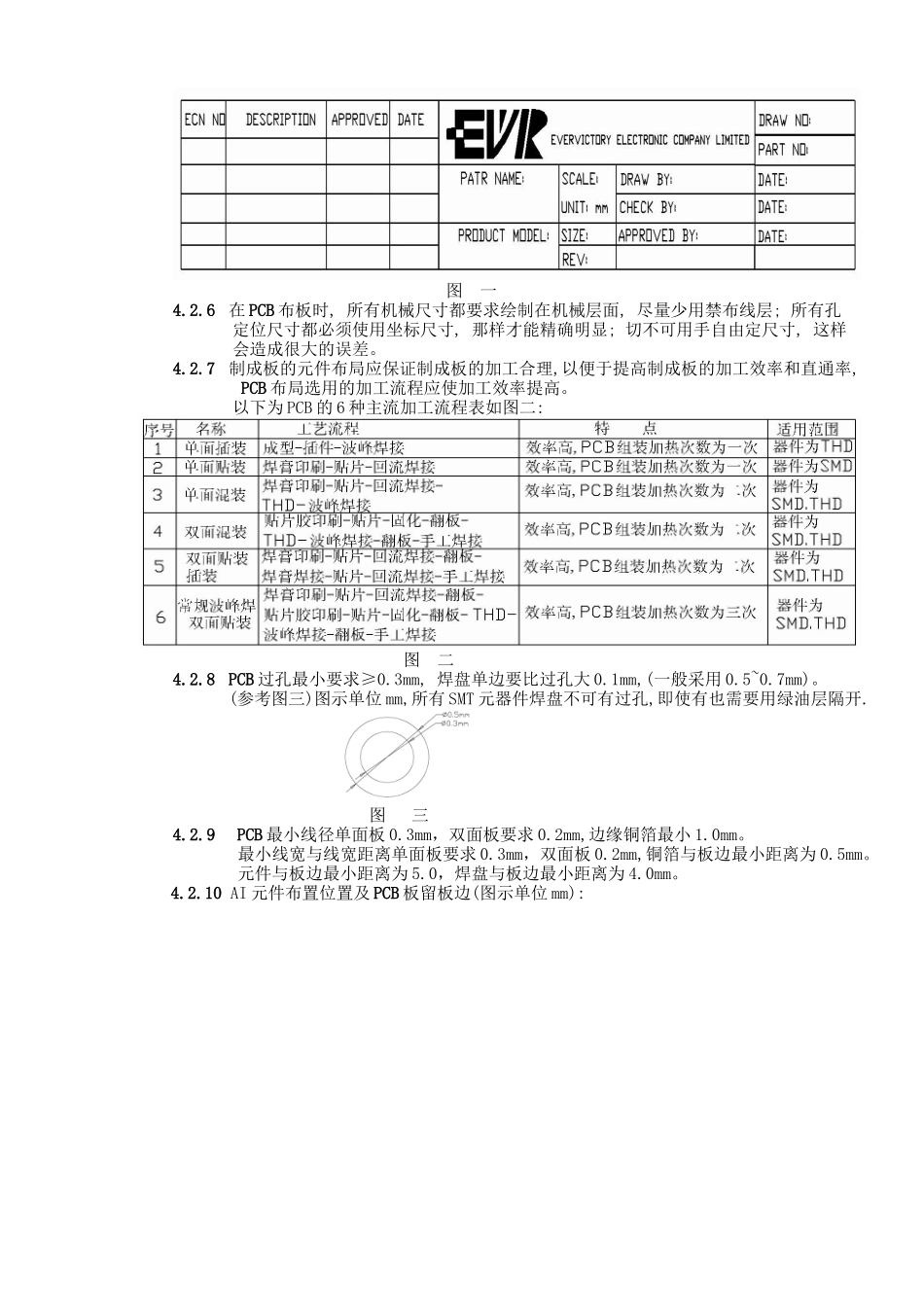

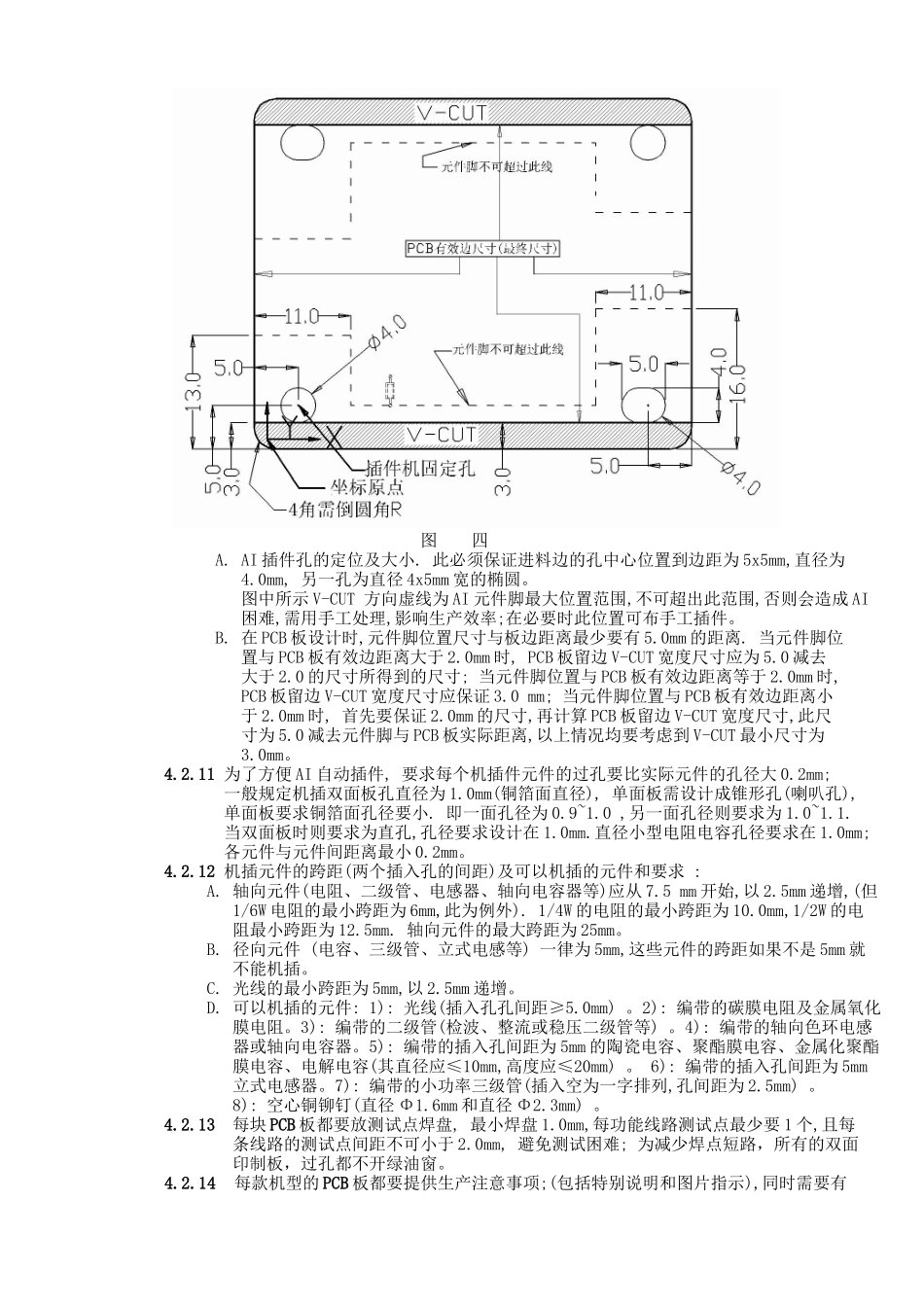

原 理 图 . P C B 板设计制作规范 文件编号 :文件版本 : 文件制定日期 :文件名称 : 原理图.PCB 板设计制作规范内容:一. 目的 : 为了提高生产效率和生产质量,降低产品成本, 需要设计出一块能满足技术要求,功能完善,布局合理且安全可靠,实用美观的电路图样,特制定以下具体要求。二 . 范围 : 此 PCB 设计制作规范细则只适用于常禾公司 AMP 研发使用。三 . 定义 : 导通孔(via) : 一种用于内层连接的金属化孔,但其中并不用于插入元件引线或增强材料。埋孔(Buried via) : 未延伸到印制板表面的一种导通孔。过孔(Through via): 从印制板的一个表层延展到另一个表层的导通孔。元件孔(Component hole): 用于元件端子固定于印制板及导电图形电气联接的孔。四 . 主题 :4.1 PCB 板材要求:确定 PCB 所选用的板材, 一般用 FR-4(双面或多层板及玻纤板)或 FR-1(单面板),或 CM-1(半玻纤板),均要求防火等级在 94-V0 以上; 板材最小铜厚度依电流大小决定, 一般选用 1~2 OZ/Ft². 即当电流较小时使用 1 0Z/Ft² ,当电流较大时使用 2 0Z/Ft².在选用PCB 板时一定要注意 PCB 板的五项安规标识(UL 认证标志,生产厂家, 厂家型号,UL 认证文件号,阻燃等级)是否齐全,同时要求 PCB 板必须符合 RoHS 要求。 4.2 PCB 设计制作要求4.2.1 电子电路绘图使用软件要求统一使用 Protel 99 SE, 便于以后其他工程师均可以修改和整理文档资料。4.2.2 在整机原理图中都要求有原理方框总图和原理子图, 方框总图要求整机所有功能和信号流程; 各原理图要求整齐, 信号流程清晰,一目了然, 不能将原理功能交叉. 混乱绘制,尽量少使用网络标示。4.2.3 在 PCB 布板时, 都要求使用网络布线, 可以提高 PCB 板的正确性。4.2.4 原理图中的序号数值要求和 PCB 板中的序号数值一一对应;PCB 元件值不允许印刷在 PCB板中,只允许出现位号,位号大小最小高 0.8 宽 0.1。4.2.5 原理图和 PCB 板绘制完成后都要求输入公司统一的文件标题(参考图一)在图一中需要注意的是图面版本的问题, 版本号统一从 XX00 开始,XX 表示为机种代码, 00 表示从 0 版开始,流水号作业, 同时需要在图面之中注明更改位置。 图 一4.2.6 在 PCB 布板时, 所有机械尺寸都要求绘制在机械层面, 尽量少用禁布线层; 所有孔定位尺寸都必须使用坐标尺寸, 那样才能精确明显; 切不可用手自由定尺寸, 这样会造成很大的...
