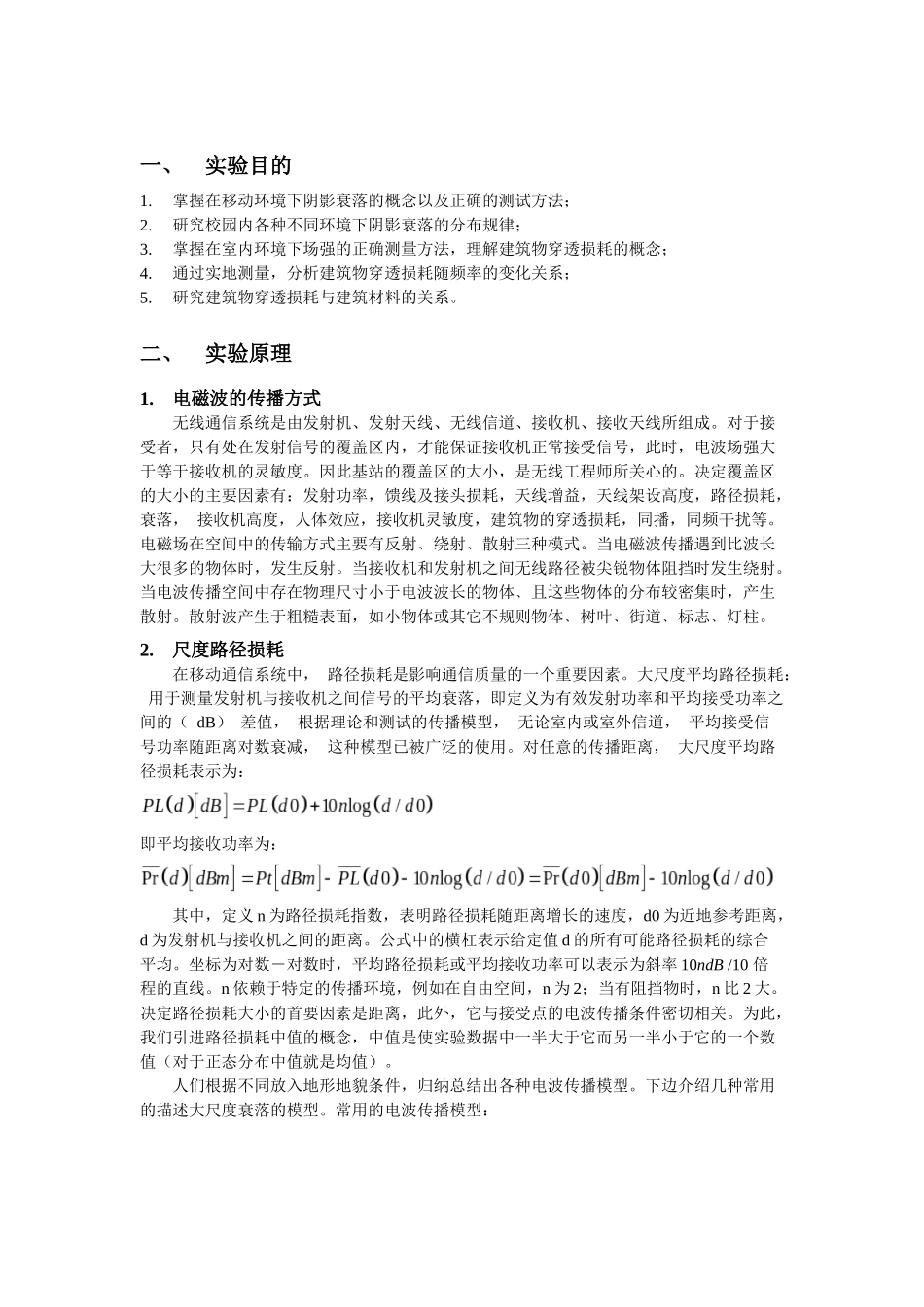

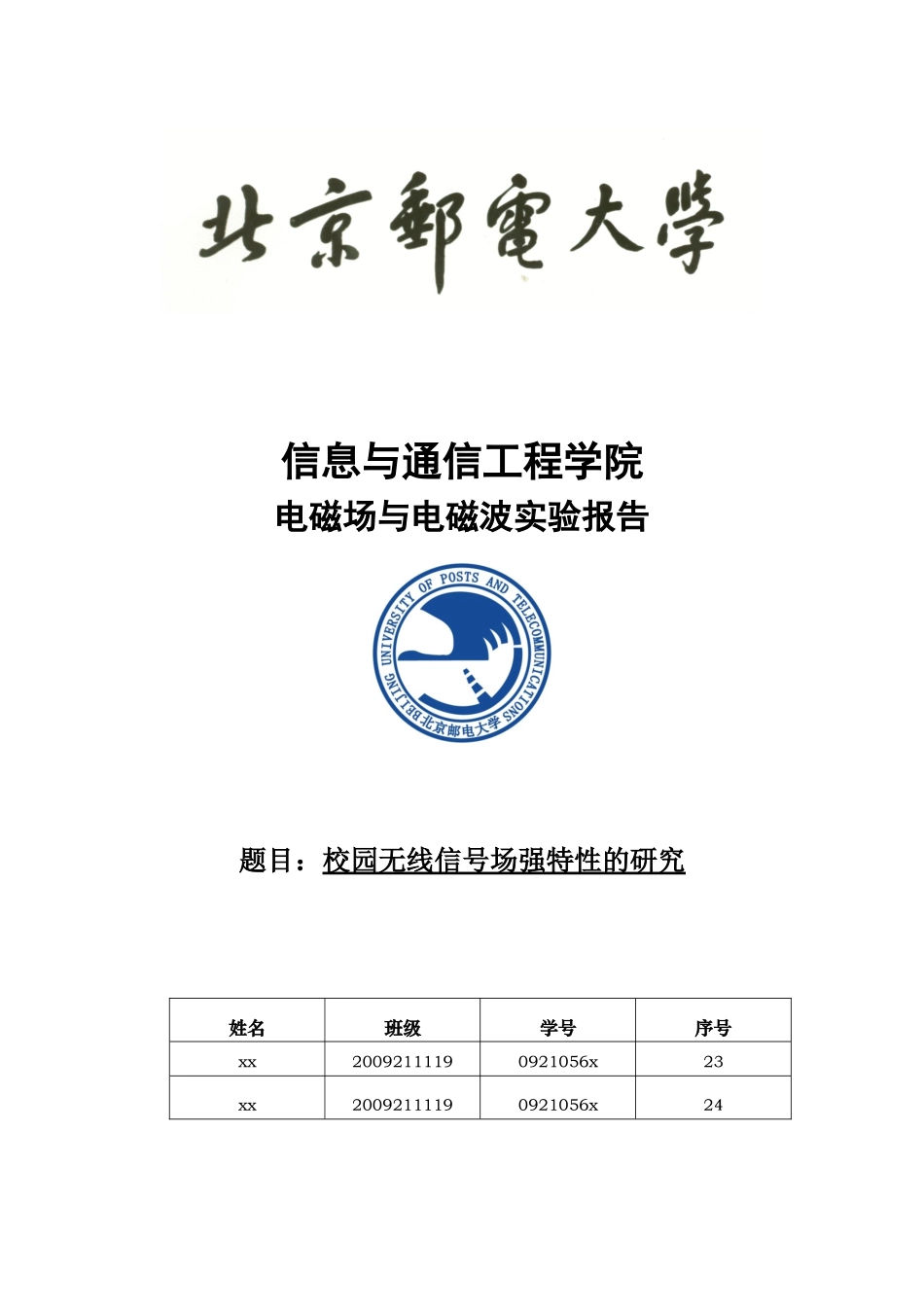

信息与通信工程学院电磁场与电磁波实验报告题目：校园无线信号场强特性的研究姓名班级学号序号xx20092111190921056x23xx20092111190921056x24一、实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法；2.研究校园内各种不同环境下阴影衰落的分布规律；3.掌握在室内环境下场强的正确测量方法，理解建筑物穿透损耗的概念；4.通过实地测量，分析建筑物穿透损耗随频率的变化关系；5.研究建筑物穿透损耗与建筑材料的关系。二、实验原理1.电磁波的传播方式无线通信系统是由发射机、发射天线、无线信道、接收机、接收天线所组成。对于接受者，只有处在发射信号的覆盖区内，才能保证接收机正常接受信号，此时，电波场强大于等于接收机的灵敏度。因此基站的覆盖区的大小，是无线工程师所关心的。决定覆盖区的大小的主要因素有：发射功率，馈线及接头损耗，天线增益，天线架设高度，路径损耗，衰落， 接收机高度，人体效应，接收机灵敏度，建筑物的穿透损耗，同播，同频干扰等。电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。当电磁波传播遇到比波长大很多的物体时，发生反射。当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时，产生散射。散射波产生于粗糙表面，如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。 2.尺度路径损耗 在移动通信系统中， 路径损耗是影响通信质量的一个重要因素。大尺度平均路径损耗： 用于测量发射机与接收机之间信号的平均衰落，即定义为有效发射功率和平均接受功率之间的（ dB） 差值， 根据理论和测试的传播模型， 无论室内或室外信道， 平均接受信号功率随距离对数衰减， 这种模型已被广泛的使用。对任意的传播距离， 大尺度平均路径损耗表示为： 即平均接收功率为： 其中，定义 n 为路径损耗指数，表明路径损耗随距离增长的速度，d0 为近地参考距离，d 为发射机与接收机之间的距离。公式中的横杠表示给定值 d 的所有可能路径损耗的综合平均。坐标为对数－对数时，平均路径损耗或平均接收功率可以表示为斜率 10ndB /10 倍程的直线。n 依赖于特定的传播环境，例如在自由空间，n 为 2；当有阻挡物时，n 比 2 大。决定路径损耗大小的首要因素是距离，此外，它与接受点的电波传播条件密切相关。为此，我们引进路径损耗中值的概念，中值是使实验数据中一半大于它而另一半小于它的一个数...
