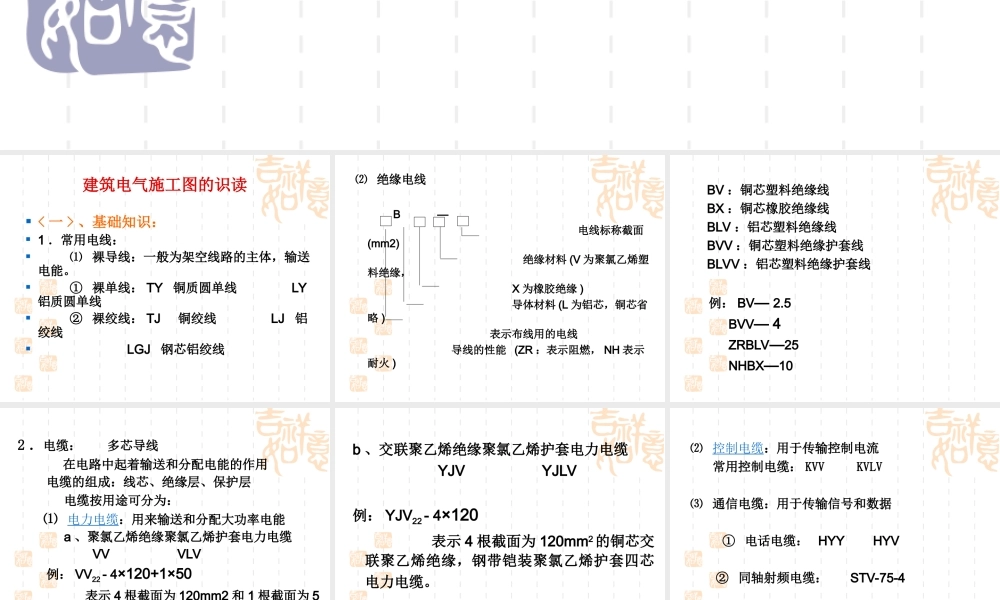

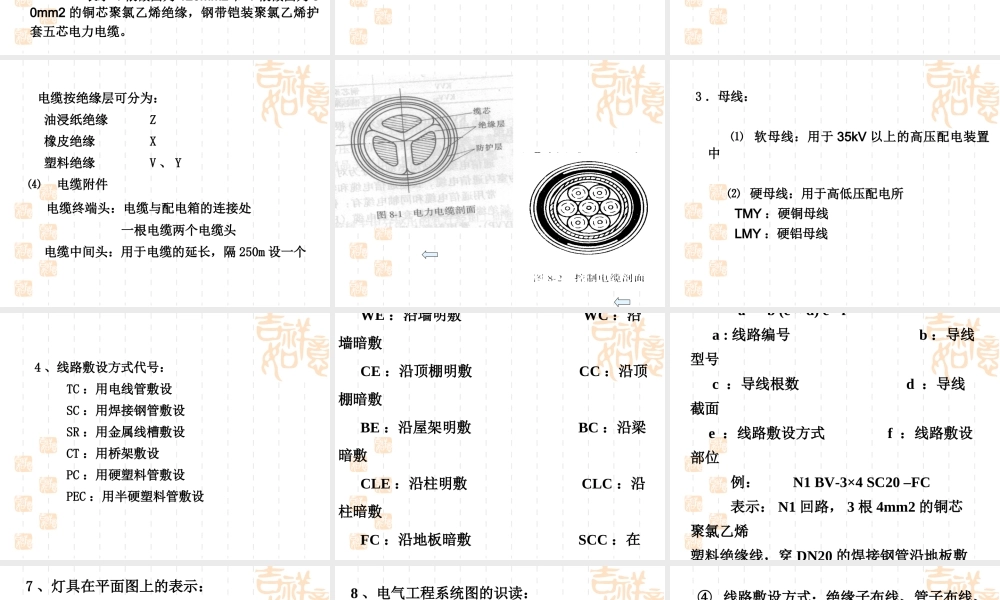

建筑电气施工图的识读 建筑电气施工图的识读 < 一 > 、基础知识： 1 ．常用电线： ⑴ 裸导线：一般为架空线路的主体，输送电能。 ① 裸单线： TY 铜质圆单线 LY 铝质圆单线 ② 裸绞线： TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线 ⑵ 绝缘电线 B — 电线标称截面(mm2) 绝缘材料 (V 为聚氯乙烯塑料绝缘， X 为橡胶绝缘 ) 导体材料 (L 为铝芯，铜芯省略 ) 表示布线用的电线 导线的性能 (ZR ：表示阻燃， NH 表示耐火 ) BV ：铜芯塑料绝缘线 BX ：铜芯橡胶绝缘线 BLV ：铝芯塑料绝缘线 BVV ：铜芯塑料绝缘护套线 BLVV ：铝芯塑料绝缘护套线 例： BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10 2 ．电缆： 多芯导线 在电路中起着输送和分配电能的作用 电缆的组成：线芯、绝缘层、保护层 电缆按用途可分为： ⑴ 电力电缆：用来输送和分配大功率电能 a 、聚氯乙烯绝缘聚氯乙烯护套电力电缆 VV VLV 例： VV22 - 4×120+1×50 表示 4 根截面为 120mm2 和 1 根截面为 50mm2 的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。 b 、交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJV YJLV 例： YJV22 - 4×120 表示 4 根截面为 120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。 ⑵ 控制电缆：用于传输控制电流 常用控制电缆： KVV KVLV⑶ 通信电缆：用于传输信号和数据 ① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4 电缆按绝缘层可分为： 油浸纸绝缘 Z 橡皮绝缘 X 塑料绝缘 V 、 Y⑷ 电缆附件 电缆终端头：电缆与配电箱的连接处 一根电缆两个电缆头 电缆中间头：用于电缆的延长，隔 250m 设一个 3 ．母线： ⑴ 软母线：用于 35kV 以上的高压配电装置中 ⑵ 硬母线：用于高低压配电所 TMY ：硬铜母线 LMY ：硬铝母线 4 、线路敷设方式代号： TC ：用电线管敷设 SC ：用焊接钢管敷设 SR ：用金属线槽敷设 CT ：用桥架敷设 PC ：用硬塑料管敷设 PEC ：用半硬塑料管敷设 5 、线路敷设部位代号： WE ：沿墙明敷 WC ：沿墙暗敷 CE ：沿顶棚明敷 CC ：沿顶棚暗敷 BE ：沿屋架明敷 BC ：沿梁暗敷 CLE ：沿柱明敷 CLC ：沿柱暗敷 FC ：沿地板暗敷 SCC ：在吊顶内敷设 6 、线路在平面图上的表示： a － b (c × d) e - f a : 线路编号 b ：导...
