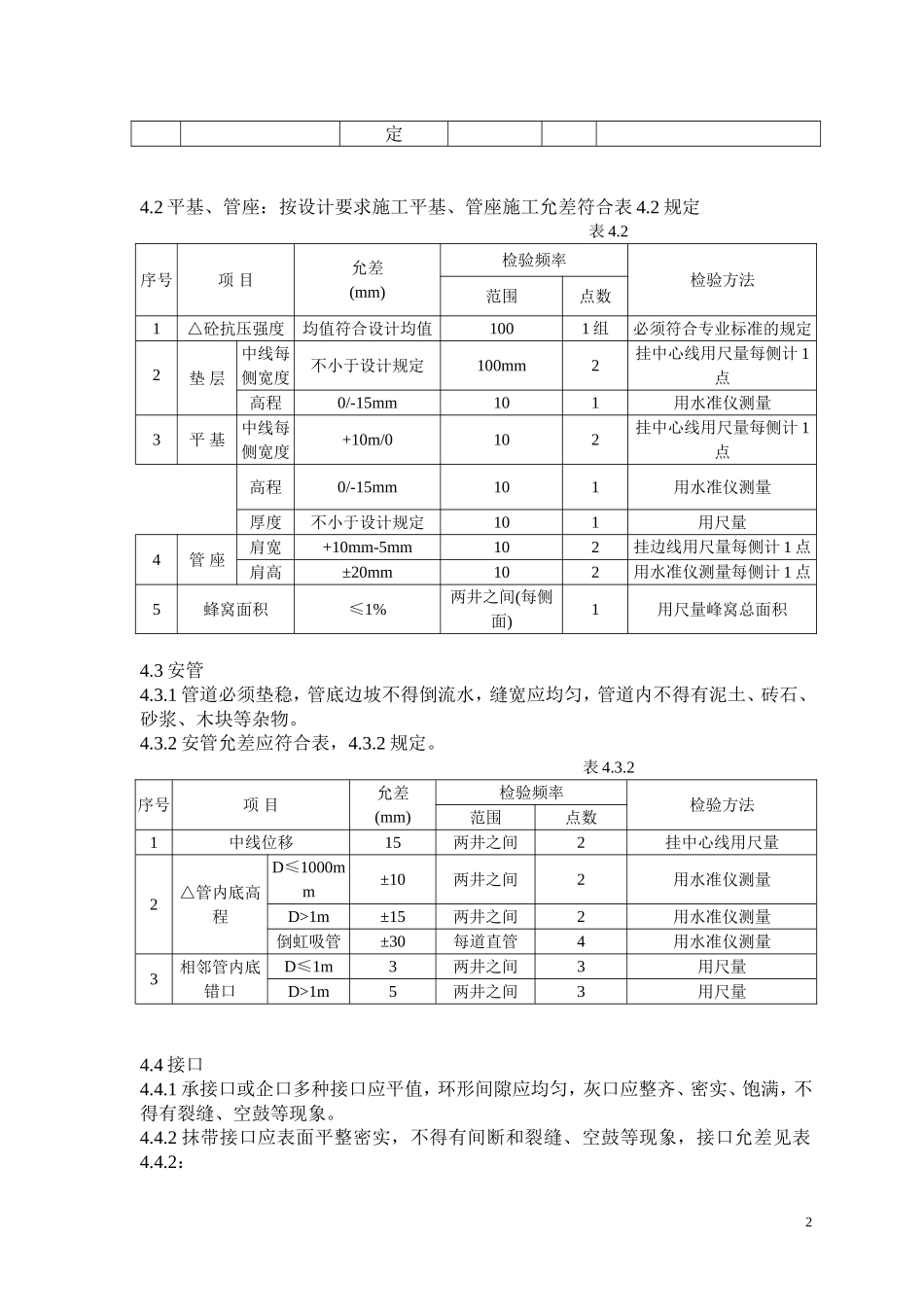

市 政 排 水 管 道 工 程监理细则1.监理细则编制依据1.1 已审核的监理规划1.2 有关设计图纸、资料、施工组织设计方案。1.3 有关国家、地方专业现行技术标准 给水排水管道工程施工验收规范 GB50268—97 市政排水管渠工程质量检验评定标准 CJJ3—90 给水排水构筑物施工及验收规范 CBJ141—902.本专业特点2.1 工序划分：沟槽、平基、管座、安管、接口、顶管、检查井、闭水、回填、渠道、泵站沉井、模板、钢筋、现场浇筑砼结构、砖砌结构、构件安装、水电设备安装、铸铁管安装、钢管安装。2.2 分类：测量管道、沟槽、泵站。2.3 质量等级评定2.3.1 合格a.主要检查项目(△)的合格率达 100%b. 非主要检查项目的合格率达 70%2.3.2 优良a.符合合格标准条件b. 全部检查项目合格率的平均值达 85%3.测量监理工作控制专业要点及验收质量标准。3.1 水准点闭塞差±12√L (mm) L：为水准点之间的水平距离，单位为 km3.2 导线方位角闭合差: ±40″√n n：为测站数3.3 直接丈量测距允差符合表 3.3 表 3.3序号固定测桩距离(m)允许偏差1<2001/50002200—5001/100003>5001/200004.管道控制要点及质量标准4.1 沟槽4.1.1 槽底土壤严禁扰动及水浸泡，如超挖，严禁用土回填。4.12 人工挖槽时，堆土高度不宜超过 1.5m ，且距槽口边缘不宜小于 0.8 m 。 4.1.3 沟槽允差应符合表 4.1.2 规定 表 4.1.2序号项 目允差(mm)检验频率检验方法范围点数1槽底高程±20两井之间3用水准仪测量2槽底中线每侧宽度不少于规定两井之间6挂中心线用尺量每测计 3点3沟槽边坡不陡于规两井之间6用坡度尺检验每测计 3 点1定4.2 平基、管座：按设计要求施工平基、管座施工允差符合表 4.2 规定 表 4.2 序号项 目允差(mm)检验频率检验方法范围点数1△砼抗压强度均值符合设计均值1001 组必须符合专业标准的规定2垫 层中线每侧宽度不小于设计规定100mm2挂中心线用尺量每侧计 1点高程0/-15mm101用水准仪测量3平 基中线每侧宽度+10m/0102挂中心线用尺量每侧计 1点高程0/-15mm101用水准仪测量厚度不小于设计规定101用尺量4管 座肩宽+10mm-5mm102挂边线用尺量每侧计 1 点肩高±20mm102用水准仪测量每侧计 1 点5蜂窝面积≤1%两井之间(每侧面)1用尺量峰窝总面积4.3 安管4.3.1 管道必须垫稳，管底边坡不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物。4.3.2 安管允差应符合表，4.3.2 规定。 表 4.3.2序号项 ...
