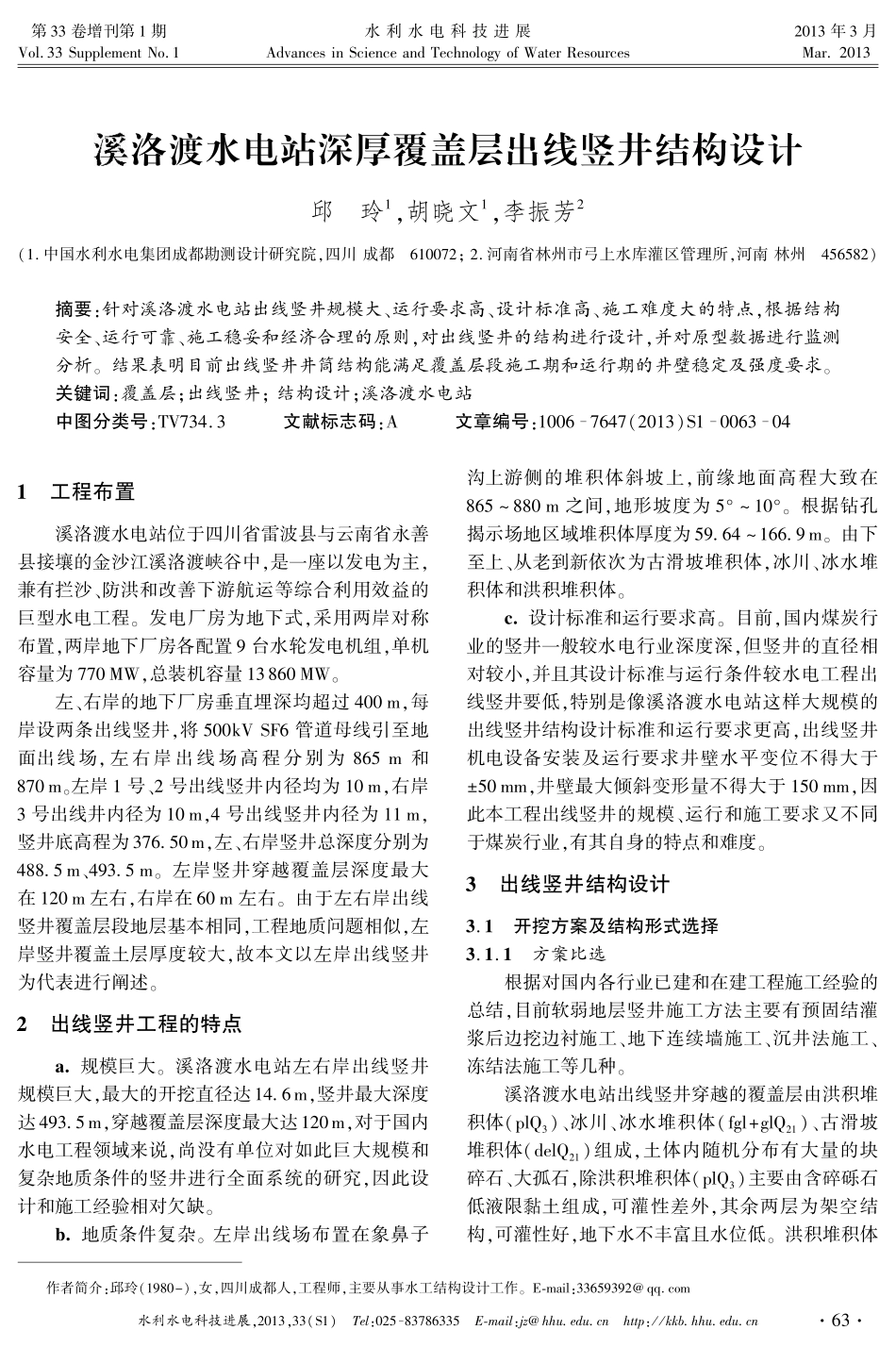

溪洛渡水电站深厚覆盖层出线竖井结构设计VIP免费

水利水电科技进展,2013,33(S1)摇 Tel:025 83786335摇 E鄄mail:jz@ hhu. edu. cn摇 http:/ / kkb. hhu. edu. cn第 33 卷增刊第 1 期Vol. 33 Supplement No. 1水 利 水 电 科 技 进 展Advances in Science and Technology of Water Resources2013 年 3 月Mar. 2013作者简介:邱玲(1980-),女,四川成都人,工程师,主要从事水工结构设计工作。 E鄄mail:33659392@ qq. com溪洛渡水电站深厚覆盖层出线竖井结构设计邱摇 玲1,胡晓文1,李振芳2(1. 中国水利水电集团成都勘测设计研究院,四川 成都摇 610072; 2. 河南省林州市弓上水库灌区管理所,河南 林州摇 456582)摘要:针对溪洛渡水电站出线竖井规模大、运行要求高、设计标准高、施工难度大的特点,根据结构安全、运行可靠、施工稳妥和经济合理的原则,对出线竖井的结构进行设计,并对原型数据进行监测分析。 结果表明目前出线竖井井筒结构能满足覆盖层段施工期和运行期的井壁稳定及强度要求。关键词:覆盖层;出线竖井; 结构设计;溪洛渡水电站中图分类号:TV734. 3摇 摇 摇 文献标志码:A摇 摇 摇 文章编号:10067647(2013)S10063041摇 工程布置溪洛渡水电站位于四川省雷波县与云南省永善县接壤的金沙江溪洛渡峡谷中,是一座以发电为主,兼有拦沙、防洪和改善下游航运等综合利用效益的巨型水电工程。 发电厂房为地下式,采用两岸对称布置,两岸地下厂房各配置 9 台水轮发电机组,单机容量为 770 MW,总装机容量 13 860 MW。左、右岸的地下厂房垂直埋深均超过 400 m,每岸设两条出线竖井,将 500kV SF6 管道母线引至地面出线 场, 左 右 岸 出 线 场 高 程 分 别 为 865 m 和870 m。左岸 1 号、2 号出线竖井内径均为 10 m,右岸3 号出线井内径为 10 m,4 号出线竖井内径为 11 m,竖井底高程为 376郾 50 m,左、右岸竖井总深度分别为488郾 5 m、493郾 5 m。 左岸竖井穿越覆盖层深度最大在 120 m 左右,右岸在 60 m 左右。 由于左右岸出线竖井覆盖层段地层基本相同,工程地质问题相似,左岸竖井覆盖土层厚度较大,故本文以左岸出线竖井为代表进行阐述。2摇 出线竖井工程的特点a. 规模巨大。 溪洛渡水电站左右岸出线竖井规模巨大,最大的开挖直径达 14郾 6 m,竖井最大深度达 493郾 5 m,穿越覆盖层深度最大达 120 m,对于国内水电工程领域来说,尚没有单位对如此巨大规模和复杂地质条件的竖井进行全面系统的研究...
