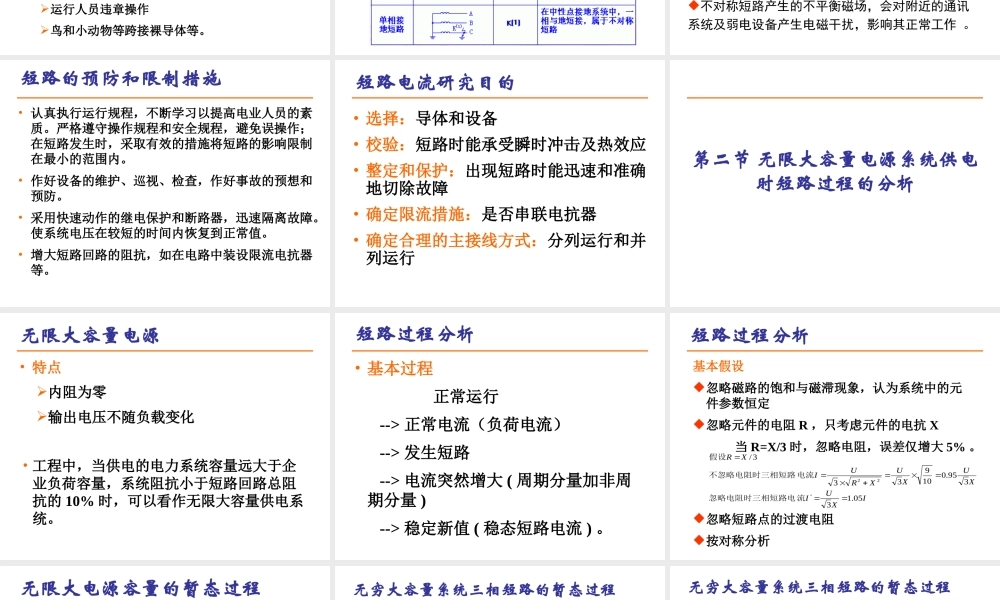

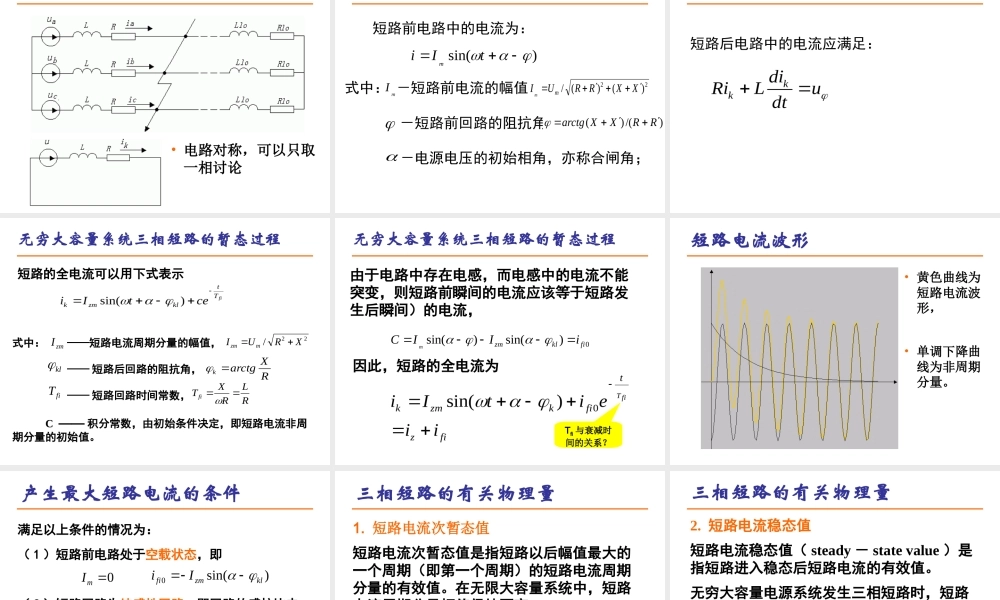

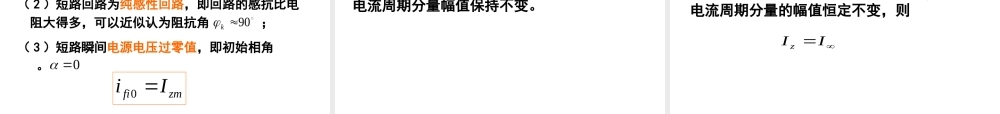

第四章 短路电流计算及电气设备的选择与校验短路电流短路电流的基本概念短路电流暂态过程理想供电系统三相短路电流计算短路电流的电动力效应及热效应第一节 概述短路的定义• 短路的定义所谓短路是指电力系统中带电部分与大地( 包括设备的外壳、变压器的铁芯、低压线路的中线等 ) 之间，以及不同相之间的短接。 ( 相与相或相与地短接 )• 这种短接可能是通过小阻抗的回路，或者是电弧的形式形成。• 在中性点非有效接地系统中，短路故障主要是各种相间短路，而单相接地不会造成短路，属于一种运行障碍。短路原因• 引起绝缘损坏的原因：过电压绝缘的自然老化和污秽运行人员维护不周直接的机械损伤• 电力系统其他一些故障也可能导致短路：输电线路断线和倒杆事故运行人员违章操作鸟和小动物等跨接裸导体等。短路种类短路的危害短路电流的热效应使设备急剧发热，可能导致设备过热损坏 ；短路电流产生很大的电动力，可能使设备永久变形或严重损坏 ；短路时系统电压大幅度下降，严重影响用户的正常工作 ；短路可能使电力系统的运行失去稳定 ；不对称短路产生的不平衡磁场，会对附近的通讯系统及弱电设备产生电磁干扰，影响其正常工作 。短路电流基本概念—短路危害短路的预防和限制措施• 认真执行运行规程，不断学习以提高电业人员的素质。严格遵守操作规程和安全规程，避免误操作；在短路发生时，采取有效的措施将短路的影响限制在最小的范围内。• 作好设备的维护、巡视、检查，作好事故的预想和预防。• 采用快速动作的继电保护和断路器，迅速隔离故障。使系统电压在较短的时间内恢复到正常值。• 增大短路回路的阻抗，如在电路中装设限流电抗器等。短路电流研究目的• 选择：导体和设备• 校验：短路时能承受瞬时冲击及热效应• 整定和保护：出现短路时能迅速和准确地切除故障• 确定限流措施：是否串联电抗器• 确定合理的主接线方式：分列运行和并列运行第二节 无限大容量电源系统供电时短路过程的分析无限大容量电源• 特点内阻为零输出电压不随负载变化• 工程中，当供电的电力系统容量远大于企业负荷容量，系统阻抗小于短路回路总阻抗的 10% 时，可以看作无限大容量供电系统。短路过程分析• 基本过程 正常运行 --> 正常电流（负荷电流） --> 发生短路 --> 电流突然增大 ( 周期分量加非周期分量 ) --> 稳定新值 ( 稳态短路电流 ) 。短路过程分析基...
