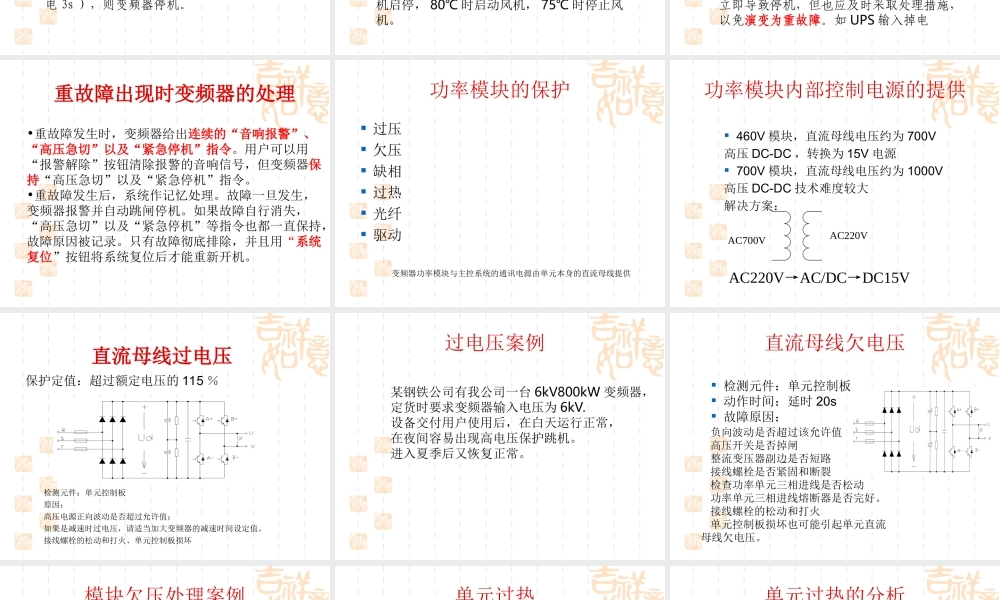

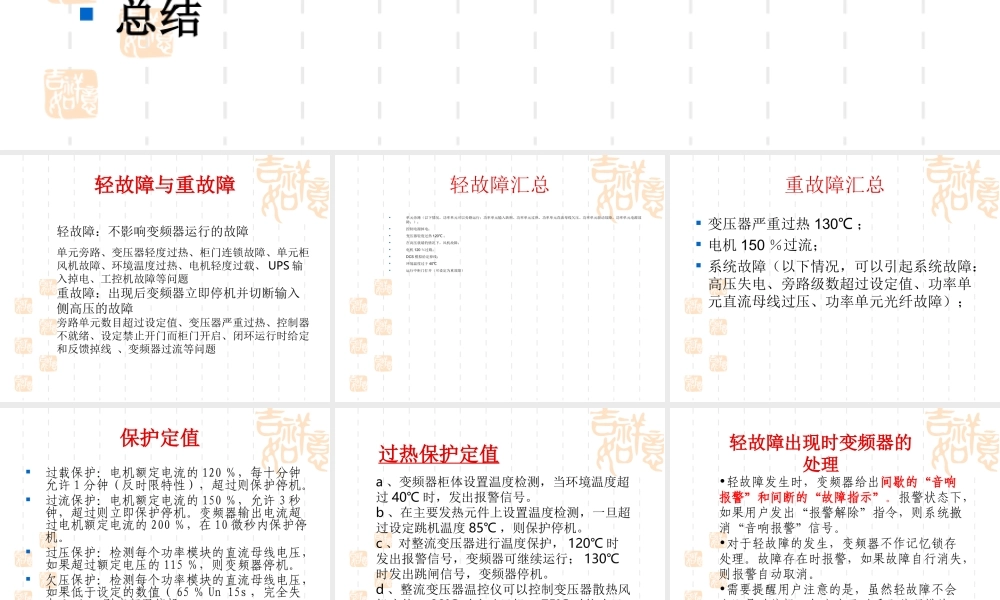

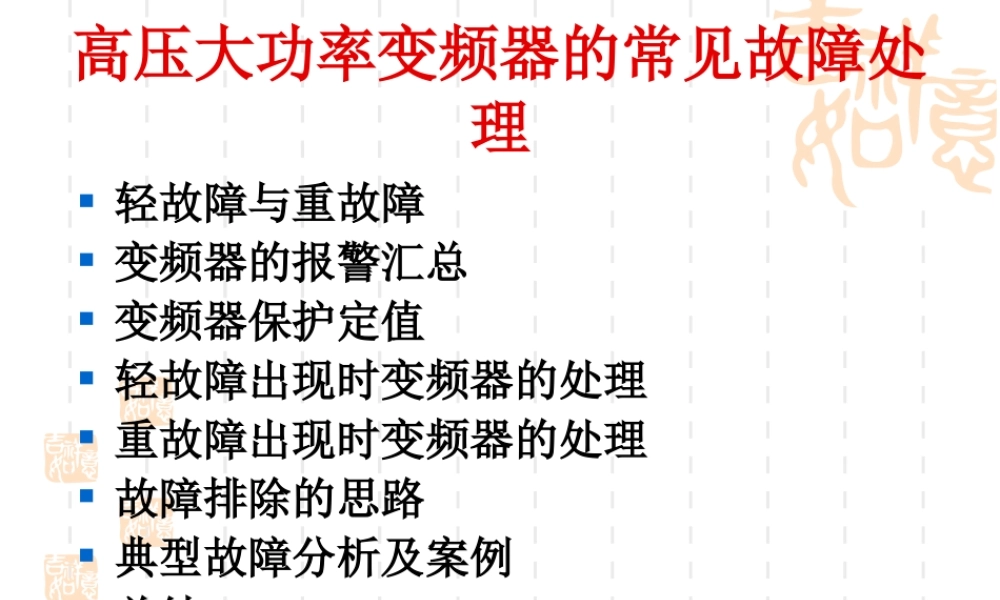

高压大功率变频器的常见故障处理 轻故障与重故障 变频器的报警汇总 变频器保护定值 轻故障出现时变频器的处理 重故障出现时变频器的处理 故障排除的思路 典型故障分析及案例 总结 轻故障与重故障轻故障：不影响变频器运行的故障单元旁路、变压器轻度过热、柜门连锁故障、单元柜风机故障、环境温度过热、电机轻度过载、 UPS 输入掉电、工控机故障等问题 重故障：出现后变频器立即停机并切断输入侧高压的故障旁路单元数目超过设定值、变压器严重过热、控制器不就绪、设定禁止开门而柜门开启、闭环运行时给定和反馈掉线 、变频器过流等问题 轻故障汇总单元旁路（以下情况，功率单元可以旁路运行：功率单元输入缺相、功率单元过热、功率单元直流母线欠压、功率单元驱动故障、功率单元电源故障；）；控制电源掉电；变压器轻度过热 120℃ ；在高压就绪的情况下，风机故障；电机 120 ％过载；DCS 模拟给定掉线；环境温度过于 40℃运行中柜门打开（可设定为重故障） 重故障汇总 变压器严重过热 130℃ ； 电机 150 ％过流； 系统故障（以下情况，可以引起系统故障：高压失电、旁路级数超过设定值、功率单元直流母线过压、功率单元光纤故障）； 保护定值 过载保护：电机额定电流的 120 ％，每十分钟允许 1 分钟（反时限特性），超过则保护停机。过流保护：电机额定电流的 150 ％，允许 3 秒钟，超过则立即保护停机。变频器输出电流超过电机额定电流的 200 ％，在 10 微秒内保护停机。过压保护：检测每个功率模块的直流母线电压，如果超过额定电压的 115 ％，则变频器停机。欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（ 65 ％ Un 15s ，完全失电 3s ），则变频器停机。 变压器部分过热保护定值 a 、变频器柜体设置温度检测，当环境温度超过 40℃ 时，发出报警信号。b 、在主要发热元件上设置温度检测，一旦超过设定跳机温度 85℃ ，则保护停机。c 、对整流变压器进行温度保护， 120℃ 时发出报警信号，变频器可继续运行； 130℃时发出跳闸信号，变频器停机。d 、整流变压器温控仪可以控制变压器散热风机启停， 80℃ 时启动风机， 75℃ 时停止风机。 轻故障出现时变频器的处理•轻故障发生时，变频器给出间歇的“音响报警”和间断的“故障指示”。报警状态下，如果用户发出“报警解除”指令，则系统撤消“音响报警”...
