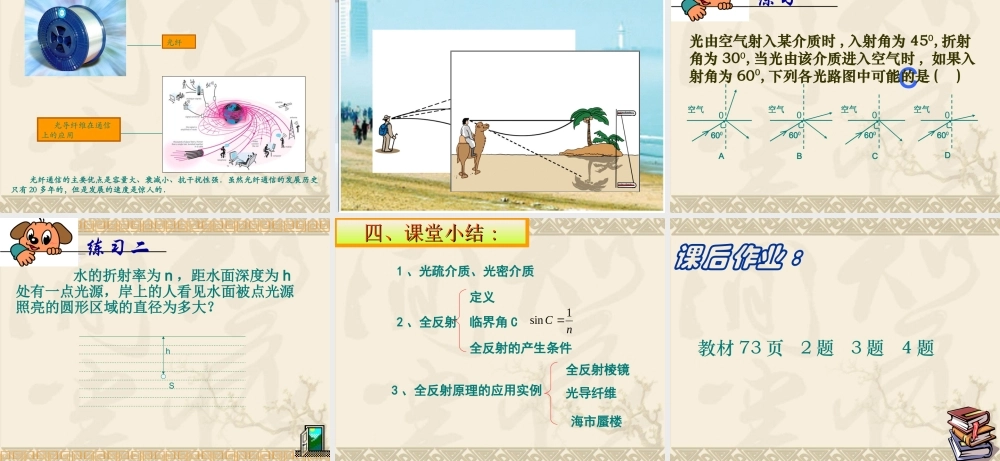

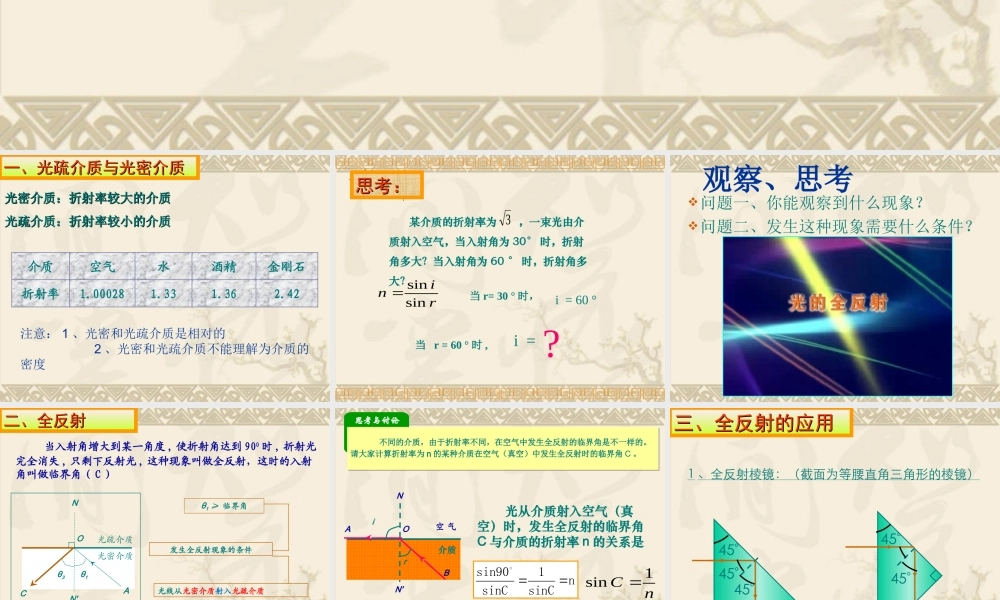

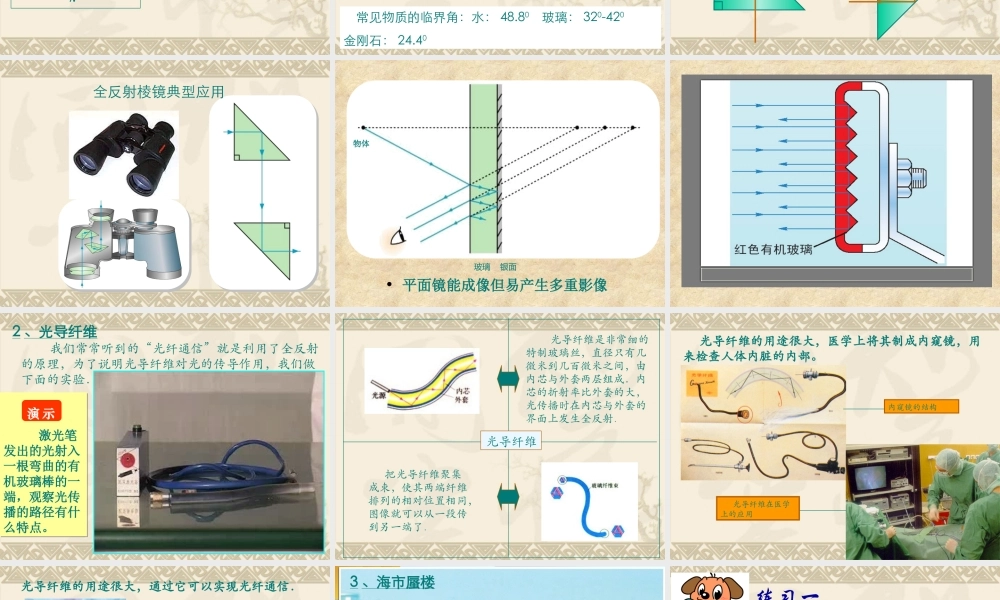

第三节、光的全反射注意: 1 、光密和光疏介质是相对的 2 、光密和光疏介质不能理解为介质的密度一、光疏介质与光密介质一、光疏介质与光密介质光密介质:折射率较大的介质光密介质:折射率较大的介质光疏介质:折射率较小的介质光疏介质:折射率较小的介质介质空气水酒精金刚石折射率1.000281.331.362.42 某介质的折射率为 ,一束光由介质射入空气,当入射角为 30° 时,折射角多大?当入射角为 60 ° 时,折射角多大?3rinsinsin当 r= 30 ° 时,i = 60 °当 r = 60 ° 时 , i = ?思考:思考:问题一、你能观察到什么现象?问题二、发生这种现象需要什么条件?观察、思考 当入射角增大到某一角度 , 使折射角达到 900 时 , 折射光完全消失 , 只剩下反射光 , 这种现象叫做全反射,这时的入射角叫做临界角( C )θ1θ3光密介质NN'AOC光疏介质光线从光密介质射入光疏介质θ1 ≥ 临界角发生全反射现象的条件二、全反射二、全反射 不同的介质,由于折射率不同,在空气中发生全反射的临界角是不一样的。请大家计算折射率为 n 的某种介质在空气(真空)中发生全反射时的临界角 C 。 不同的介质,由于折射率不同,在空气中发生全反射的临界角是不一样的。请大家计算折射率为 n 的某种介质在空气(真空)中发生全反射时的临界角 C 。 思考与讨论NA 介质N'O 空 气i rB nC1sin 光从介质射入空气(真空)时,发生全反射的临界角C 与介质的折射率 n 的关系是nsinC1sinCsin90 常见物质的临界角:水: 48.80 玻璃: 320-420 金刚石: 24.401 、全反射棱镜:(截面为等腰直角三角形的棱镜)4545454545三、全反射的应用三、全反射的应用全反射棱镜典型应用• 平面镜能成像但易产生多重影像物体玻璃银面 激光笔发出的光射入一根弯曲的有机玻璃棒的一端,观察光传播的路径有什么特点。 激光笔发出的光射入一根弯曲的有机玻璃棒的一端,观察光传播的路径有什么特点。示演2 、光导纤维 我们常常听到的“光纤通信”就是利用了全反射的原理,为了说明光导纤维对光的传导作用,我们做下面的实验. 光导纤维是非常细的特制玻璃丝,直径只有几微米到几百微米之间,由内芯与外套两层组成.内芯的折射率比外套的大,光传播时在内芯与外套的界面上发生全反射. 把光导纤维聚集成束,使其两端纤维排列的相对位置相同,图像就可以从一段传到另一端了.光导纤维 光导...
