575欧姆定律在串并联电路中的应用VIP免费

575欧姆定律在串并联电路中的应用575欧姆定律在串并联电路中的应用575欧姆定律在串并联电路中的应用

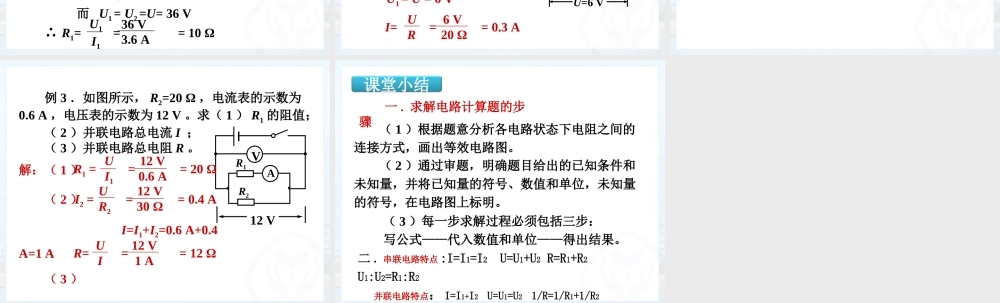

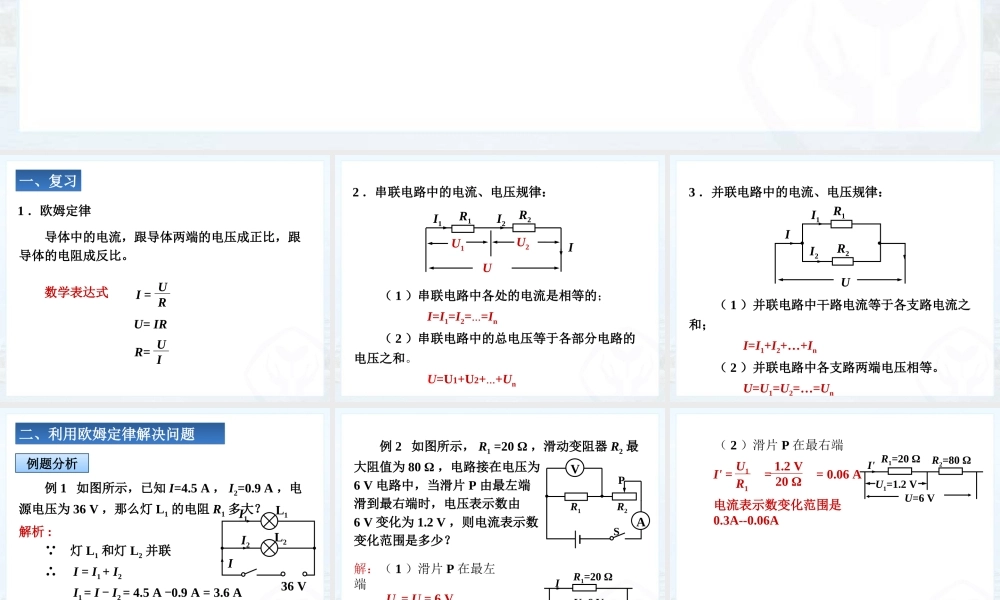

第四节 欧姆定律在串并联电路中的应用赵喜海 导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。1 .欧姆定律 数学表达式一、复习一、复习I = URR= UIU= IR ( 1 )串联电路中各处的电流是相等的; I=I1=I2=…=In ( 2 )串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un2 .串联电路中的电流、电压规律:R2UIR1U1U2I2I1I1II2R2R1U ( 1 )并联电路中干路电流等于各支路电流之和; I=I1+I2+…+In ( 2 )并联电路中各支路两端电压相等。 U=U1=U2=…=Un3 .并联电路中的电流、电压规律: 例 1 如图所示,已知 I=4.5 A , I2=0.9 A ,电源电压为 36 V ,那么灯 L1 的电阻 R1 多大? 解析 : ∵ 灯 L1 和灯 L2 并联 ∴ I = I1 + I2 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A 而 U1 = U2 =U= 36 VL2I2I36 VL1I1二、利用欧姆定律解决问题二、利用欧姆定律解决问题例题分析 ∴ R1= = = 10 ΩU1I136 V3.6 A 例 2 如图所示, R1 =20 Ω ,滑动变阻器 R2 最大阻值为 80 Ω ,电路接在电压为6 V 电路中,当滑片 P 由最左端滑到最右端时,电压表示数由6 V 变化为 1.2 V ,则电流表示数变化范围是多少?AVR1R2SP解:( 1 )滑片 P 在最左端U=6 VR1=20 ΩII= = = 0.3 AUR6 V 20 ΩU1 = U = 6 V ( 2 )滑片 P 在最右端U=6 VR1=20 ΩI'R2=80 ΩU1=1.2 VI' = = = 0.06 A电流表示数变化范围是0.3A--0.06AU1R11.2 V20 Ω 例 3 .如图所示, R2=20 Ω ,电流表的示数为0.6 A ,电压表的示数为 12 V 。求( 1 ) R1 的阻值; ( 2 )并联电路总电流 I ; ( 3 )并联电路总电阻 R 。解:( 1 ) ( 2 ) I=I1+I2=0.6 A+0.4 A=1 A ( 3 )R2R1AV12 VR1 = = = 20 ΩUI112 V0.6 AI2 = = = 0.4 AUR212 V30 ΩR= = = 12 ΩUI12 V1 A 一 . 求解电路计算题的步骤 ( 1 )根据题意分析各电路状态下电阻之间的连接方式,画出等效电路图。 ( 2 )通过审题,明确题目给出的已知条件和未知量,并将已知量的符号、数值和单位,未知量的符号,在电路图上标明。 ( 3 )每一步求解过程必须包括三步: 写公式——代入数值和单位——得出结果。二 . 串联电路特点 :I=I1=I2 U=U1+U2 R=R1+R2 U1:U2=R1:R2 并联电路特点: I=I1+I2 U=U1=U2 1/R=1/R1+1/R2 I1:I2=1/R1:1/R2课堂小结
