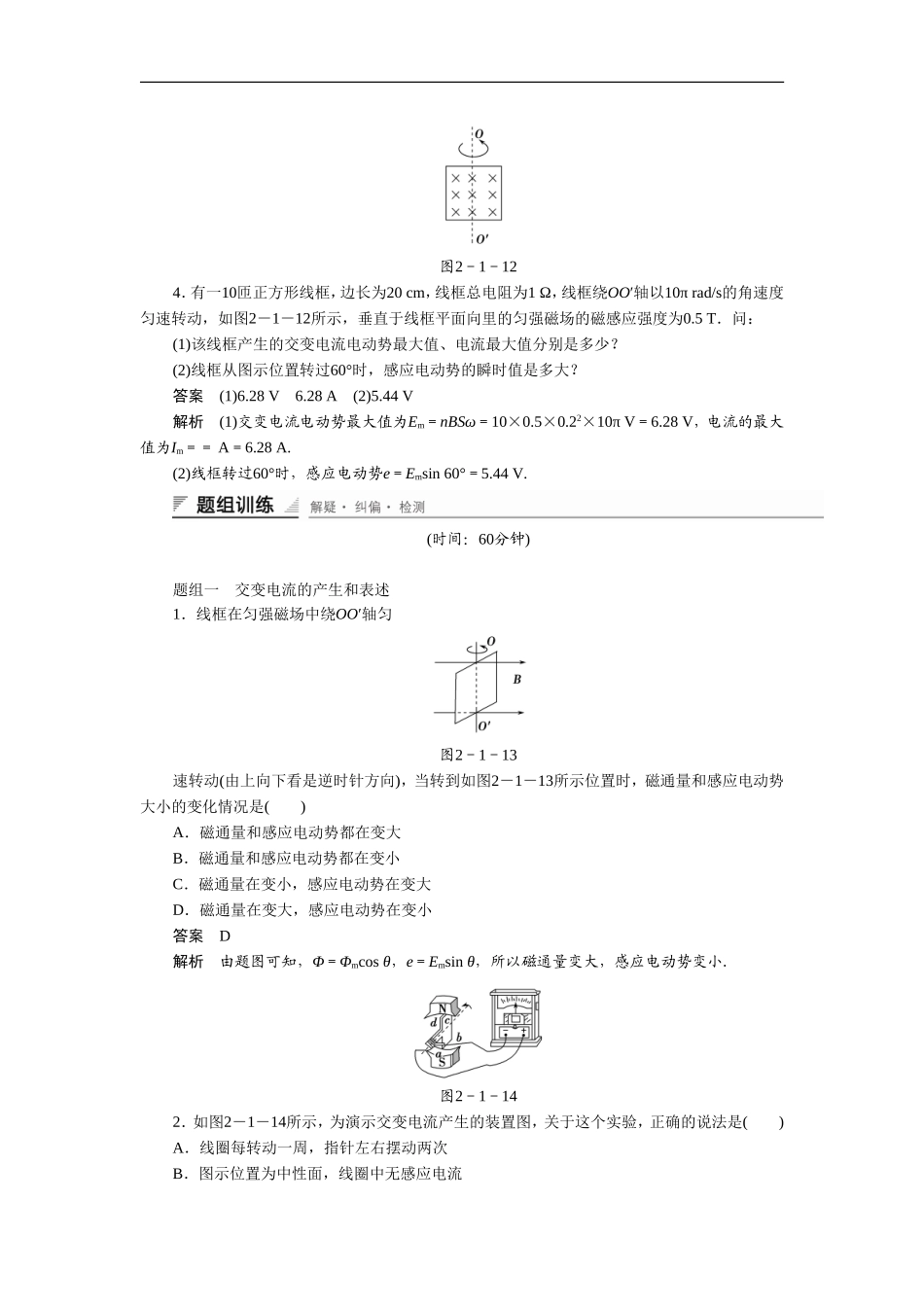

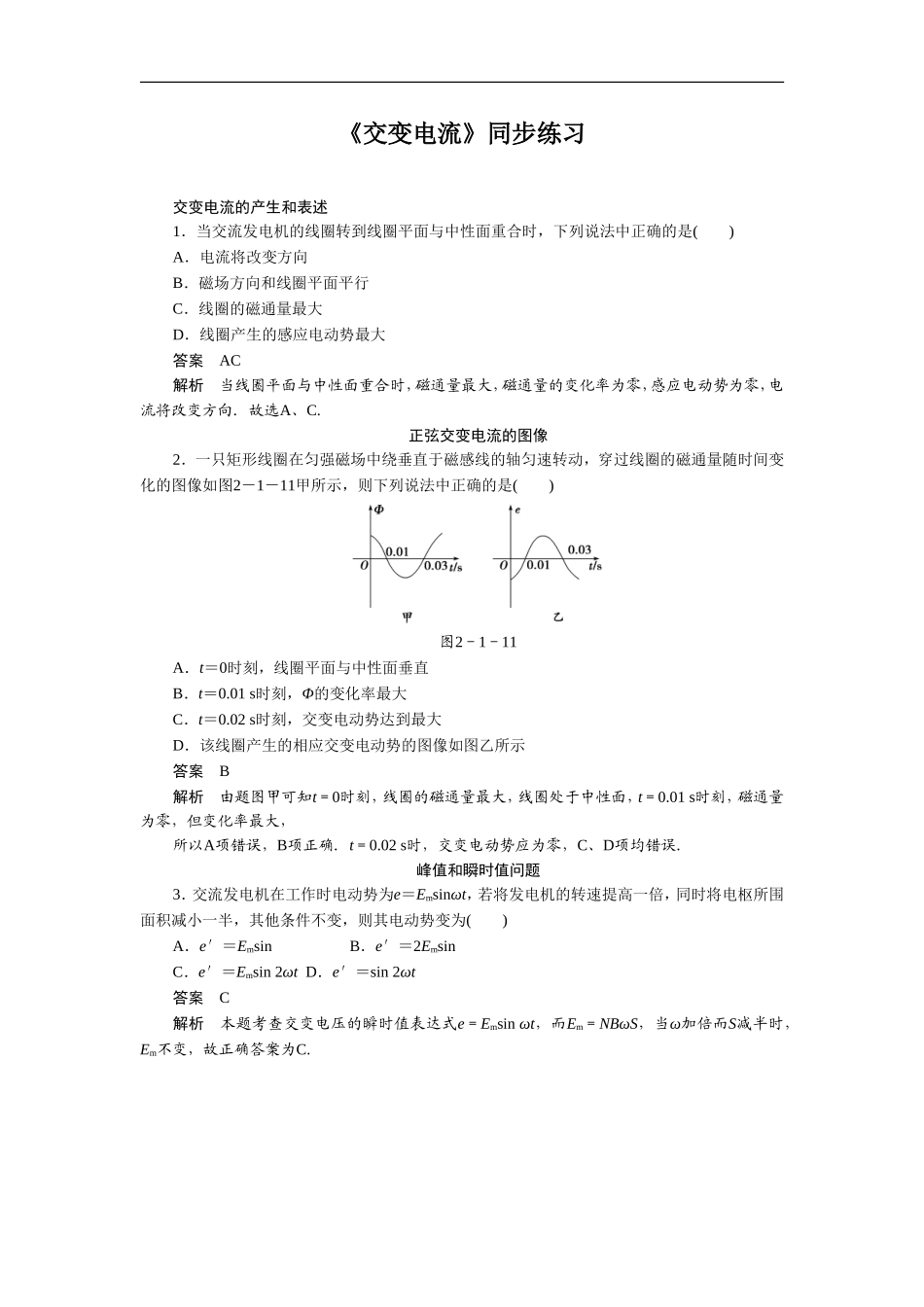

《交变电流》同步练习交变电流的产生和表述1.当交流发电机的线圈转到线圈平面与中性面重合时,下列说法中正确的是( )A.电流将改变方向B.磁场方向和线圈平面平行C.线圈的磁通量最大D.线圈产生的感应电动势最大答案 AC解析 当线圈平面与中性面重合时,磁通量最大,磁通量的变化率为零,感应电动势为零,电流将改变方向.故选A、C.正弦交变电流的图像2.一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变化的图像如图2-1-11甲所示,则下列说法中正确的是( )图2-1-11A.t=0时刻,线圈平面与中性面垂直B.t=0.01 s时刻,Φ的变化率最大C.t=0.02 s时刻,交变电动势达到最大D.该线圈产生的相应交变电动势的图像如图乙所示答案 B解析 由题图甲可知t=0时刻,线圈的磁通量最大,线圈处于中性面,t=0.01 s时刻,磁通量为零,但变化率最大,所以A项错误,B项正确.t=0.02 s时,交变电动势应为零,C、D项均错误.峰值和瞬时值问题3.交流发电机在工作时电动势为e=Emsinωt,若将发电机的转速提高一倍,同时将电枢所围面积减小一半,其他条件不变,则其电动势变为( )A.e′=Emsin B.e′=2EmsinC.e′=Emsin 2ωt D.e′=sin 2ωt[m]答案 C解析 本题考查交变电压的瞬时值表达式e=Emsin ωt,而Em=NBωS,当ω加倍而S减半时,Em不变,故正确答案为C.图2-1-124.有一10匝正方形线框,边长为20 cm,线框总电阻为1 Ω,线框绕OO′轴以10π rad/s的角速度匀速转动,如图2-1-12所示,垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T.问:(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少?(2)线框从图示位置转过60°时,感应电动势的瞬时值是多大?答案 (1)6.28 V 6.28 A (2)5.44 V解析 (1)交变电流电动势最大值为Em=nBSω=10×0.5×0.22×10π V=6.28 V,电流的最大值为Im== A=6.28 A.(2)线框转过60°时,感应电动势e=Emsin 60°=5.44 V.(时间:60分钟)题组一 交变电流的产生和表述1.线框在匀强磁场中绕OO′轴匀图2-1-13速转动(由上向下看是逆时针方向),当转到如图2-1-13所示位置时,磁通量和感应电动势大小的变化情况是( )A.磁通量和感应电动势都在变大B.磁通量和感应电动势都在变小C.磁通量在变小,感应电动势在变大D.磁通量在变大,感应电动势在变小答案 D解析 由题图可知,Φ=Φmcos θ,e=Emsin θ,所以磁通量变大,感应...
