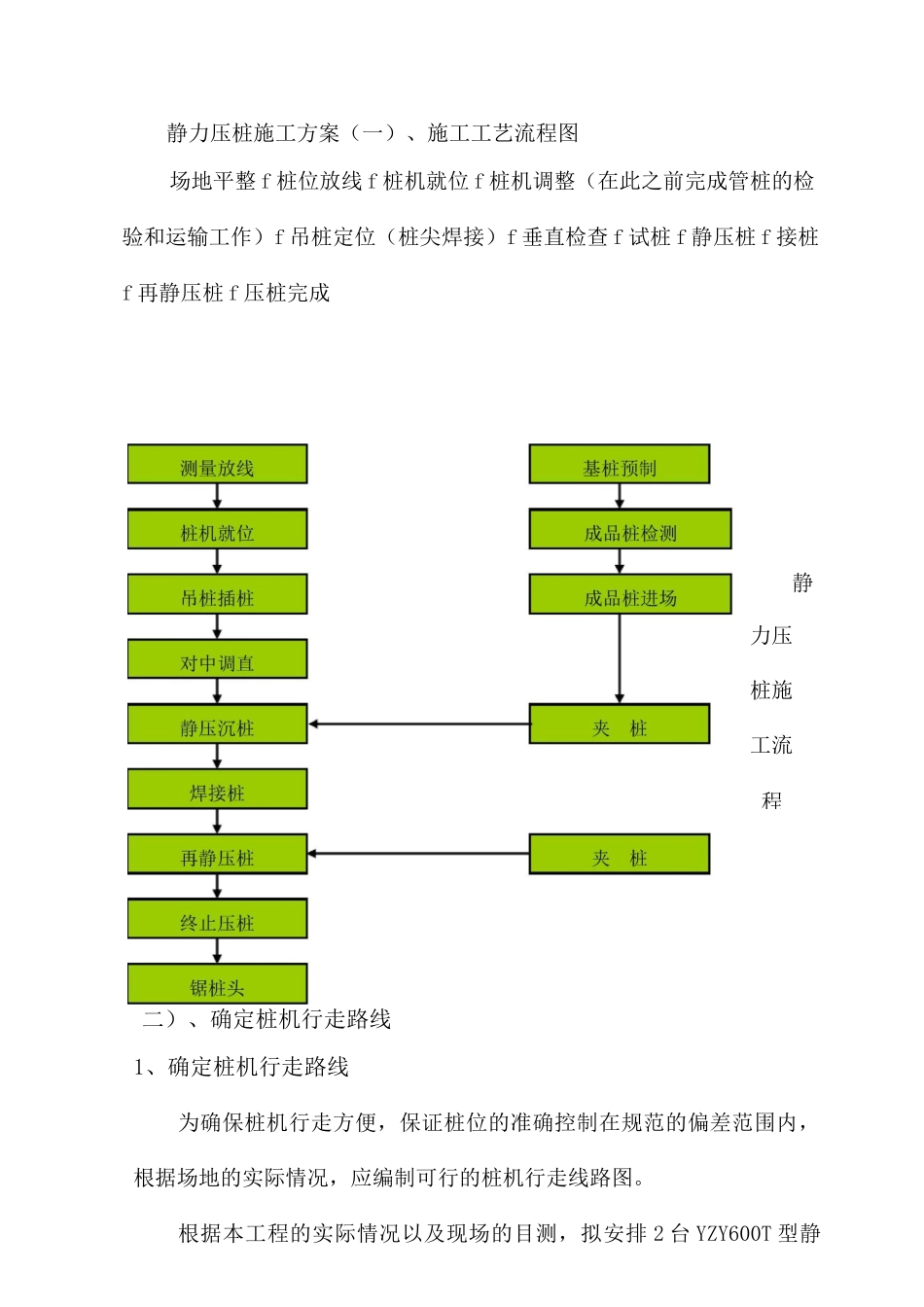

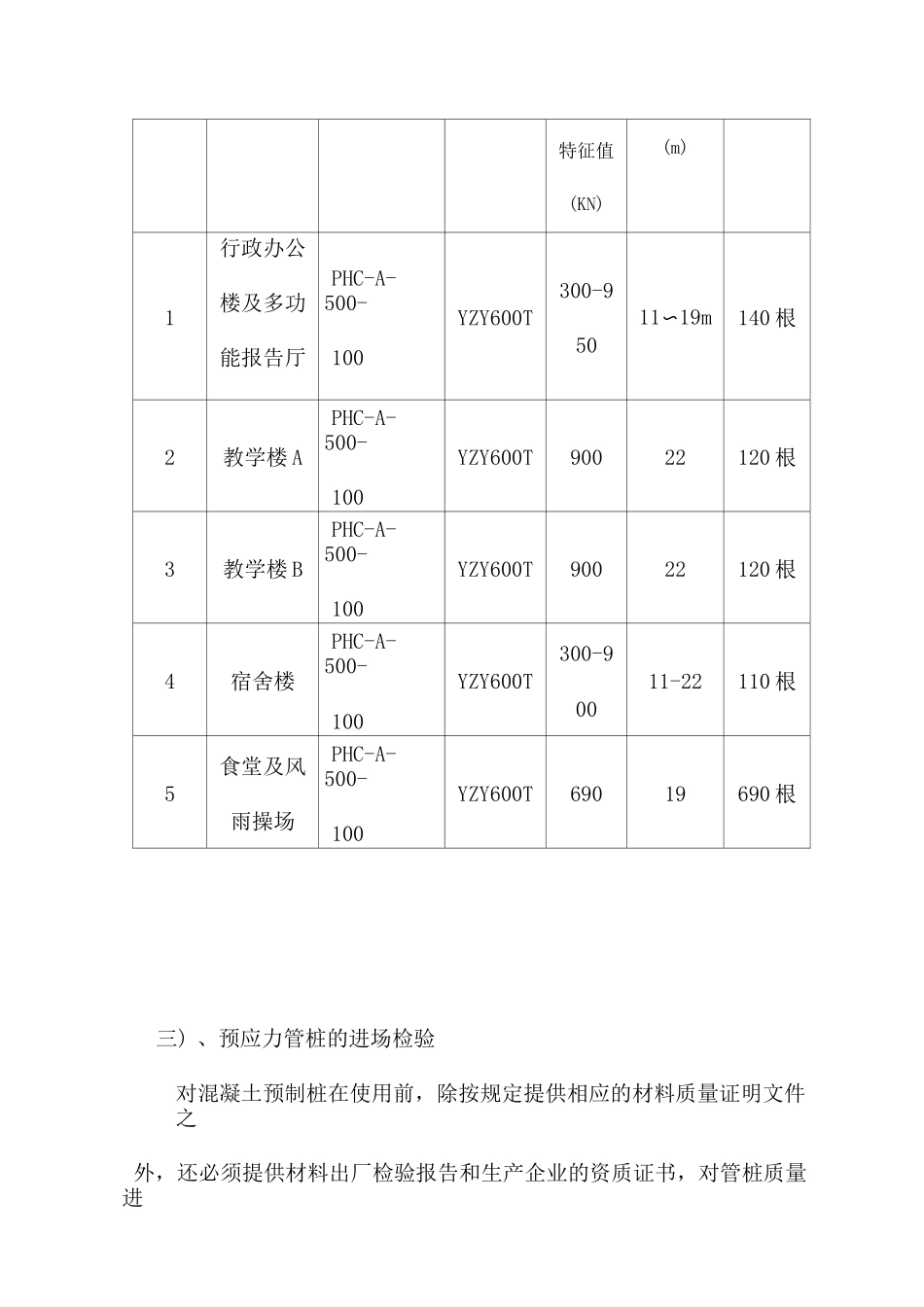

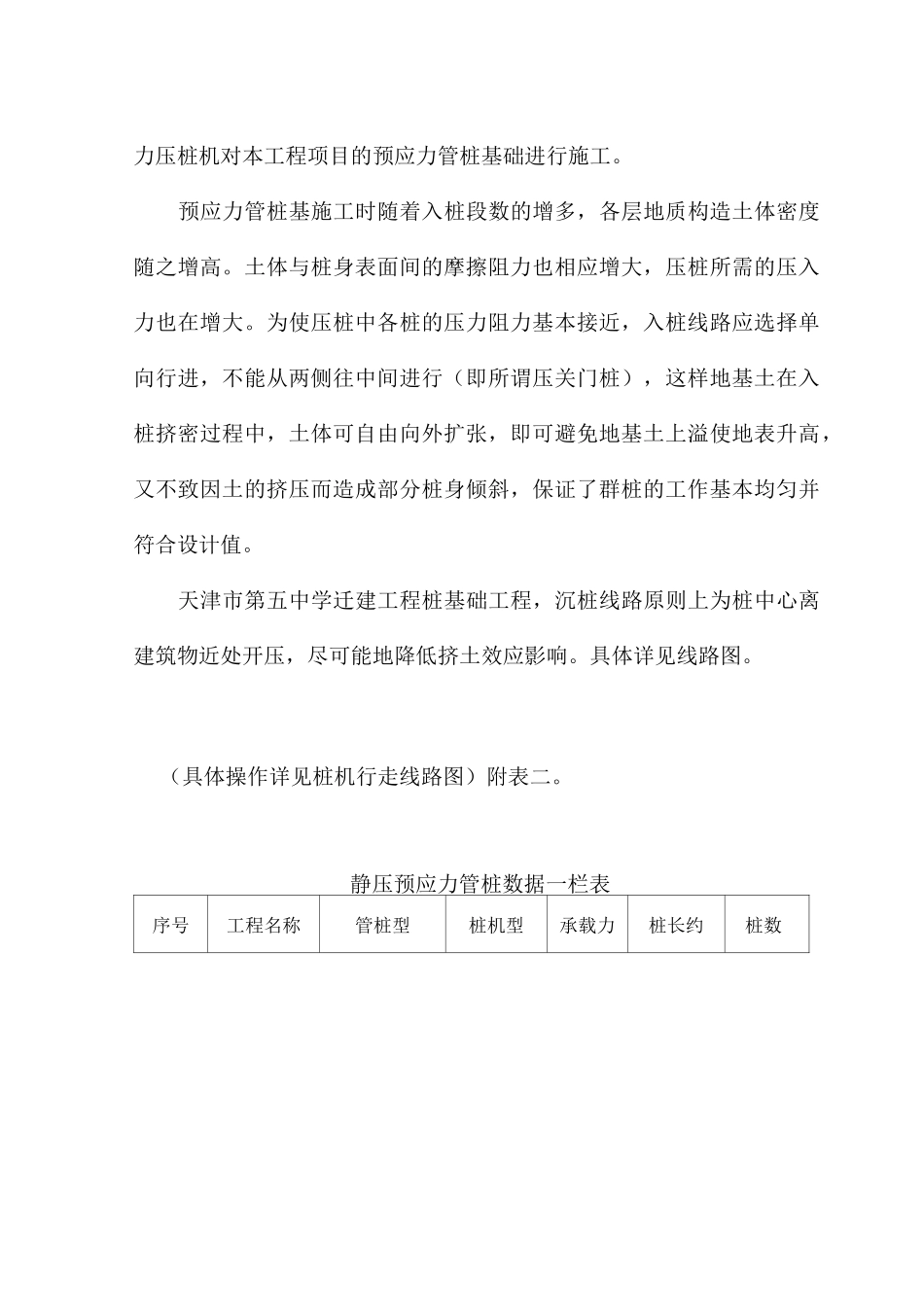

静力压桩施工流程静力压桩施工方案（一）、施工工艺流程图场地平整 f 桩位放线 f 桩机就位 f 桩机调整（在此之前完成管桩的检验和运输工作）f 吊桩定位（桩尖焊接）f 垂直检查 f 试桩 f 静压桩 f 接桩f 再静压桩 f 压桩完成二）、确定桩机行走路线1、确定桩机行走路线为确保桩机行走方便，保证桩位的准确控制在规范的偏差范围内，根据场地的实际情况，应编制可行的桩机行走线路图。根据本工程的实际情况以及现场的目测，拟安排 2 台 YZY600T 型静力压桩机对本工程项目的预应力管桩基础进行施工。预应力管桩基施工时随着入桩段数的增多，各层地质构造土体密度随之增高。土体与桩身表面间的摩擦阻力也相应增大，压桩所需的压入力也在增大。为使压桩中各桩的压力阻力基本接近，入桩线路应选择单向行进，不能从两侧往中间进行（即所谓压关门桩），这样地基土在入桩挤密过程中，土体可自由向外扩张，即可避免地基土上溢使地表升高，又不致因土的挤压而造成部分桩身倾斜，保证了群桩的工作基本均匀并符合设计值。天津市第五中学迁建工程桩基础工程，沉桩线路原则上为桩中心离建筑物近处开压，尽可能地降低挤土效应影响。具体详见线路图。（具体操作详见桩机行走线路图）附表二。静压预应力管桩数据一栏表序号工程名称管桩型桩机型承载力桩长约桩数特征值(KN)(m)1行政办公楼及多功能报告厅PHC-A-500-100YZY600T300-95011〜19m140 根2教学楼 APHC-A-500-100YZY600T90022120 根3教学楼 BPHC-A-500-100YZY600T90022120 根4宿舍楼PHC-A-500-100YZY600T300-90011-22110 根5食堂及风雨操场PHC-A-500-100YZY600T69019690 根三) 、预应力管桩的进场检验对混凝土预制桩在使用前，除按规定提供相应的材料质量证明文件之外，还必须提供材料出厂检验报告和生产企业的资质证书，对管桩质量进行进场验收。1、管桩的外观质量要求：项目质量粘皮和麻面局部粘皮和麻面累计面积不大于桩身总面积的0.5%,其深度不得大于 10mm，允许做有效修补。桩身合缝漏浆合缝漏浆深度小于主筋保护层厚度，每处漏浆长度不大于 300mm，累计长度不大于管桩长度的 10%，或对称漏浆的搭接长度不大于 100mm，允许做有效修补。局部磕损磕损深度不大于 10mm，每处面积不大于 50cm2，允许做有效的修补。内处表面露筋不允许。表面裂缝不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。端面平整度管桩端面混凝土及主筋镦头不得高出端板平面。断头、脱...
