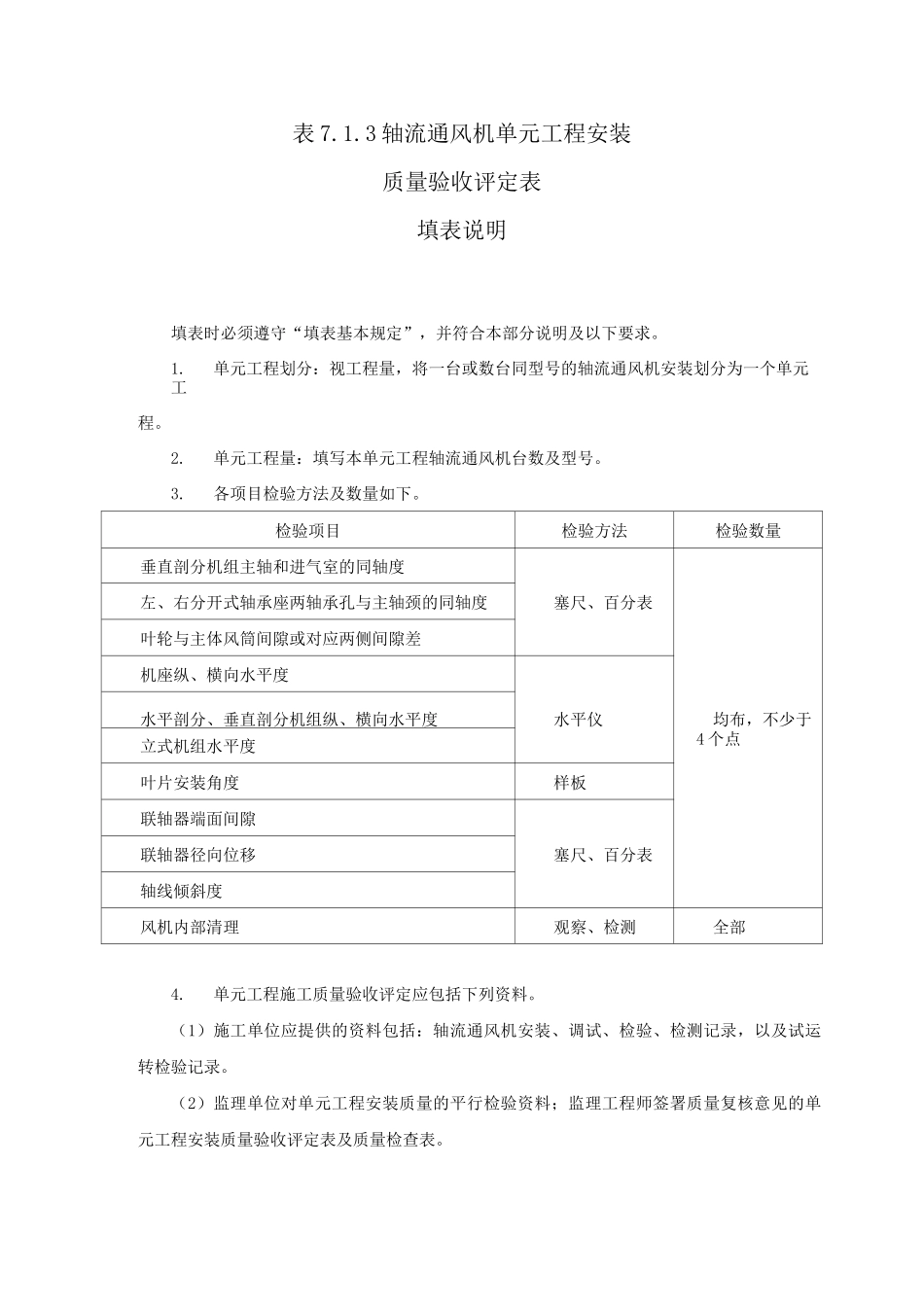

表 7.1.3 轴流通风机单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：视工程量，将一台或数台同型号的轴流通风机安装划分为一个单元工程。2.单元工程量：填写本单元工程轴流通风机台数及型号。3.各项目检验方法及数量如下。检验项目检验方法检验数量垂直剖分机组主轴和进气室的同轴度左、右分开式轴承座两轴承孔与主轴颈的同轴度塞尺、百分表叶轮与主体风筒间隙或对应两侧间隙差机座纵、横向水平度水平剖分、垂直剖分机组纵、横向水平度水平仪均布，不少于立式机组水平度4 个点叶片安装角度样板联轴器端面间隙联轴器径向位移塞尺、百分表轴线倾斜度风机内部清理观察、检测全部4.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提供的资料包括：轴流通风机安装、调试、检验、检测记录，以及试运转检验记录。（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。5.设计值按设计图填写，并将设计值用括号“（）”标出。检测值填写实际测量值。6.单元工程安装质量检验项目质量标准。（1）合格等级标准。1）主控项目检测点应 100%符合合格标准。2）一般项目检测点应 90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。（2）优良等级标准。在合格标准基础上，主控项目和一般项目的所有检测点应 90%及以上符合优良标准。7.单元工程安装质量评定分为合格和优良两个等级，其标准如下。（1）合格等级标准。1）检验项目应符合 SL637—2012 第 3.2.5 条 1 款的要求。2）主要部件的调试及操作试验应符合 SL637—2012 和相关专业标准的规定。3）各项报验资料应符合 SL637—2012 的要求。（2）优良等级标准。在合格等级标准基础上，有 70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。水利水电工程表 7.1.3 轴流通风机单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数优良数合格数优良数1单元工程安装质量（见表 7.1.3.1）各项试验和试运转符合 SL637—2012 和相关专业标准的规定。单元工程试运转质量（见表 7.1.3.2）安装单位自评意见各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为，其中主控项目优良标准...
