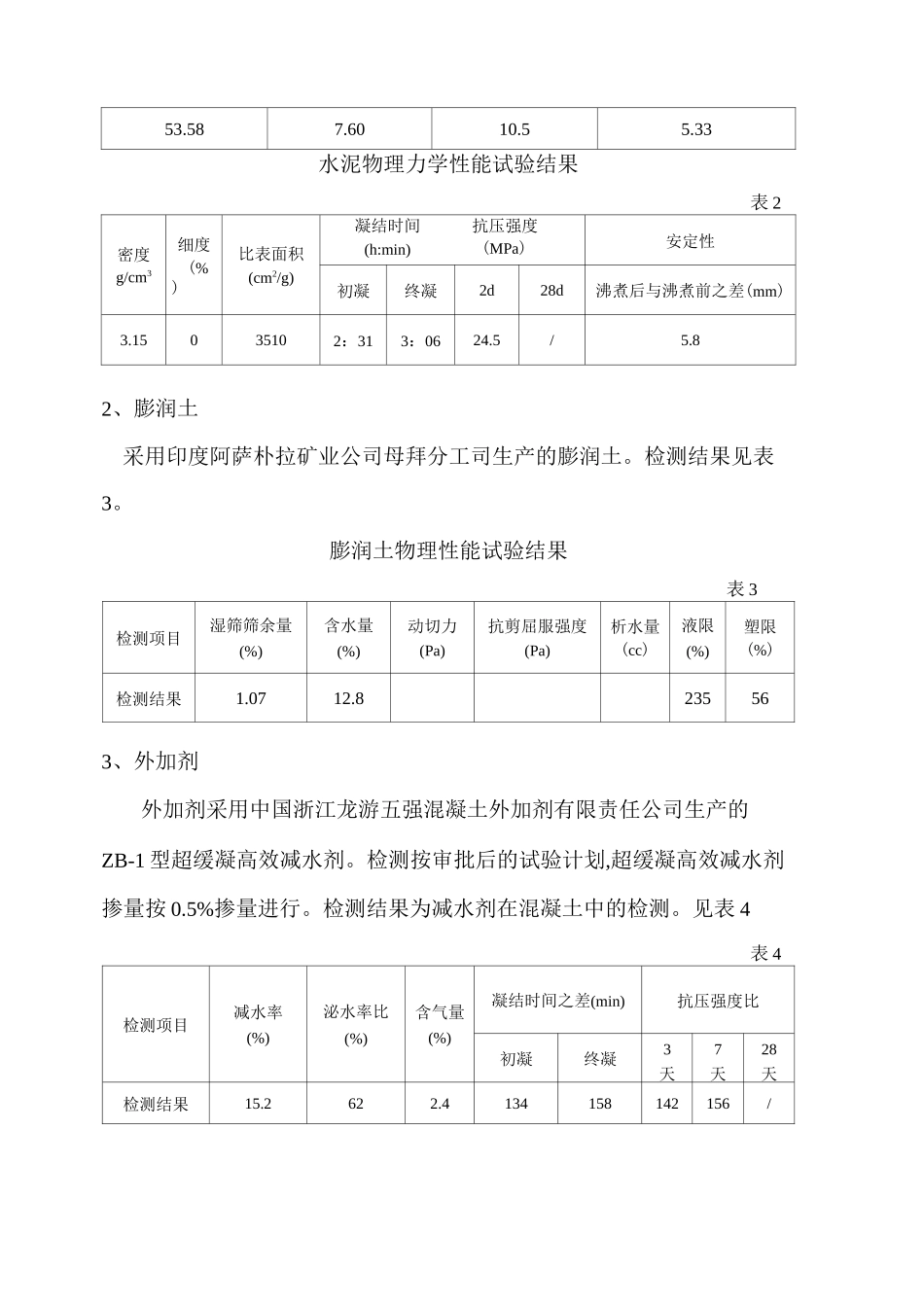

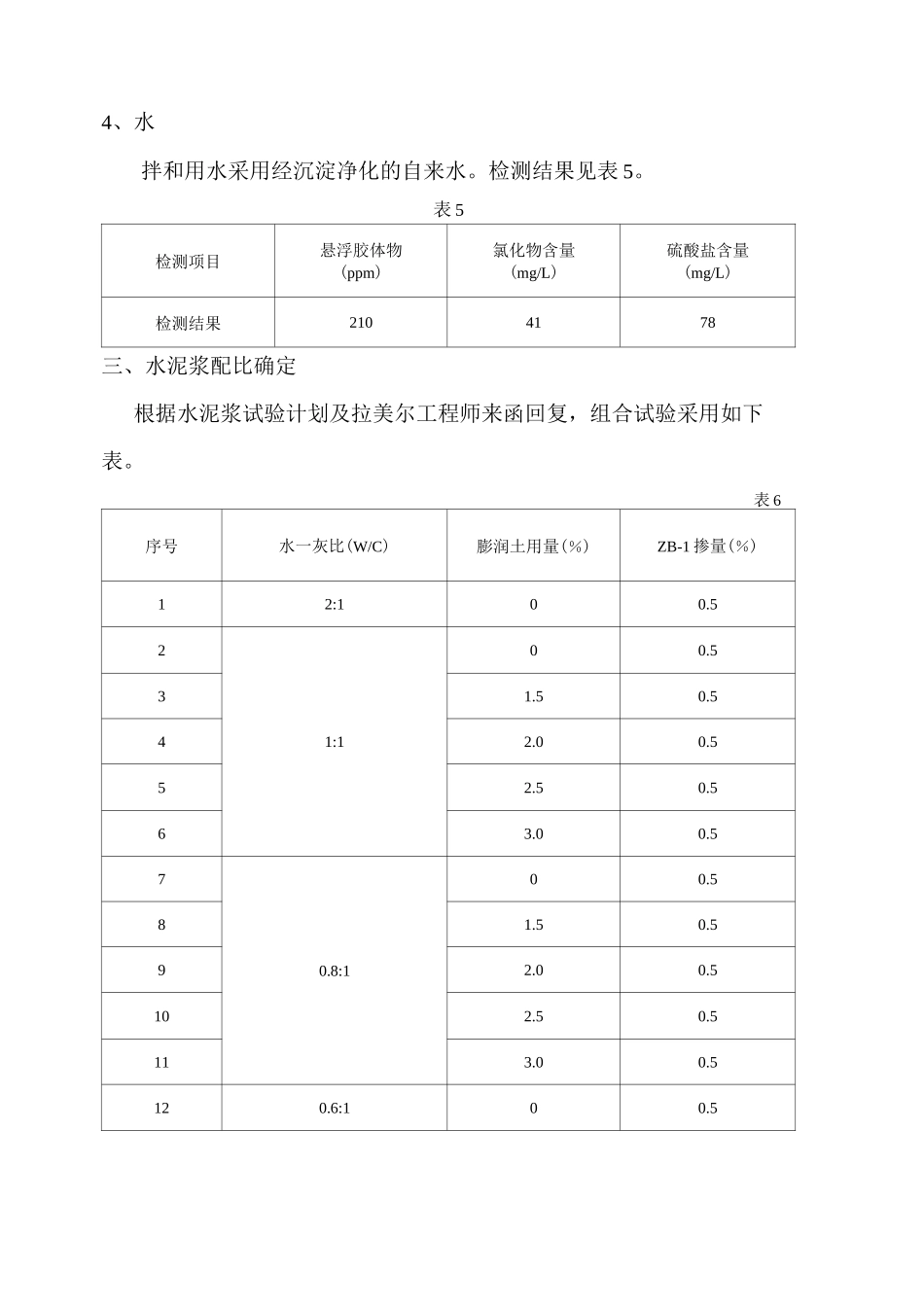

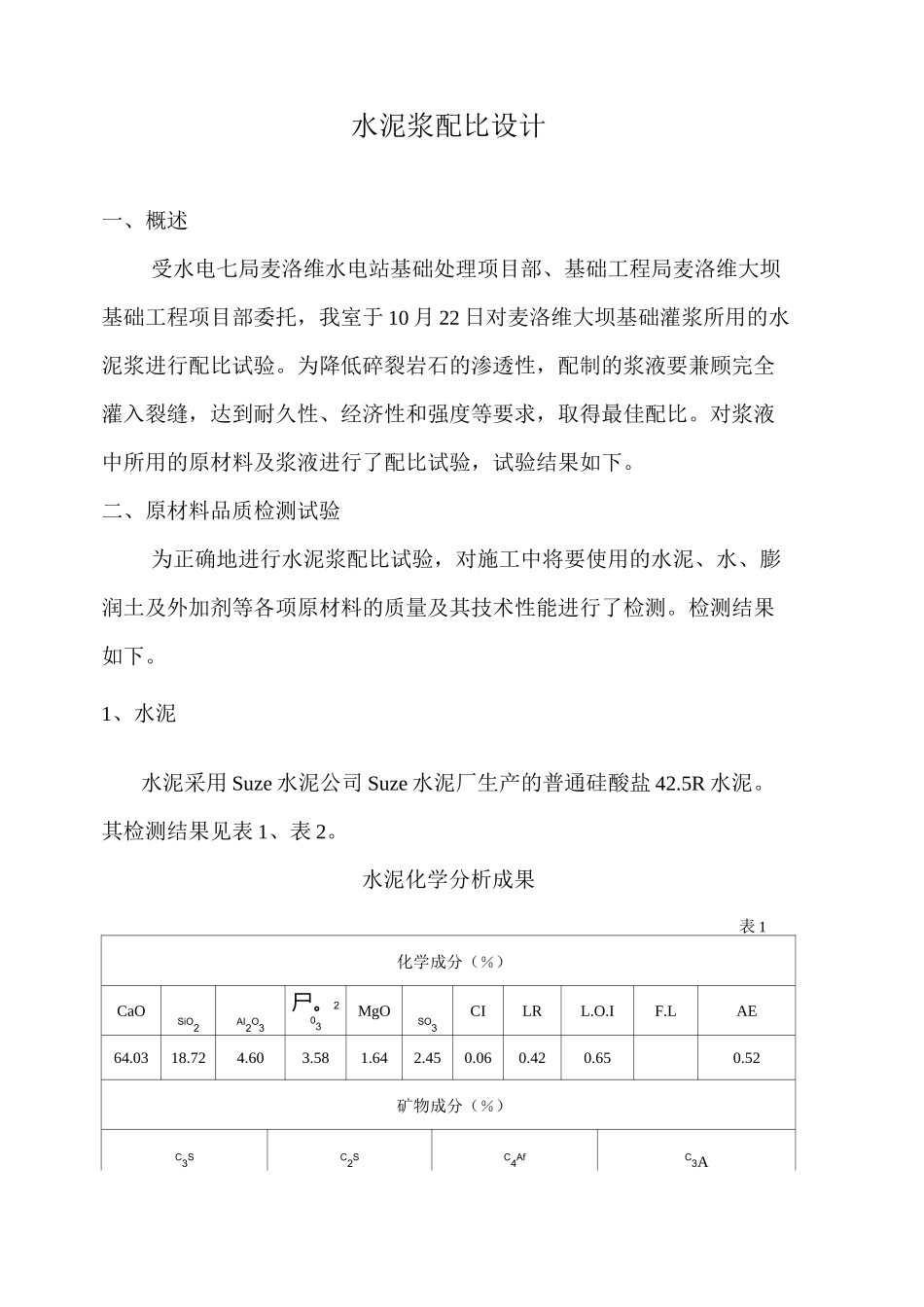

水泥浆配比设计一、概述受水电七局麦洛维水电站基础处理项目部、基础工程局麦洛维大坝基础工程项目部委托，我室于 10 月 22 日对麦洛维大坝基础灌浆所用的水泥浆进行配比试验。为降低碎裂岩石的渗透性，配制的浆液要兼顾完全灌入裂缝，达到耐久性、经济性和强度等要求，取得最佳配比。对浆液中所用的原材料及浆液进行了配比试验，试验结果如下。二、原材料品质检测试验为正确地进行水泥浆配比试验，对施工中将要使用的水泥、水、膨润土及外加剂等各项原材料的质量及其技术性能进行了检测。检测结果如下。1、水泥水泥采用 Suze 水泥公司 Suze 水泥厂生产的普通硅酸盐 42.5R 水泥。其检测结果见表 1、表 2。水泥化学分析成果表 1化学成分（％）CaOSiO2AI2O3尸。203MgOSO3CILRL.O.IF.LAE64.0318.724.603.581.642.450.060.420.650.52矿物成分（％）C3SC2SC4AfC3A53.587.6010.55.33水泥物理力学性能试验结果表 2密度g/cm3细度(%)比表面积(cm2/g)凝结时间(h:min)抗压强度(MPa)安定性初凝终凝2d28d沸煮后与沸煮前之差(mm)3.15035102：313：0624.5/5.82、膨润土采用印度阿萨朴拉矿业公司母拜分工司生产的膨润土。检测结果见表3。膨润土物理性能试验结果表 3检测项目湿筛筛余量(%)含水量(%)动切力(Pa)抗剪屈服强度(Pa)析水量(cc)液限(%)塑限(%)检测结果1.0712.8235563、外加剂外加剂采用中国浙江龙游五强混凝土外加剂有限责任公司生产的ZB-1 型超缓凝高效减水剂。检测按审批后的试验计划,超缓凝高效减水剂掺量按 0.5%掺量进行。检测结果为减水剂在混凝土中的检测。见表 4表 4检测项目减水率(%)泌水率比(%)含气量(%)凝结时间之差(min)抗压强度比初凝终凝3天7天28天检测结果15.2622.4134158142156/4、水拌和用水采用经沉淀净化的自来水。检测结果见表 5。表 5检测项目悬浮胶体物(ppm)氯化物含量(mg/L)硫酸盐含量(mg/L)检测结果2104178三、水泥浆配比确定根据水泥浆试验计划及拉美尔工程师来函回复，组合试验采用如下表。表 6序号水一灰比(W/C)膨润土用量(％)ZB-1 掺量(％)12:100.521:100.531.50.542.00.552.50.563.00.570.8:100.581.50.592.00.5102.50.5113.00.5120.6:100.5稳定浆液配比试块编号水灰比外加剂(%)相对密度(g/cm3)马什漏斗流动性(S)析水率(%)塑性粘度(mPa.・S)凝结时间结石抗压强度收缩率(%)室内 250C膨润土ZB-1初凝终凝3 天7 天28SN-12.000.51.311926..52.511:2012:455.810.2/室内 250C 拌制SN-21.000.51.52259.53....
