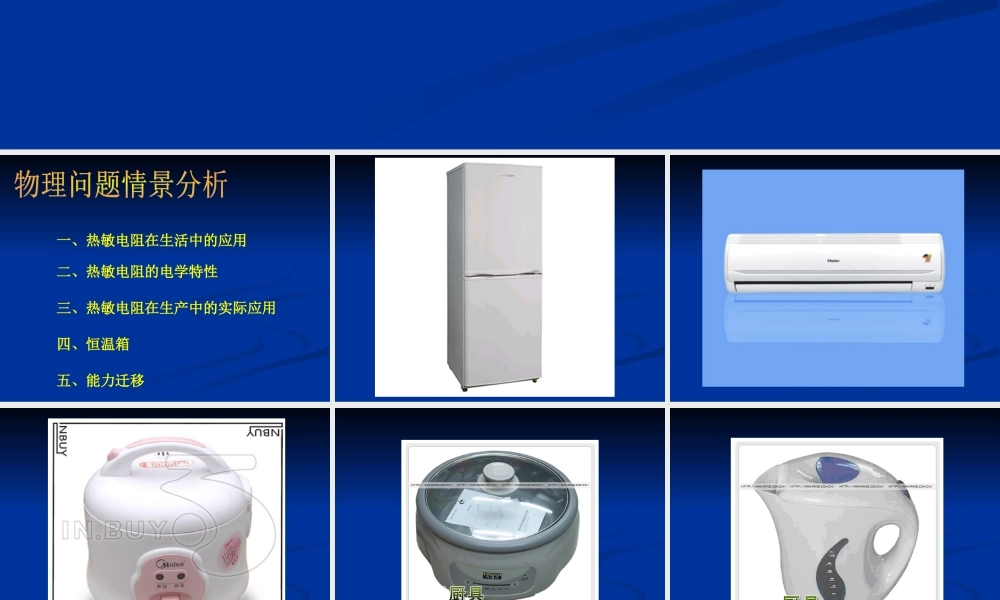

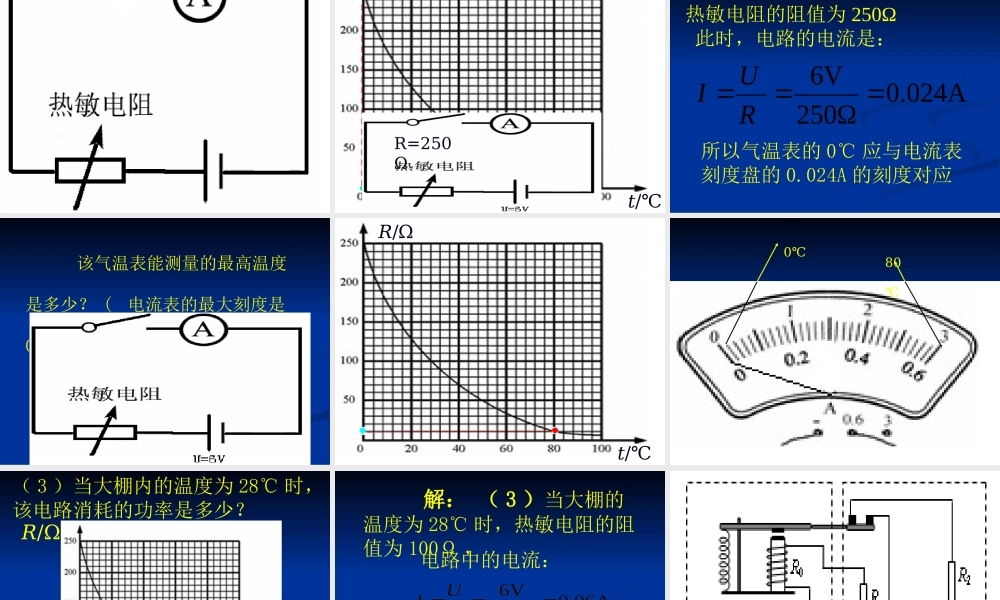

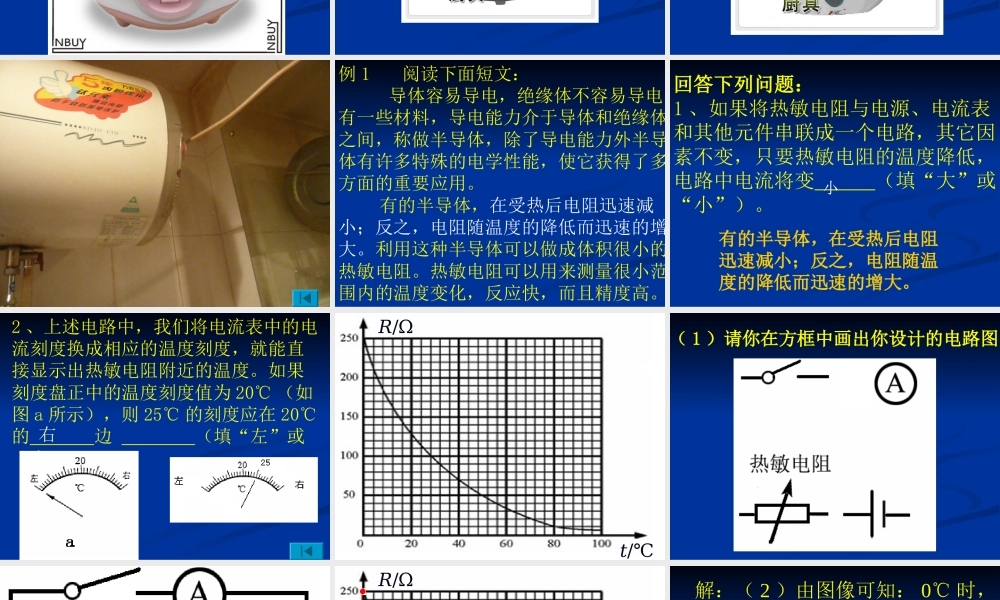

一、热敏电阻在生活中的应用二、热敏电阻的电学特性三、热敏电阻在生产中的实际应用四、恒温箱五、能力迁移 例 1 阅读下面短文： 导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外半导体有许多特殊的电学性能，使它获得了多方面的重要应用。 有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。 回答下列问题：1 、如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻的温度降低，电路中电流将变 （填“大”或“小”）。有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大。小 2 、上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为 20℃ （如图 a 所示），则 25℃ 的刻度应在 20℃的 边 （填“左”或“右”）右 3 、小明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化．于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图像如图 3 所示．他又到实验室向老师借来了一块电流表、一个开关、若干导线和一个 6V 的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路． R/Ωt/℃ （ 1 ）请你在方框中画出你设计的电路图； （ 2 ）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表．若电流表选用 0 － 0.6A 的量程，请你计算说明改造成的气温表的 0℃ 应与电流表刻度盘的什么刻度对应 ? R/Ωt/℃R=250Ω 解：（ 2 ）由图像可知： 0℃ 时，热敏电阻的阻值为 250Ω此时，电路的电流是：0.024A250Ω6VRUI所以气温表的 0℃ 应与电流表刻度盘的 0.024A 的刻度对应 该气温表能测量的最高温度是多少？ ( 电流表的最大刻度是0.6A) 10Ω＝0.6A6V IUR电路中的电阻为： 由图像可知，热敏电阻的阻值为10Ω 时，气温是 80℃ ，因此，气温表能测量的最高温度是 80℃ 当电流表达到满刻度时，电路中的电流为 0.6AR/Ωt/℃ 0℃80℃ （ 3 ）当大棚内的温度为 28℃ 时，该电路消耗的功率是多少？ R/Ωt/℃ 解： （ 3 ）当大棚的温度为 28℃ 时，热敏电阻的阻值为 100Ω ，电路中的电流...
