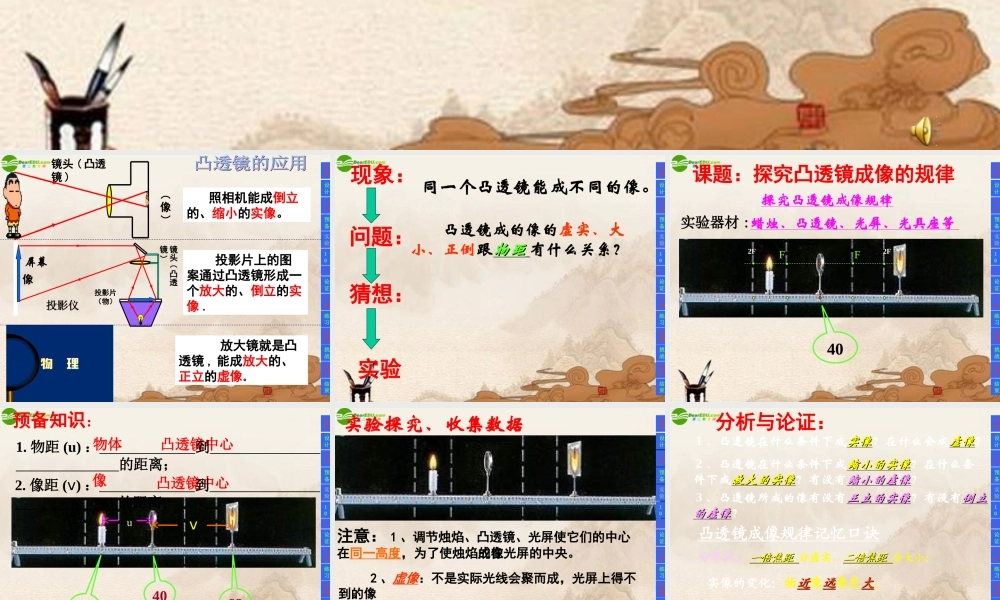

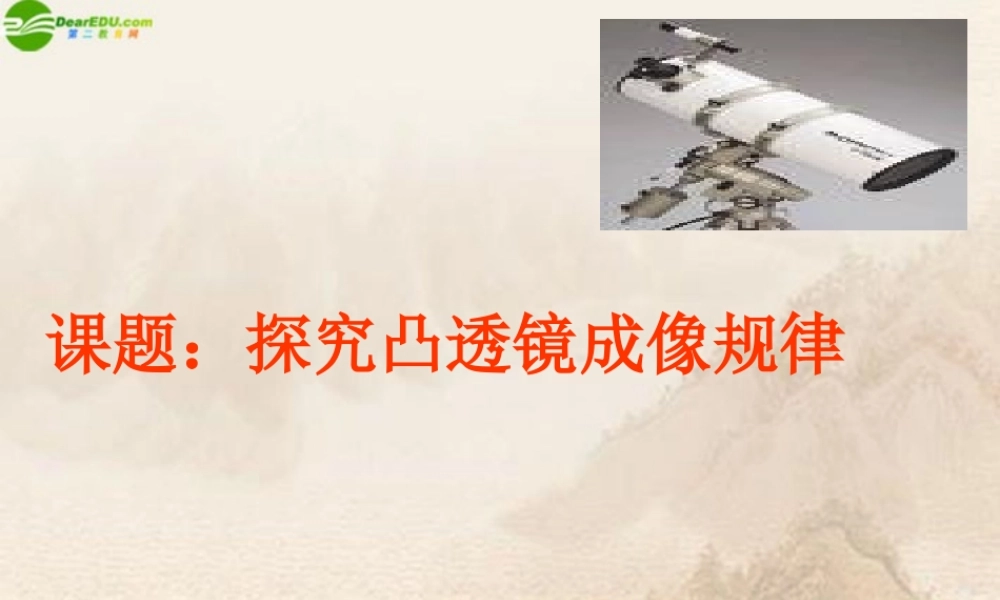

课题:探究凸透镜成像规律 设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头 ( 凸透镜 )(像) 照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片(物)像屏幕 投影片上的图案通过凸透镜形成一个放大的、倒立的实像 . 放大镜就是凸透镜 , 能成放大的、正立的虚像。投影仪现象: 同一个凸透镜能成不同的像。问题:猜想:实验设计课题预备实验105论证口诀练习拓展挑战返回结束应用 凸透镜成的像的虚实、大小、正倒跟物距物距 有什么关系?课题:探究凸透镜成像的规律 探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等 实验器材 :设计课题预备实验105论证口诀练习拓展挑战返回结束应用FF2F2F40预备知识:u物体 凸透镜中心1. 物距 (u) : 到 的距离;v凸透镜中心像 2. 像距 (v) : 到 的距离;设计课题预备实验105论证口诀练习拓展挑战返回结束应用402568u=?u=?V =?=?15cm28cm注意: 1 、调节烛焰、凸透镜、光屏使它们的中心在同一高度,为了使烛焰的像成在光屏的中央。 2 、虚像:不是实际光线会聚而成,光屏上得不到的像。 实像:由实际光线会聚而成的 , 能显示在光屏上。实验探究、收集数据设计课题预备实验105论证口诀练习拓展挑战返回结束应用分析与论证: 1 、凸透镜在什么条件下成实像实像?在什么会成虚像虚像? 2 、凸透镜在什么条件下成缩小的实像缩小的实像?在什么条件下成放大的实像放大的实像?有没有缩小的虚像缩小的虚像? 3 、凸透镜所成的像有没有正立的实像正立的实像?有没有倒立倒立的虚像的虚像?设计课题预备实验105论证口诀练习拓展挑战返回结束应用凸透镜成像规律记忆口诀分界点:一倍焦距 一倍焦距 分虚实,二倍焦距 二倍焦距 分大小; 实像的变化:物近近像远远像变大大。 1 、用凸透镜正对着太阳,发现在凸透镜的另一侧 10cm 处的光屏上得到一个亮点,寻那么将点燃的蜡烛放在位于凸透镜前 15cm 处时,光屏上得到的像是( )A 、正立放大的像 B 、正立缩小的像C 、倒立缩小的像 D 、倒立放大的像D设计课题预备实验105论证口诀练习拓展挑战返回结束应用 2 、某物体放在离凸透镜20cm 处,无论怎样移动光屏,光屏上始终得不到像,则该凸透镜的焦距可能是( )A 、 30 cm B 、 15 cmC 、 10 cm D 、 5 cmA设计课题预备实验105论证口诀练习拓展挑战返回结束应用交流与拓展: 从实验得知凸透镜可以成倒立放大、倒立缩小的实像那么它能否...
