高温工业电视的安装步骤VIP免费

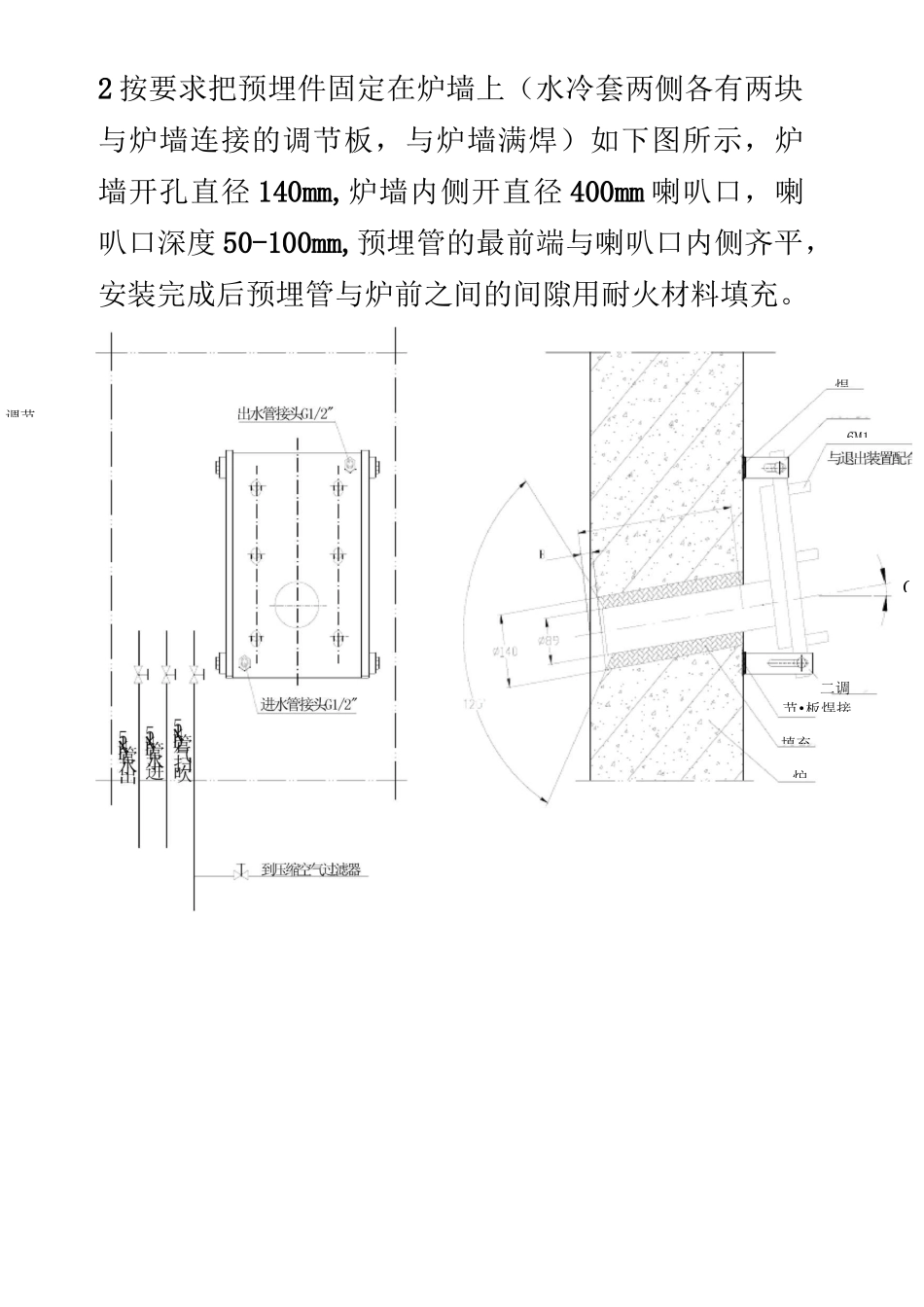

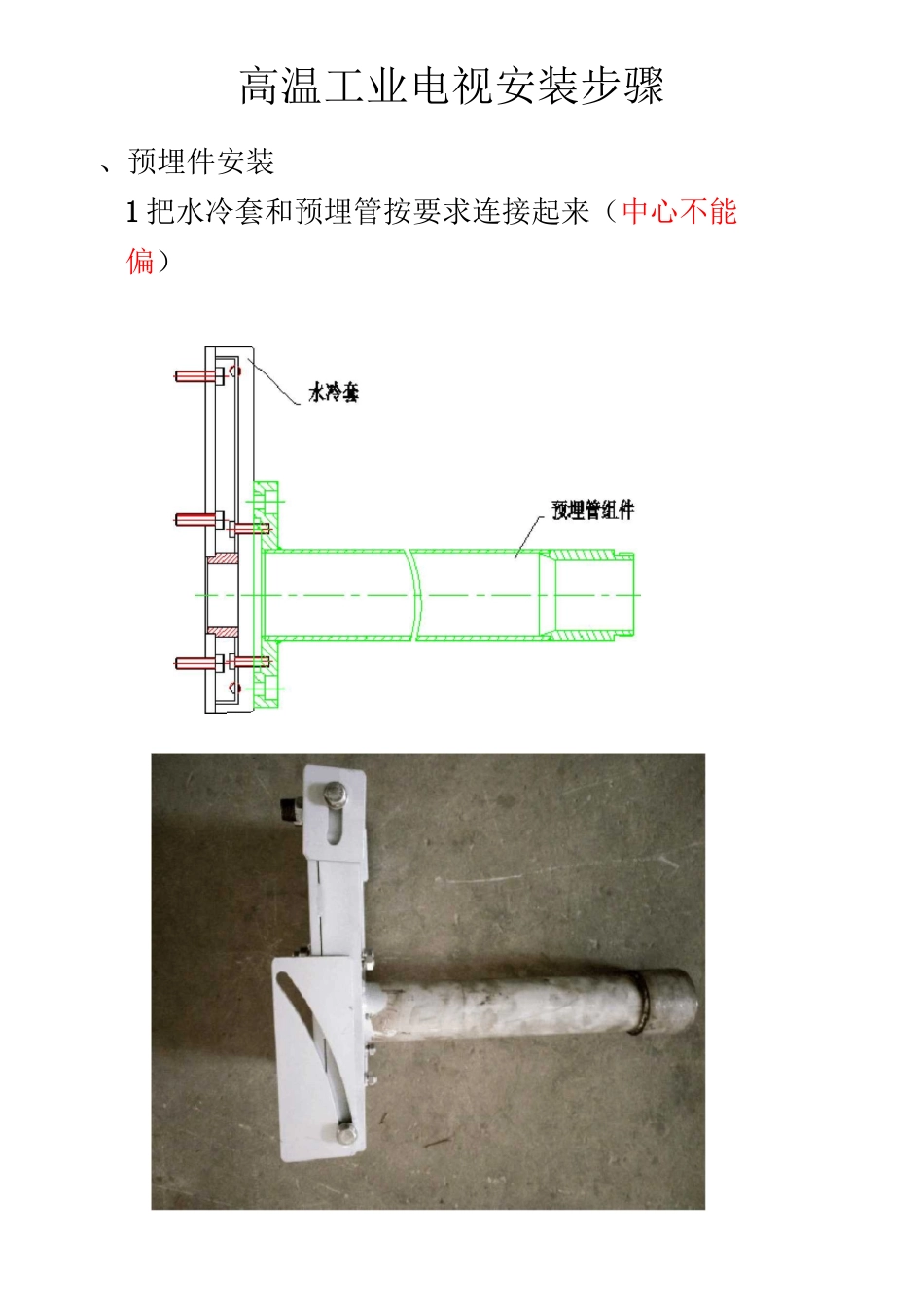

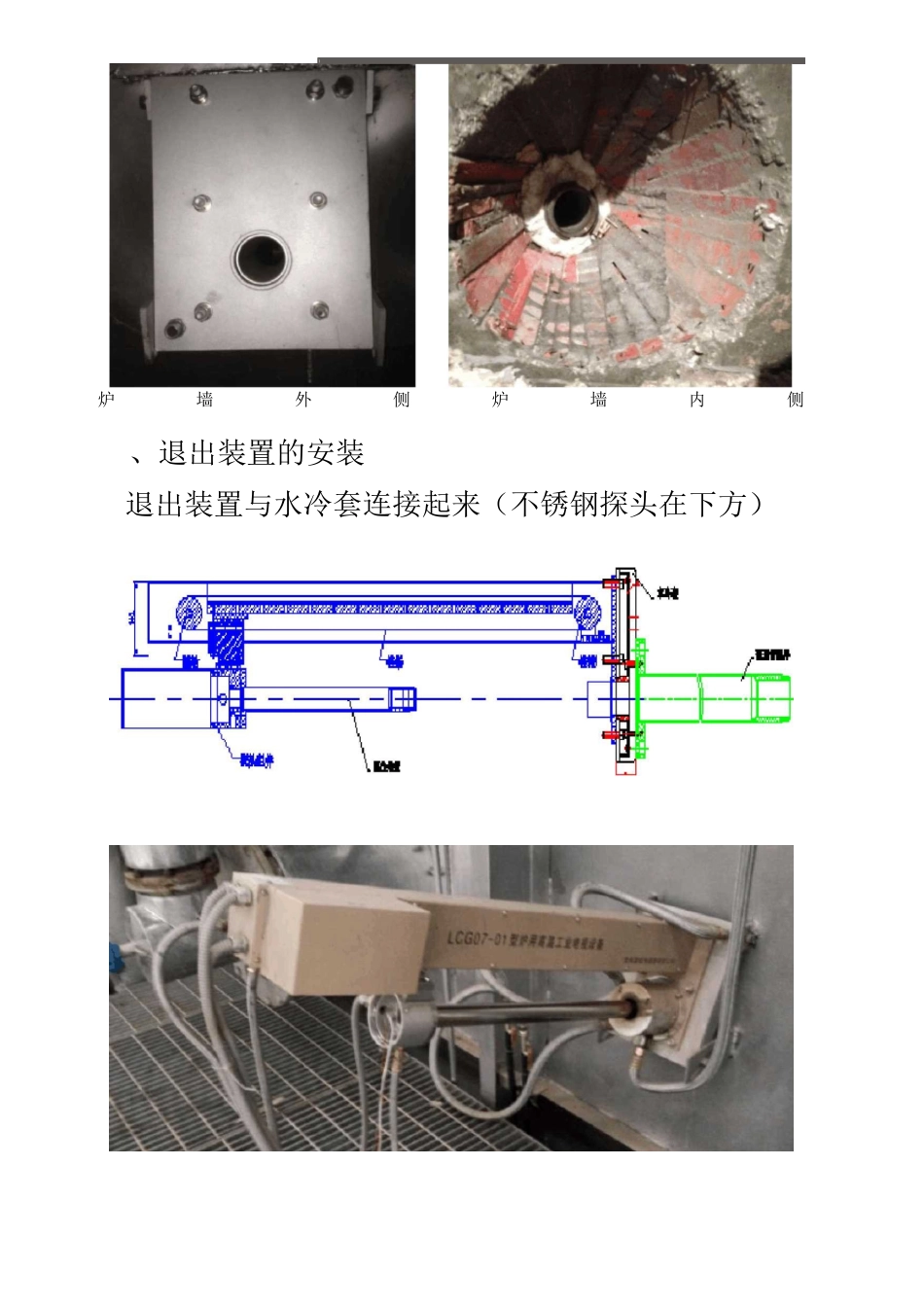

高温工业电视安装步骤、预埋件安装1 把水冷套和预埋管按要求连接起来（中心不能偏）2 按要求把预埋件固定在炉墙上（水冷套两侧各有两块与炉墙连接的调节板，与炉墙满焊）如下图所示，炉墙开孔直径 140mm,炉墙内侧开直径 400mm 喇叭口，喇叭口深度 50-100mm,预埋管的最前端与喇叭口内侧齐平，安装完成后预埋管与炉前之间的间隙用耐火材料填充。焊oI填充炉二调节•板焊接调节6M1I炉墙外侧炉墙内侧、退出装置的安装退出装置与水冷套连接起来（不锈钢探头在下方）三、电气控制箱和气源控制箱的安装电气箱和气源箱先固定在安装支架上，然后选择远离热源的地方（3 米范围）固定四、水管与气管的敷设1 水管从总管敷设 1/2”的镀锌管（进水与回水），到预埋件 0.8 米的范围内，按装上球阀，并用设备自带的 1/2”软管连接到水冷套（水冷套低为进水，高为回水）。2 气管需从总管上敷设两路 1/2”的镀锌管，一路敷设到预埋件 0・8 米的范围内，安装上球阀及对丝,并用 1/2”软管接炉门吹扫。另一路敷设到压缩空气过滤器 0・8 米范围内（压缩空气过滤器：低为进气，高为出气），安装上球阀及对丝，：/-:JH-：2：-<1~~1T.丄叹知瓯申£吒过冬(过滤器的出口连接到气源控制箱 12 接口处,气源箱 1/4"出口接到退出装置后部的珈〃转接块，在从转接块连接到摄像机咼温保护罩的中圈处。| ： . 1?门 Ji*五、电缆的敷设1 电源电缆：从电气控制箱敷设 1 根 4*1.0 的电源线到操作室（最好用 UPS 电源）2 视频电缆：从电气控制箱敷设 1 根SYVPVP75-5 的同轴电缆到监视器3 控制电缆：从电气箱敷设 1 根 RVV10*0.5 的电缆到操作室六、镜头和摄像机的安装1 首先把高温防护罩的 3 个紧固螺丝松开，就能看到中圈内部的 3 个固定镜头的螺丝，卸下来之后装入镜头，用螺丝固定。2 把镜头后部的“接套”松开，然后把摄像机按装在镜头后端，放置到水平位置后把"接套”拧紧固定。□七、摄像机的调整方法：以 WV-CP724 为例高温工业电视摄像机操作步骤1、摄像机送电，视频信号接入监视器，按住摄像机设置按钮 3 秒左右，出现如下画面：按住设置按钮约？秒钟’显示出设置菜单的2、把光标移到“设置不可”按设置按钮切换到“设置可”，显示如下画面：4、光标移动到“光亮控ALC（”按左右键画面 2切换到厂后，设置菜单就切换到可以设定的状态。3、光标移动到“摄像机（”按设置按钮进入“摄像机设置”画面“ 摄像机设置”画面 金*摄像...
