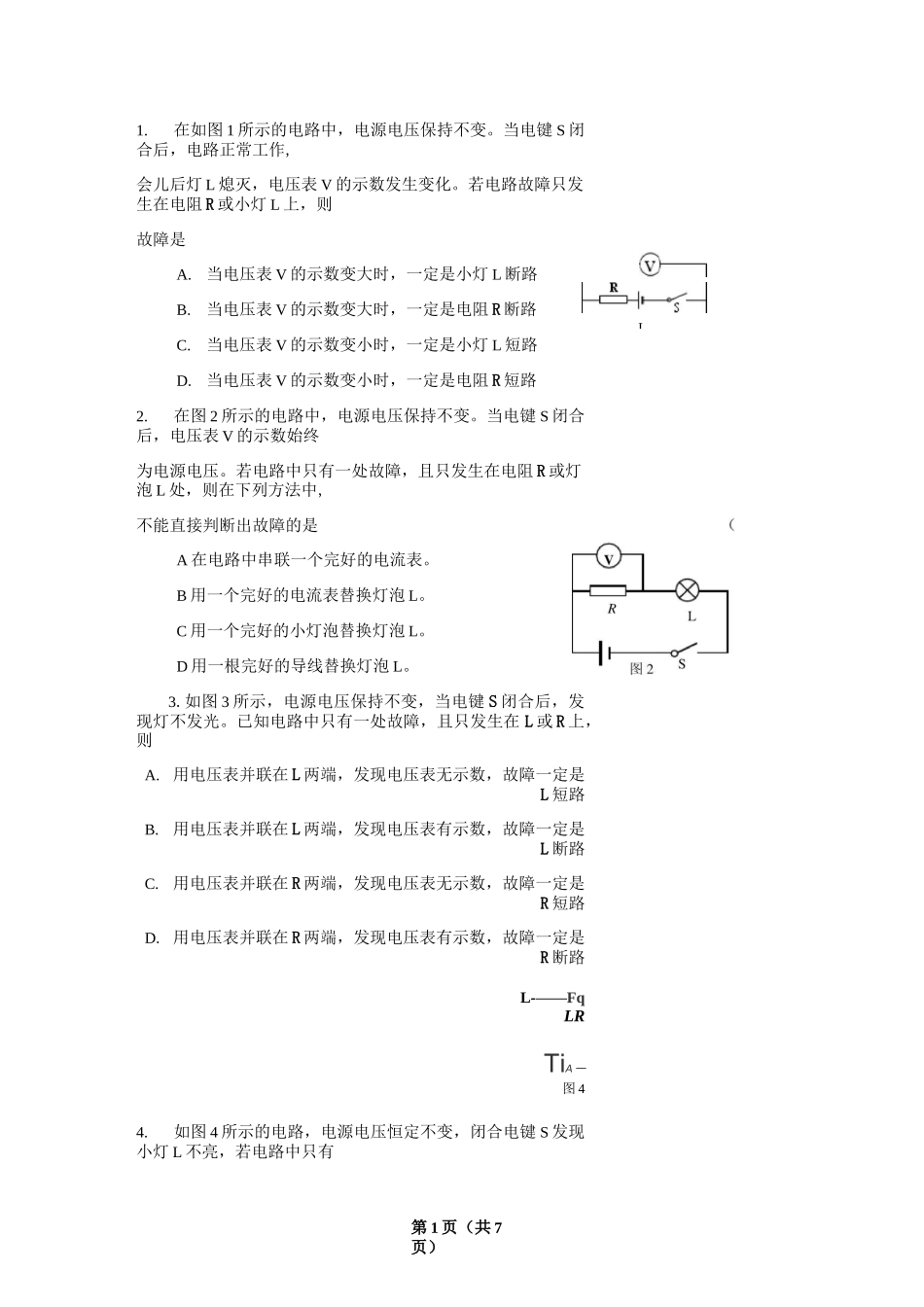

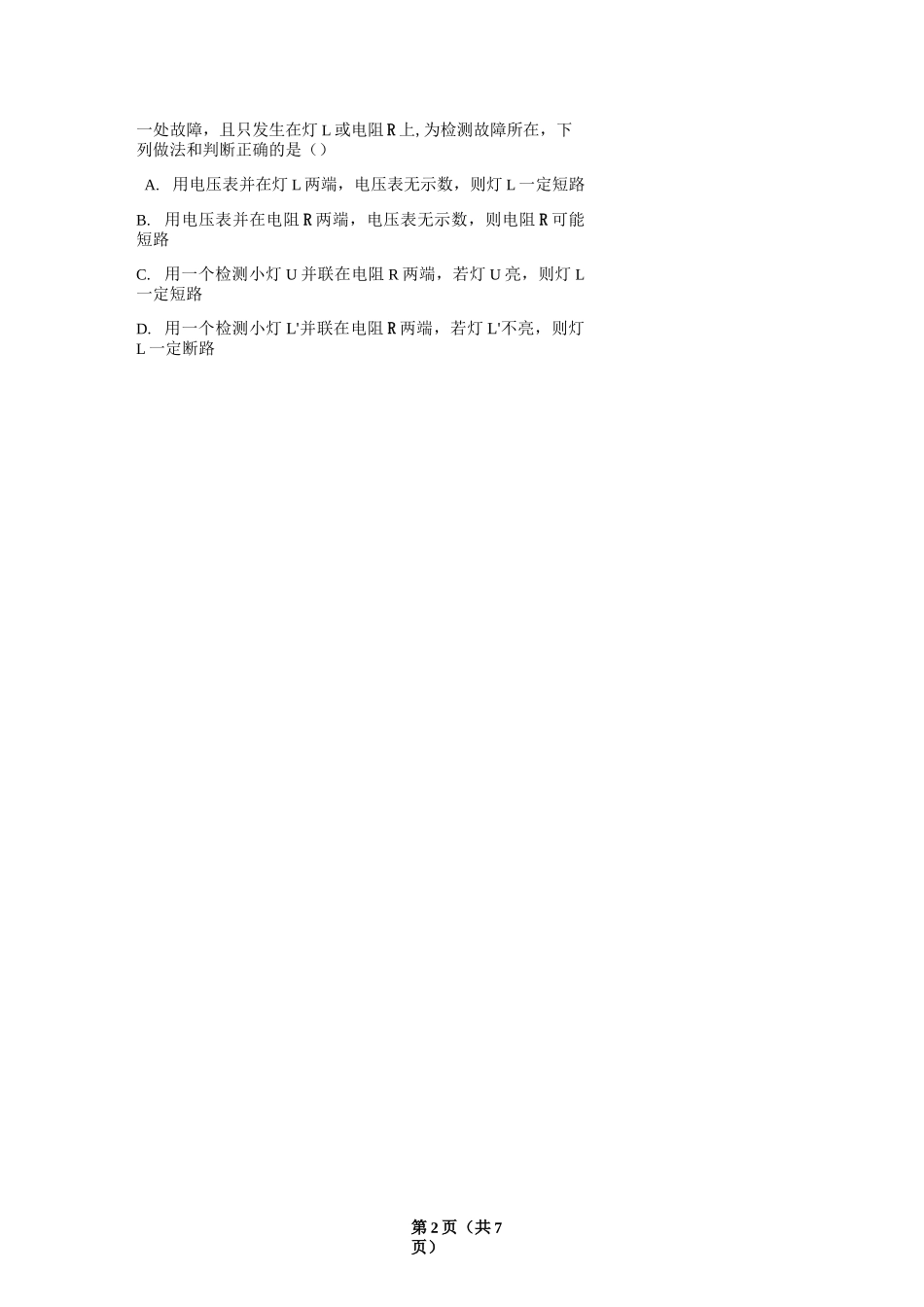

第 1 页（共 7页）1.在如图 1 所示的电路中，电源电压保持不变。当电键 S 闭合后，电路正常工作,会儿后灯 L 熄灭，电压表 V 的示数发生变化。若电路故障只发生在电阻 R 或小灯 L 上，则故障是A.当电压表 V 的示数变大时，一定是小灯 L 断路B.当电压表 V 的示数变大时，一定是电阻 R 断路C.当电压表 V 的示数变小时，一定是小灯 L 短路D.当电压表 V 的示数变小时，一定是电阻 R 短路2.在图 2 所示的电路中，电源电压保持不变。当电键 S 闭合后，电压表 V 的示数始终为电源电压。若电路中只有一处故障，且只发生在电阻 R 或灯泡 L 处，则在下列方法中,不能直接判断出故障的是A 在电路中串联一个完好的电流表。B 用一个完好的电流表替换灯泡 L。C 用一个完好的小灯泡替换灯泡 L。D 用一根完好的导线替换灯泡 L。3.如图 3 所示，电源电压保持不变，当电键 S 闭合后，发现灯不发光。已知电路中只有一处故障，且只发生在 L 或 R 上，则A. 用电压表并联在 L 两端，发现电压表无示数，故障一定是L 短路B.用电压表并联在 L 两端，发现电压表有示数，故障一定是L 断路C.用电压表并联在 R 两端，发现电压表无示数，故障一定是R 短路D. 用电压表并联在 R 两端，发现电压表有示数，故障一定是R 断路L-——FqLRTiA 一图 44.如图 4 所示的电路，电源电压恒定不变，闭合电键 S 发现小灯 L 不亮，若电路中只有L第 2 页（共 7页）一处故障，且只发生在灯 L 或电阻 R 上,为检测故障所在，下列做法和判断正确的是（）A. 用电压表并在灯 L 两端，电压表无示数，则灯 L 一定短路B.用电压表并在电阻 R 两端，电压表无示数，则电阻 R 可能短路C.用一个检测小灯 U 并联在电阻 R 两端，若灯 U 亮，则灯 L一定短路D. 用一个检测小灯 L'并联在电阻 R 两端，若灯 L'不亮，则灯L 一定断路第 3 页（共 7页）5.在图 5 所示的电路中，电源电压保持不变。闭合电键 S,电路正常工作。一段时间后，三个电表中只有一个电表的示数变大。若电路中只有一处故障，且只发生在电阻 R］或R2处，则下列判断中正确的是A 若电压表 V］示数变大，则电阻 R1短路。B 若电压表 V］示数变大，则电阻 R2短路。C 若电压表 V2示数变大，则电阻 R1断路。D 若电压表 V2示数变大，则电阻 R2断路。6.如图 6 所示的电路中，闭合电键 S,灯 L 亮，一段时间后灯 L 熄灭。已...
