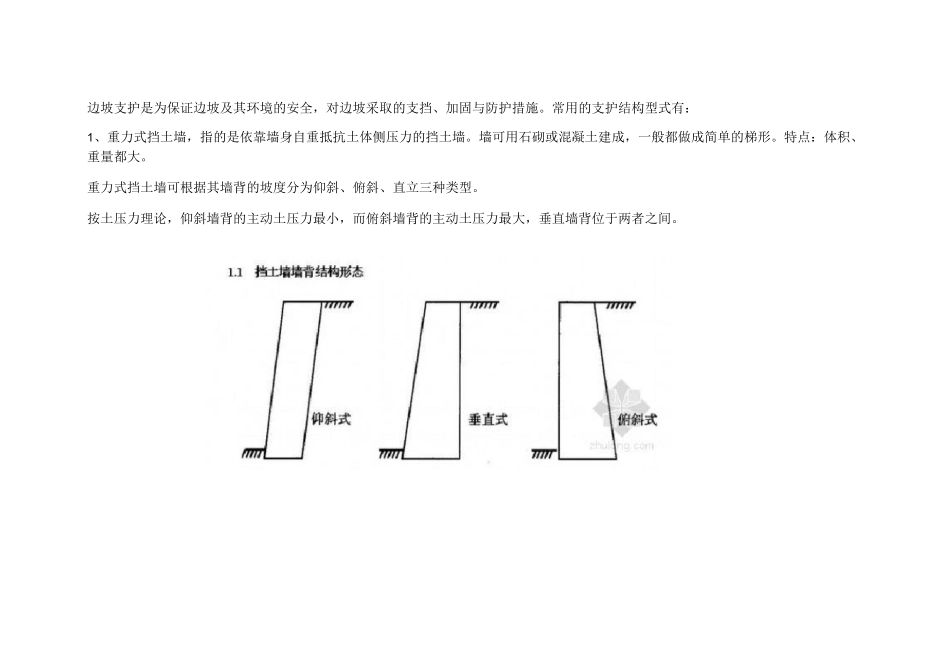

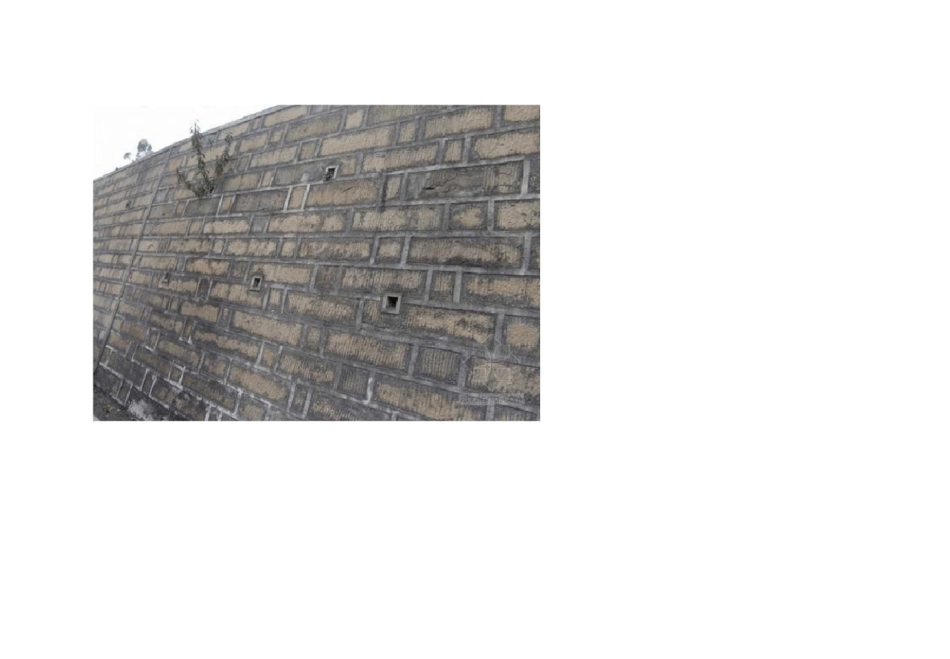

边坡支护是为保证边坡及其环境的安全，对边坡采取的支挡、加固与防护措施。常用的支护结构型式有：1、重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。墙可用石砌或混凝土建成，一般都做成简单的梯形。特点：体积、重量都大。重力式挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动土压力最大，垂直墙背位于两者之间。1、扶壁式挡墙；扶壁式挡土墙：指的是沿悬臂式挡土墙的立臂，每隔一定距离加一道扶壁，将立壁与踵板连接起来的挡土墙。一般为钢筋混凝土结构。1、悬臂式挡土墙；悬臂式挡土墙由底板和固定在底板上的直墙构成，主要靠底板上的填土重量来维持稳定的挡土墙，主要由立壁、趾板及踵板三个钢筋混凝土构件组成。申un 冃眄-ASa 曲诃时 FT 阳■呻祖賈 1_兰啊悬臂式挡土墙构造简单，施工方便，能适应较松软的地基，墙高一般在 6m-9m 之间。当墙高较大时，立壁下部的弯矩较大，钢筋与混凝土的用量剧增，影响这种结构形式的经济效果，此时采用扶壁式挡土墙。1WXJWi371a日 mi 曲百耐U何H悬影式 I 扶壁式把土箱4•锚杆挡土墙是由钢筋混凝土肋柱、墙面板和水平（或倾斜）的锚杆联合组成的轻型支档结构物。依靠锚固在岩层内的锚杆的水平拉力以承受土体侧压力。Ik同锚杆支护是指，在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固支护方式。用金属件、木件、聚合物件或其他材料制成杆柱，打入地表岩体或硐室周围岩体预先钻好的孔中，利用其头部、杆体的特殊构造和尾部托板（亦可不用），或依赖于黏结作用将围岩与稳定岩体结合在一起而产生悬吊效果、组合梁效果、补强效果，以达到支护的目的。具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。锚杆支护力学作用悬吊作用、组合梁作用作用组合拱作用、减跨作用用途加固作用。锚杆支护是通过围岩内部的锚杆改变围岩本身的力学状态，在巷道周围形成一个整体而又稳定的岩石带，利用锚杆与围岩共同作用，达到维护巷道稳定的目的。它是一种积极防御的支护方法，是矿山支护的重大变革。锚杆不但支护效果好，且用料省、施工简单、有利于机械化操作、施工速度快。但是锚杆不能封闭围岩，防止围岩风化；不能防止各锚杆之间裂隙岩石的剥落。关于锚杆有四大理论:悬吊理论组合梁理论组合拱理论水平应力理论悬吊理论认为锚杆支护的作用就是将巷道顶板较软弱岩层悬吊在上部稳固的...
