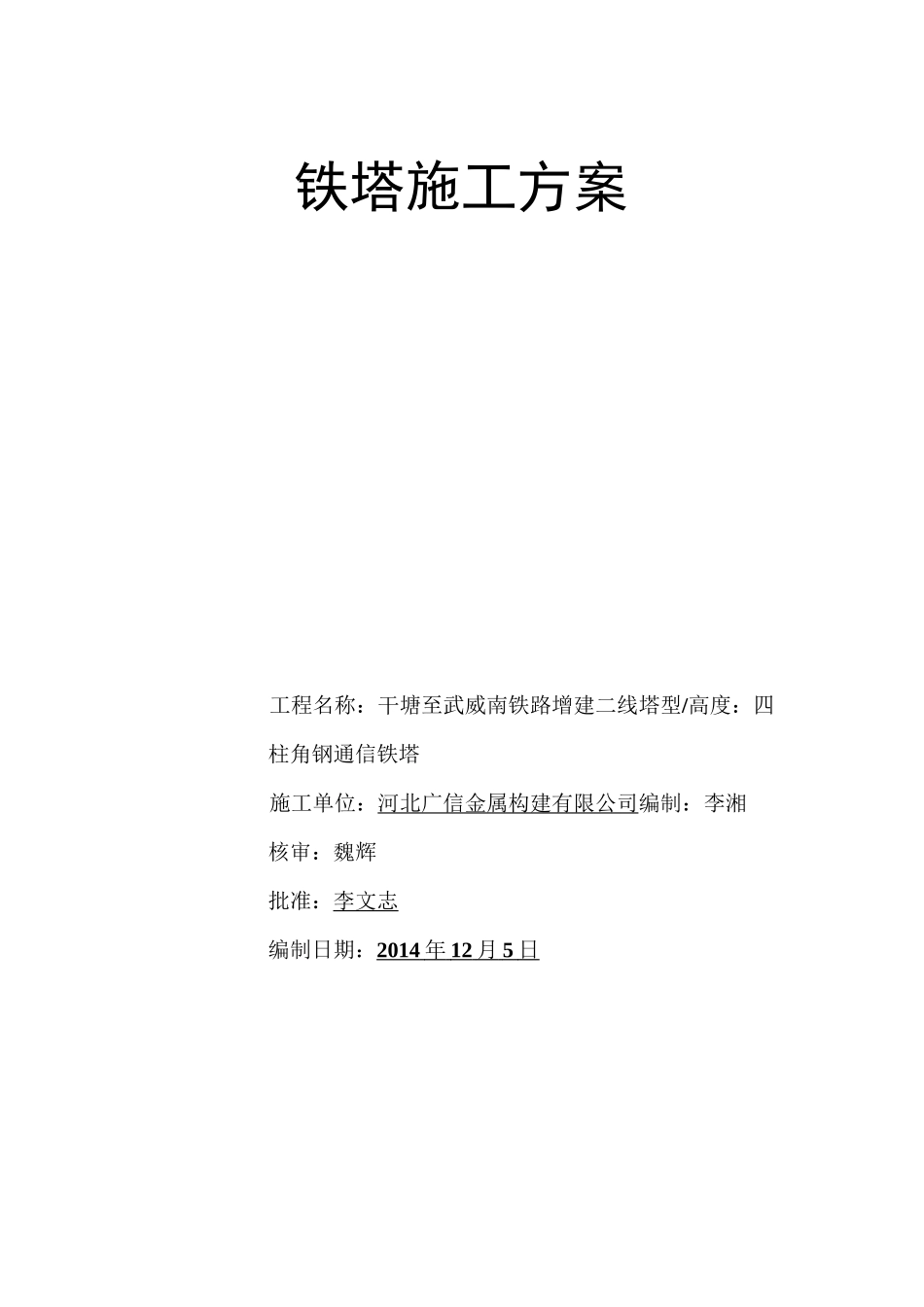

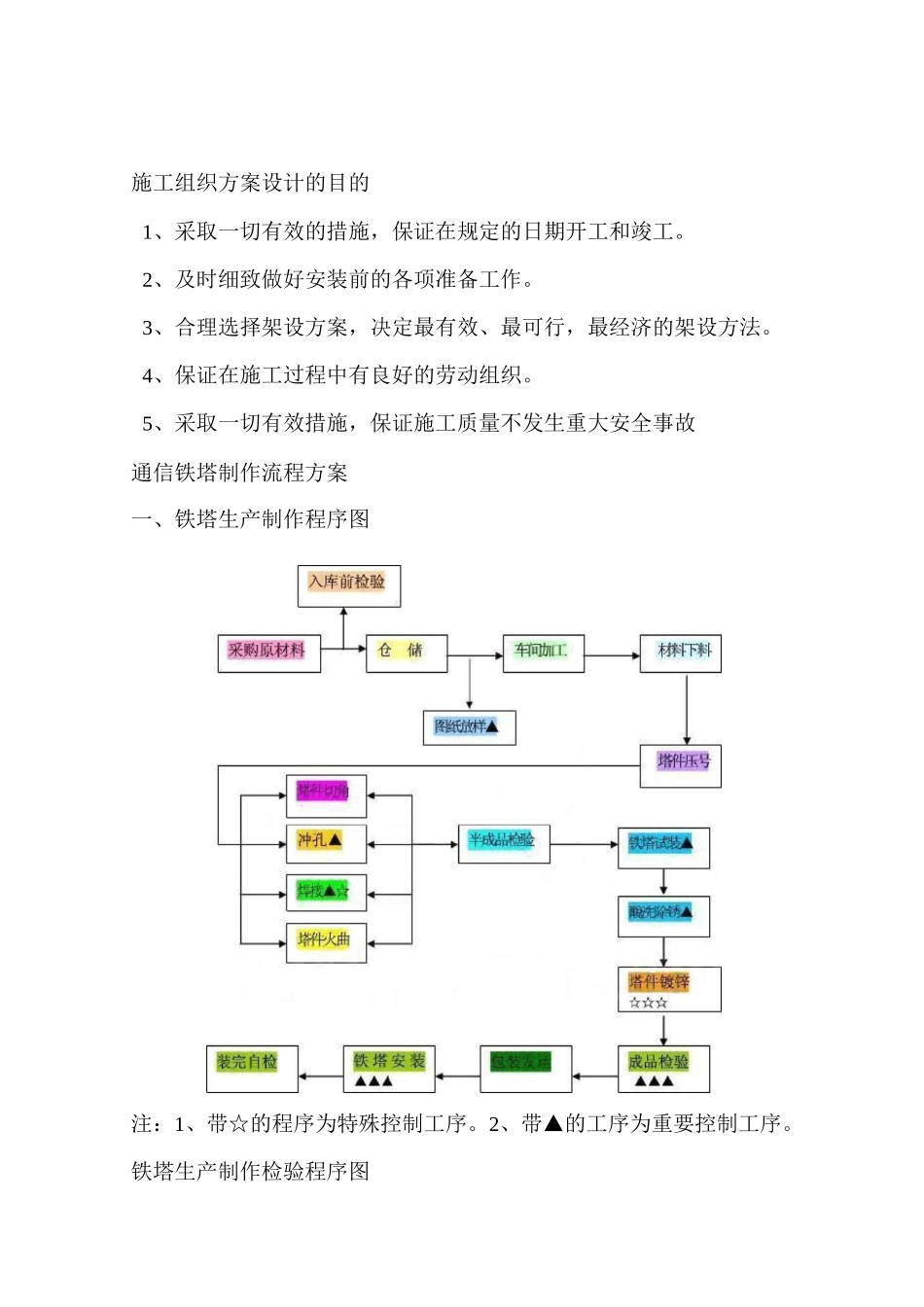

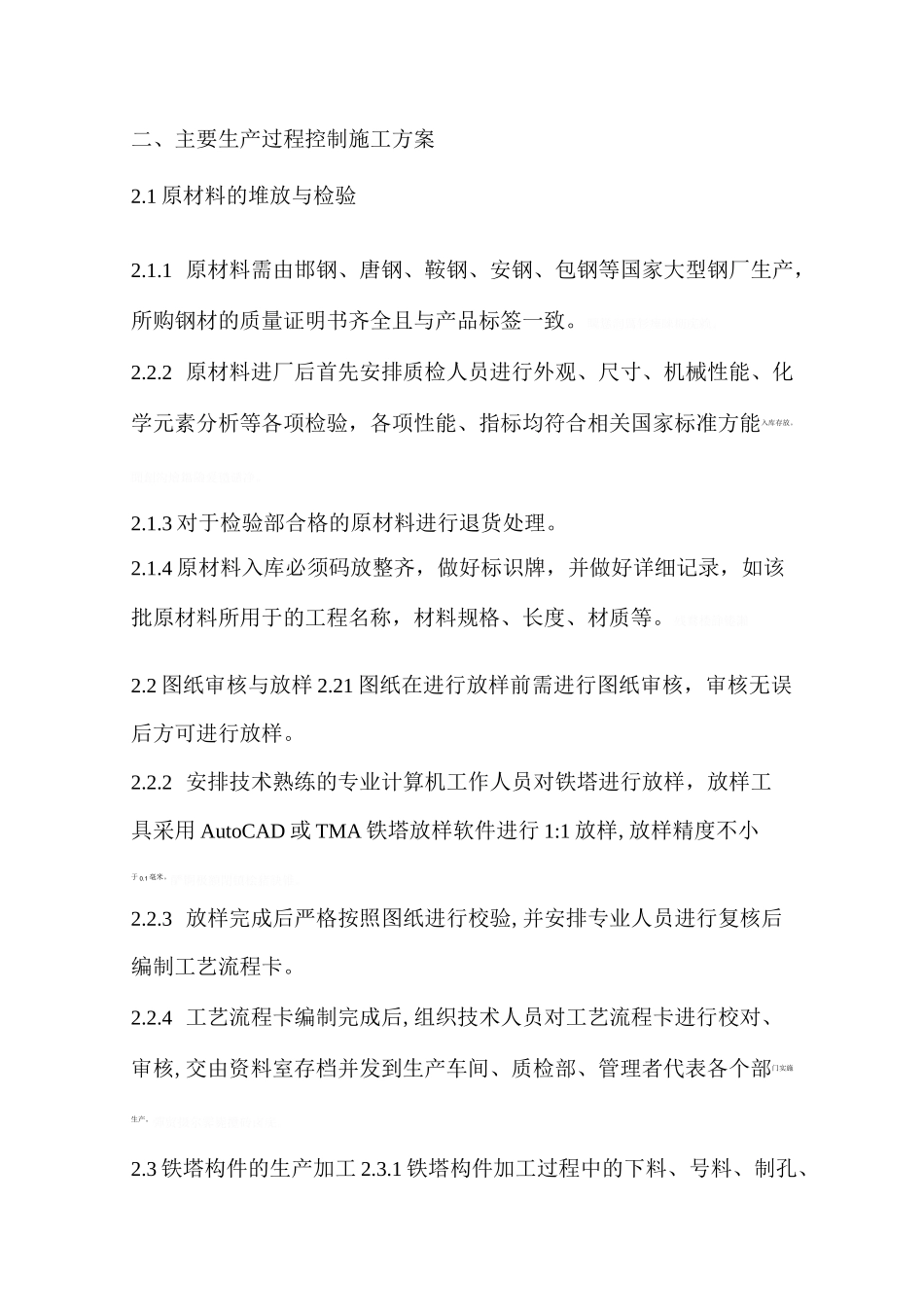

铁塔施工方案工程名称：干塘至武威南铁路增建二线塔型/高度：四柱角钢通信铁塔施工单位：河北广信金属构建有限公司编制：李湘核审：魏辉批准：李文志编制日期：2014 年 12 月 5 日 施工组织方案设计的目的1、采取一切有效的措施，保证在规定的日期开工和竣工。2、及时细致做好安装前的各项准备工作。3、合理选择架设方案，决定最有效、最可行，最经济的架设方法。4、保证在施工过程中有良好的劳动组织。5、采取一切有效措施，保证施工质量不发生重大安全事故通信铁塔制作流程方案一、铁塔生产制作程序图注：1、带☆的程序为特殊控制工序。2、带▲的工序为重要控制工序。铁塔生产制作检验程序图二、主要生产过程控制施工方案2.1 原材料的堆放与检验2.1.1 原材料需由邯钢、唐钢、鞍钢、安钢、包钢等国家大型钢厂生产，所购钢材的质量证明书齐全且与产品标签一致。矚慫润厲钐瘗睞枥庑赖。2.2.2 原材料进厂后首先安排质检人员进行外观、尺寸、机械性能、化学元素分析等各项检验，各项性能、指标均符合相关国家标准方能入库存放。聞創沟燴鐺險爱氇谴净。2.1.3 对于检验部合格的原材料进行退货处理。2.1.4 原材料入库必须码放整齐，做好标识牌，并做好详细记录，如该批原材料所用于的工程名称，材料规格、长度、材质等。残骛楼諍锩瀨2.2 图纸审核与放样 2.21 图纸在进行放样前需进行图纸审核，审核无误后方可进行放样。2.2.2 安排技术熟练的专业计算机工作人员对铁塔进行放样，放样工具采用 AutoCAD 或 TMA 铁塔放样软件进行 1:1 放样,放样精度不小于 0.1 毫米。酽锕极額閉镇桧猪訣锥。2.2.3 放样完成后严格按照图纸进行校验,并安排专业人员进行复核后编制工艺流程卡。2.2.4 工艺流程卡编制完成后,组织技术人员对工艺流程卡进行校对、审核,交由资料室存档并发到生产车间、质检部、管理者代表各个部门实施生产。彈贸摄尔霁毙攬砖卤庑。2.3 铁塔构件的生产加工 2.3.1 铁塔构件加工过程中的下料、号料、制孔、弯曲、焊接等工序,均采用自动化生产工艺及先进的生产设备,以保证加工安全及构件加工质量。构件制造除应遵守图纸中的规定外，应遵守 CECSS80:96《塔桅钢结构施工及验收规程》、《移动通信工程钢塔桅杆结构设计规范》YD/T5131-2005 和《钢结构工程质量检验评定标准》。焊缝长度除设计图纸注明外，其余均匀满焊。焊缝高度除设计图纸注明外，不应小于焊接构件的厚度，角焊缝的焊脚尺寸不宜大于较薄焊件的厚度的 1.2 倍...
