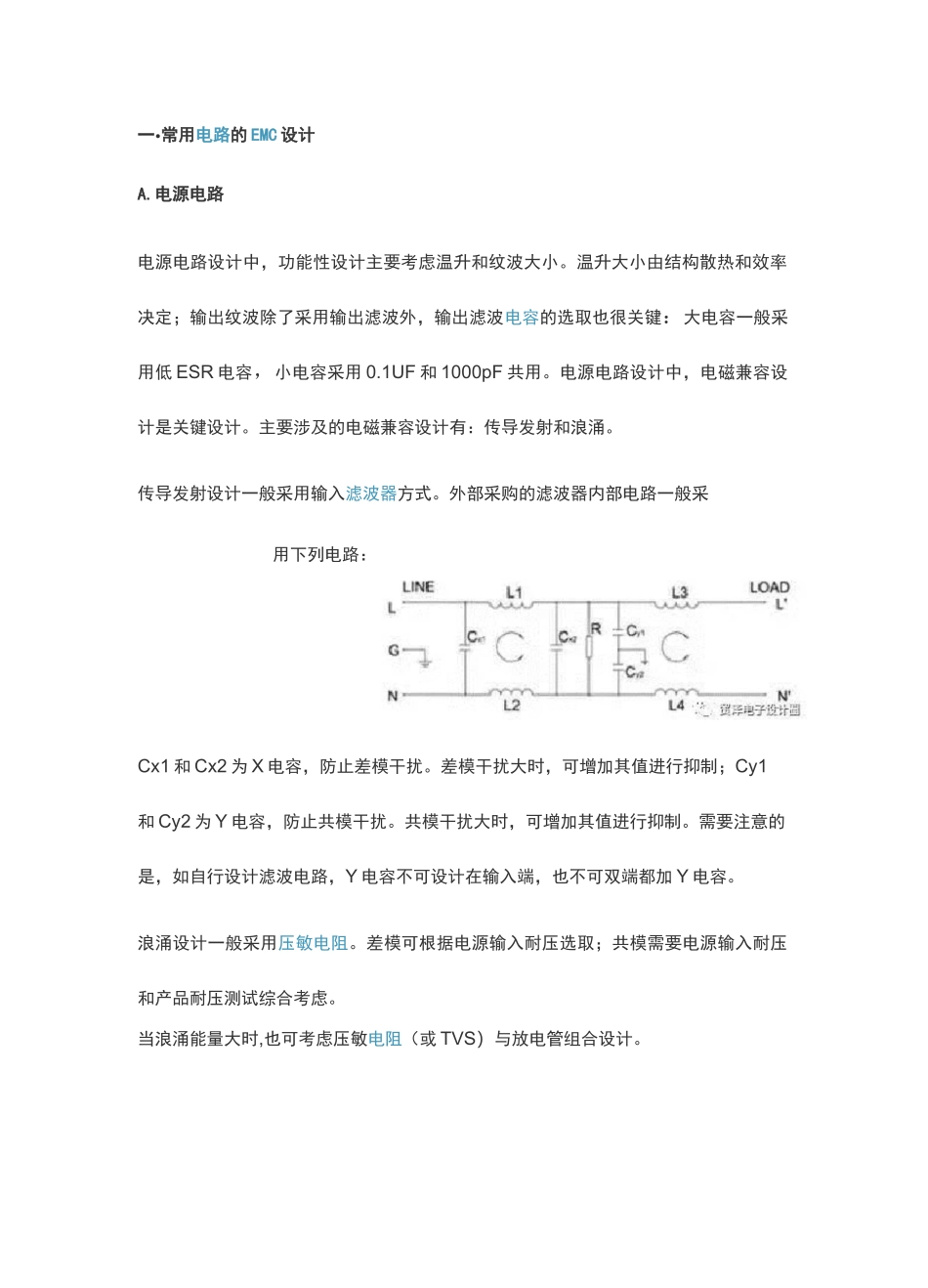

常用电路的EMC设计_第1页
1/19

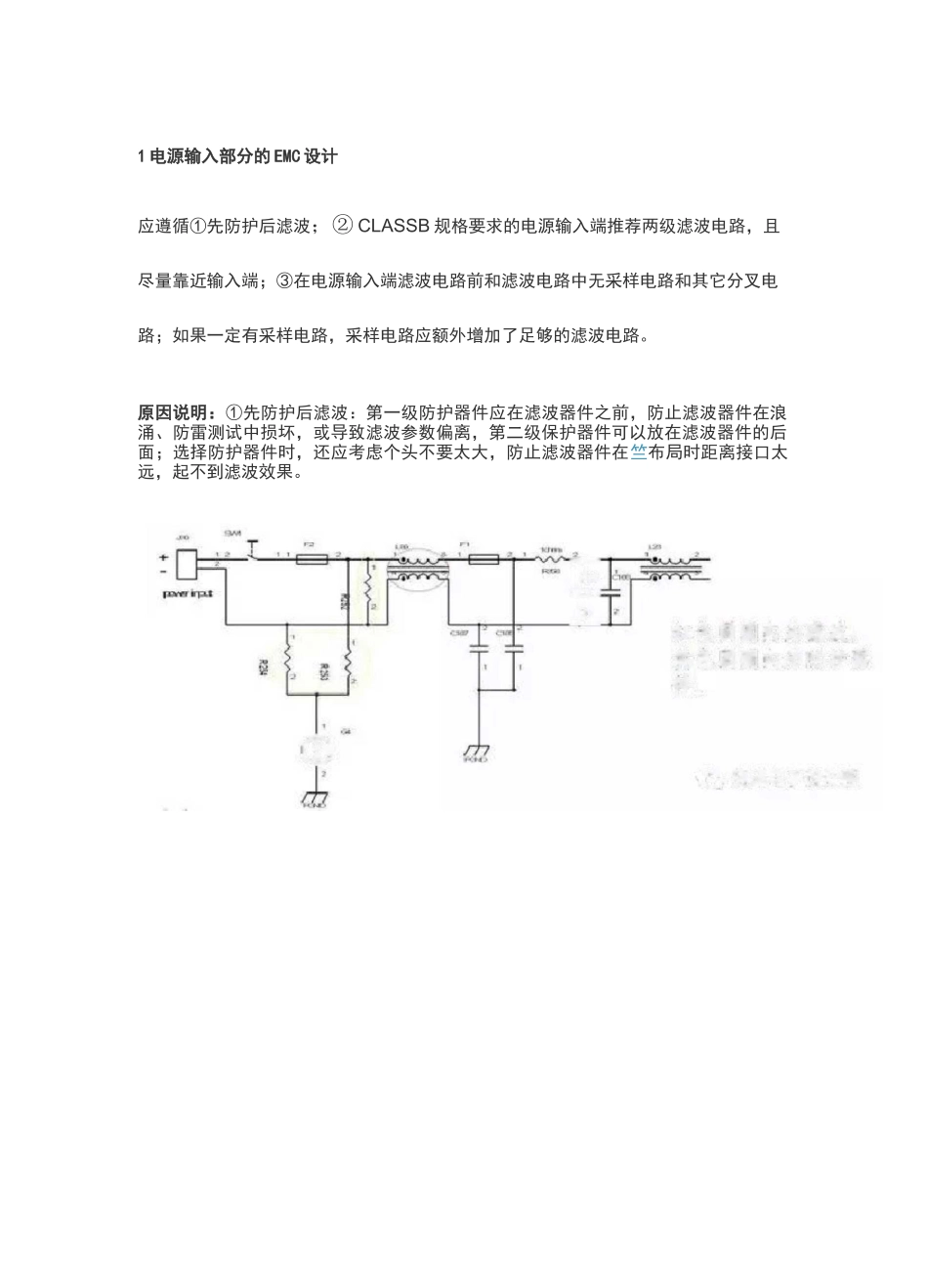

常用电路的EMC设计_第2页
2/19
常用电路的EMC设计_第3页
3/19
一•常用电路的 EMC 设计A.电源电路电源电路设计中,功能性设计主要考虑温升和纹波大小。温升大小由结构散热和效率决定;输出纹波除了采用输出滤波外,输出滤波电容的选取也很关键:大电容一般采用低 ESR 电容,小电容采用 0.1UF 和 1000pF 共用。电源电路设计中,电磁兼容设计是关键设计。主要涉及的电磁兼容设计有:传导发射和浪涌。传导发射设计一般采用输入滤波器方式。外部采购的滤波器内部电路一般采用下列电路:Cx1 和 Cx2 为 X 电容,防止差模干扰。差模干扰大时,可增加其值进行抑制;Cy1和 Cy2 为 Y 电容,防止共模干扰。共模干扰大时,可增加其值进行抑制。需要注意的是,如自行设计滤波电路,Y 电容不可设计在输入端,也不可双端都加 Y 电容。浪涌设计一般采用压敏电阻。差模可根据电源输入耐压选取;共模需要电源输入耐压和产品耐压测试综合考虑。当浪涌能量大时,也可考虑压敏电阻(或 TVS)与放电管组合设计。©I红色園圈内为滤波,蒂邑圆圈两为防护器件口匕纽薛电子设计1 电源输入部分的 EMC 设计应遵循①先防护后滤波;② CLASSB 规格要求的电源输入端推荐两级滤波电路,且尽量靠近输入端;③在电源输入端滤波电路前和滤波电路中无采样电路和其它分叉电路;如果一定有采样电路,采样电路应额外增加了足够的滤波电路。原因说明:①先防护后滤波:第一级防护器件应在滤波器件之前,防止滤波器件在浪涌、防雷测试中损坏,或导致滤波参数偏离,第二级保护器件可以放在滤波器件的后面;选择防护器件时,还应考虑个头不要太大,防止滤波器件在竺布局时距离接口太远,起不到滤波效果。氾贸泽电子进奸F 唤rkjMCH②CLASSB 规格要求的电源输入端推荐两级滤波电路,且尽量靠近输入端:CLASSB 要求比 CLASSA 要求小 10dB,即小 3 倍,所以应有两级滤波电路;CLASSA 规格要求至少一级滤波电路;所谓一级滤波电路指包含一级共模电感的滤波电路。红色圆圈内为两级共模电感,黄邑圜圈内为三级 Y 电容推荐三级 Y 电零,至少两絹保留前面和中间的两级 Y 电番.③ 在电源输入端滤波电路前和滤波电路中无采样电路和其它分叉电路;如果定有采样电路,采样电路应额外增加了足够的滤波电路:电源采样电路应从滤波电路后取;如果采用电路精度很高,必须从电源输入口进行采样时,必须增加额外滤波电路。2 电源输出部分的 EMC 设计应遵循①电源模块输出一定要求有滤波措施,推荐使用共模电感或差模电感;② 长距离...
