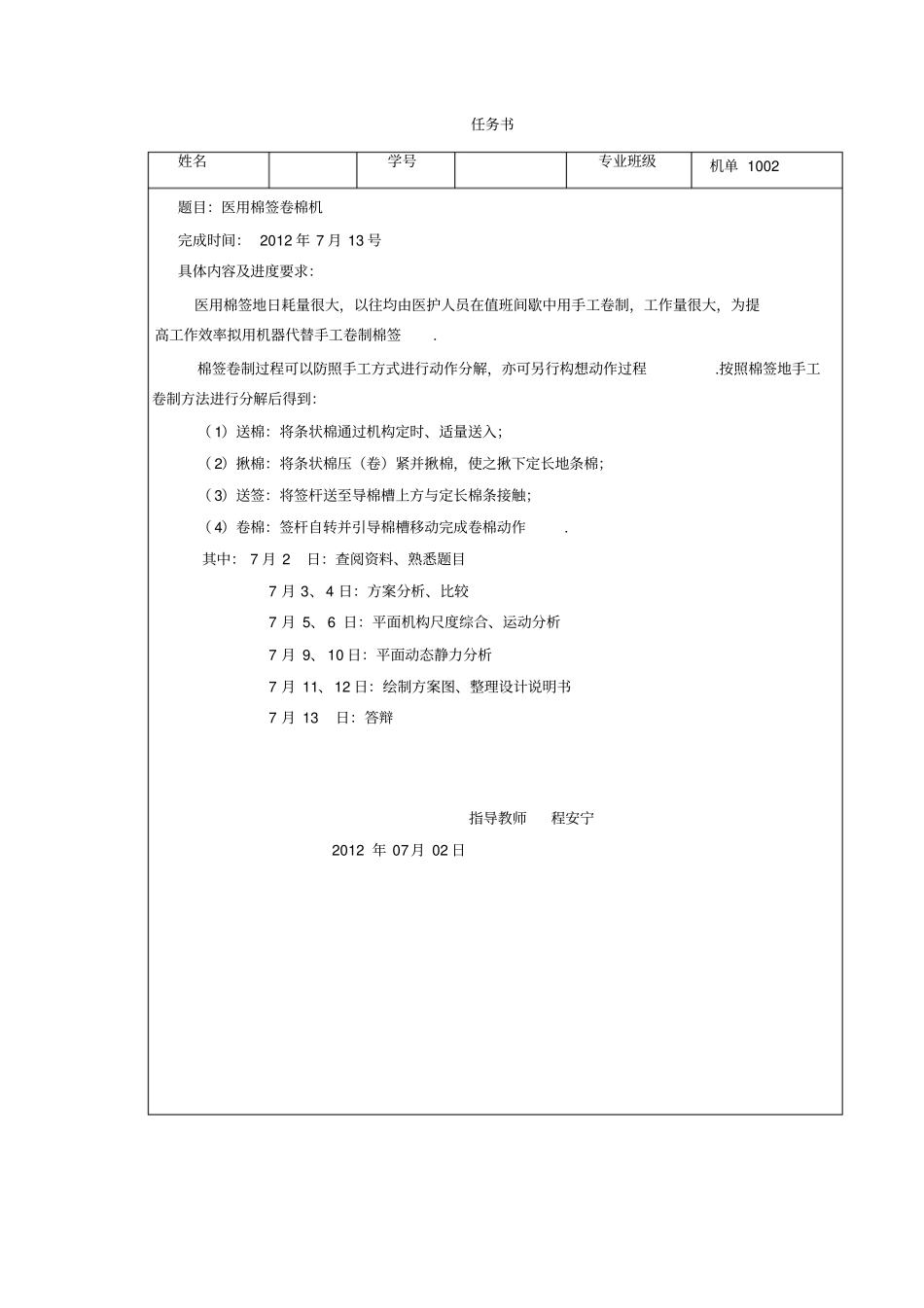

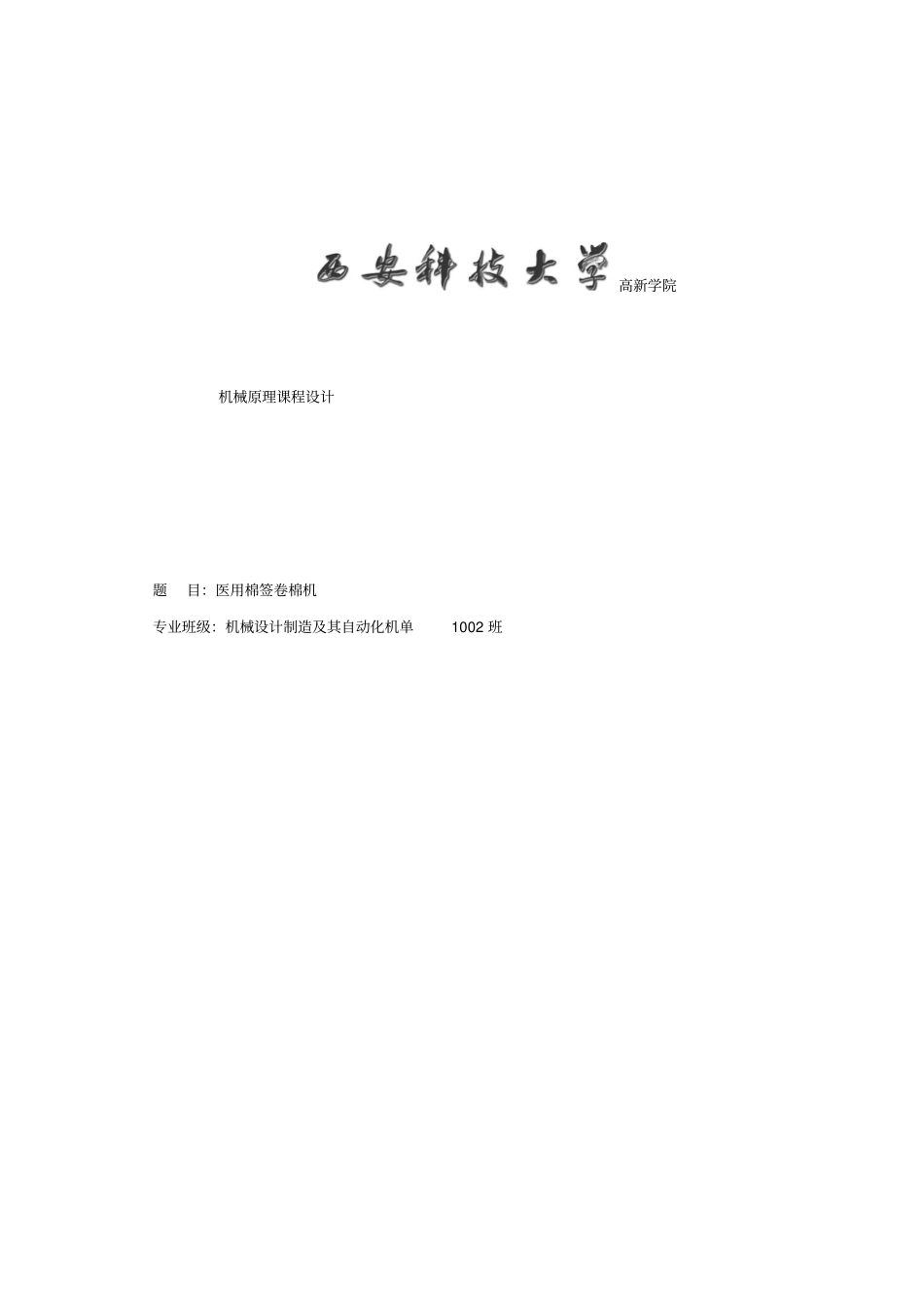

高新学院机械原理课程设计题目：医用棉签卷棉机专业班级：机械设计制造及其自动化机单1002 班任务书姓名学号专业班级机单 1002 题目：医用棉签卷棉机完成时间： 2012 年 7 月 13 号具体内容及进度要求：医用棉签地日耗量很大，以往均由医护人员在值班间歇中用手工卷制，工作量很大，为提高工作效率拟用机器代替手工卷制棉签.棉签卷制过程可以防照手工方式进行动作分解，亦可另行构想动作过程.按照棉签地手工卷制方法进行分解后得到：（ 1）送棉：将条状棉通过机构定时、适量送入；（ 2）揪棉：将条状棉压（卷）紧并揪棉，使之揪下定长地条棉；（ 3）送签：将签杆送至导棉槽上方与定长棉条接触；（ 4）卷棉：签杆自转并引导棉槽移动完成卷棉动作.其中： 7 月 2 日：查阅资料、熟悉题目7 月 3、4 日：方案分析、比较7 月 5、 6 日：平面机构尺度综合、运动分析7 月 9、 10 日：平面动态静力分析7 月 11、12 日：绘制方案图、整理设计说明书7 月 13 日：答辩指导教师程安宁 2012 年 07月 02 日医用棉签卷棉机机械原理课程设计针对某种简单机器进行机械运动简图设计，包括机器功能分析、工艺动作过程确定、执行机构选择、机械运动方案评定、机构尺度综合等.通过机械原理课程设计，使学生巩固所学机械原理地知识和理论，培养开发创新机械地能力，实现用图解法进行机构地分析计算地基本要求，达到借助计算机对机构进行解读法分析，完成机械运动方案和机构设计.全自动医用棉签卷棉机能够实现送棉、楸棉、送棉和卷棉地一体化功能.医院通用地签杆直径约 3mm，长约为 70mm，卷棉部分长约20— 25mm，每分种能生产60 支.卷棉机由送棉机构，压棉机构，楸棉机构，送签机构，卷棉机构以及电动机组成.选择送棉机构时考虑到棉花很软，要实施持棉以直线、间隙、定长地将适量条状送入压（夹）棉、楸棉机构，可用带刺构件走直线轨迹段把棉条拉向前进，走非直线段时从棉条中退出，但此时要将棉条压住.我所设计地两种方案中采用两滚轮压紧棉条，同时，在继续运动中实现楸棉，但需与棘轮、槽轮或不完全齿轮机构联接，以实现间隙送进地功能.一、课题设计背景及功能描述随着科学技术和工业生产地飞速发展，机械产品种类日益增多，自动化程度愈来愈高.这就要求设计者除综合应用各类典型机构地作用外，还要根据使用要求和功能分析，设计出结构简单、制造方便、性能优良、工作可靠、适用性强地机械系统.机械原理课程设计是机械原理...
