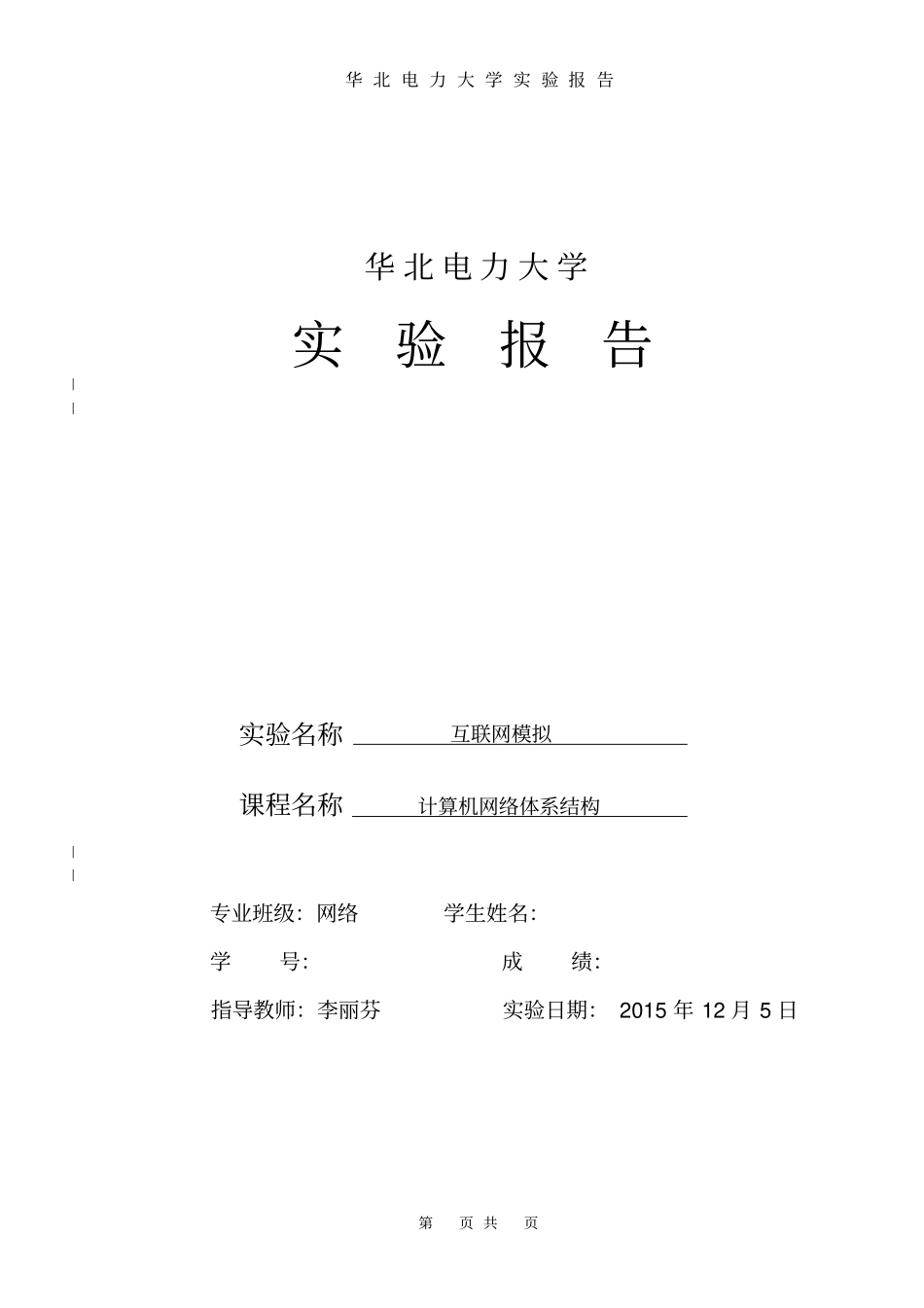

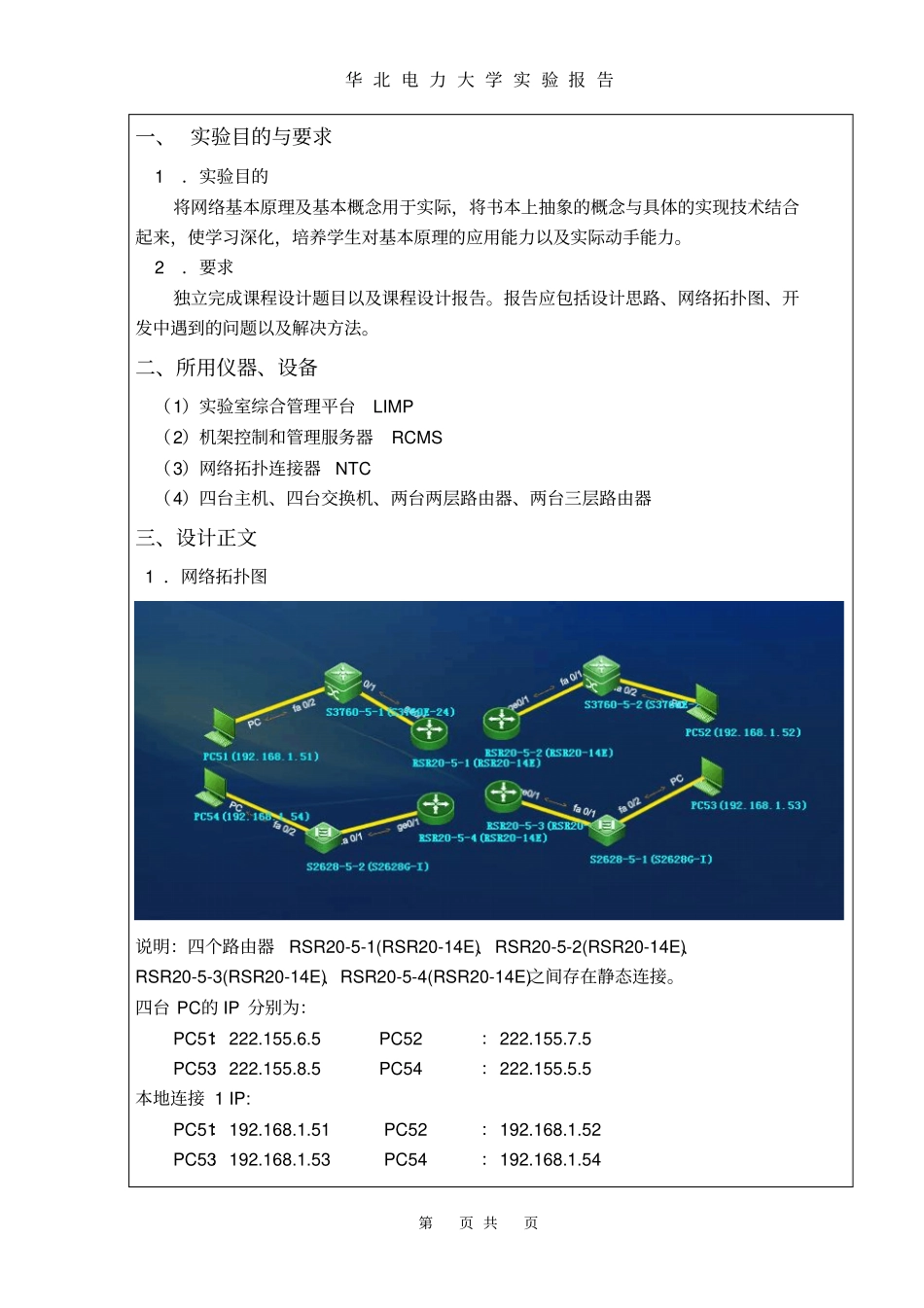

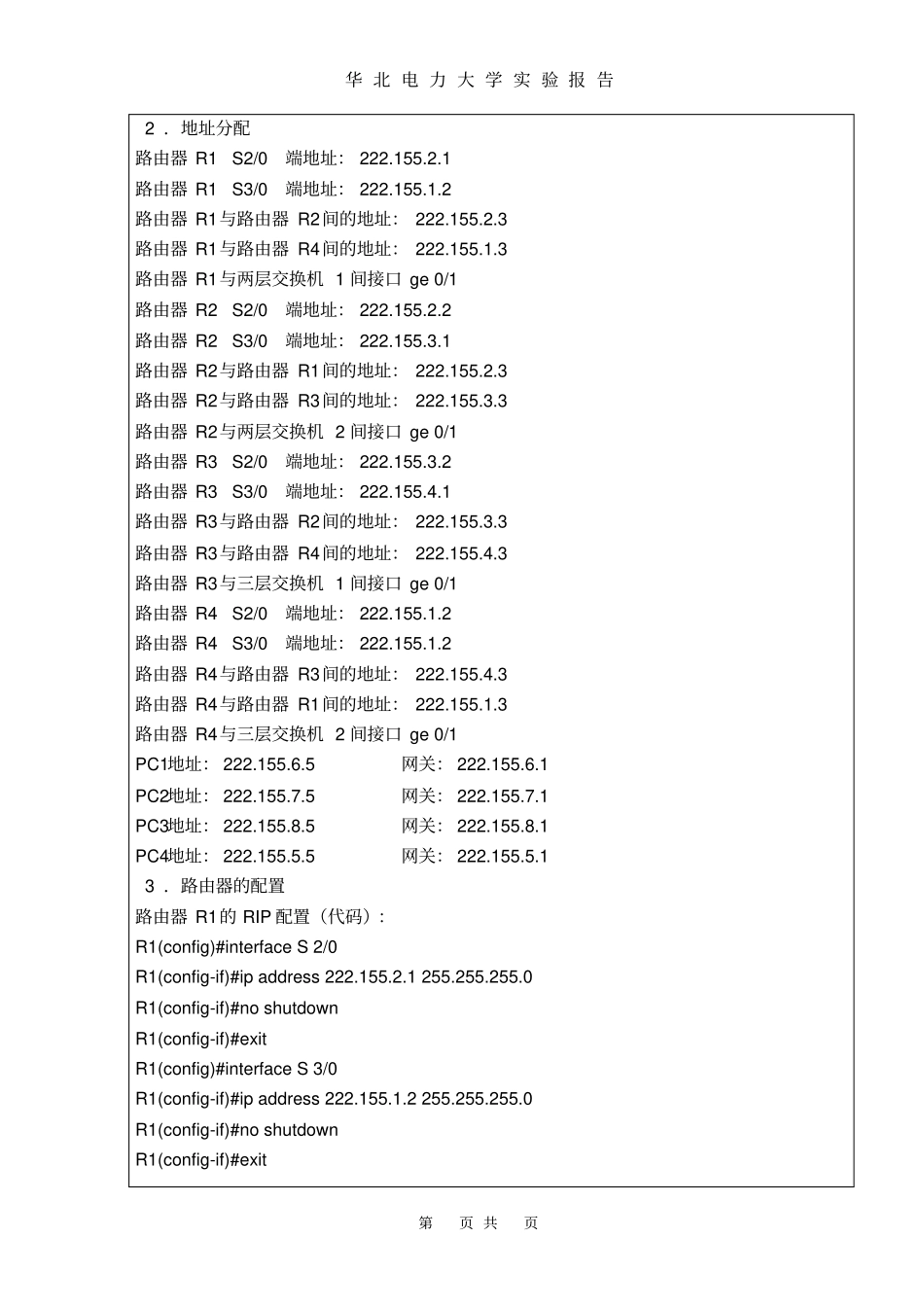

华 北 电 力 大 学 实 验 报 告第页 共页华 北 电 力 大 学实验报告| |实验名称互联网模拟课程名称计算机网络体系结构| | 专业班级：网络学生姓名：学号：成绩：指导教师：李丽芬实验日期： 2015 年 12 月 5 日华 北 电 力 大 学 实 验 报 告第页 共页一、 实验目的与要求 1．实验目的将网络基本原理及基本概念用于实际，将书本上抽象的概念与具体的实现技术结合起来，使学习深化，培养学生对基本原理的应用能力以及实际动手能力。 2．要求独立完成课程设计题目以及课程设计报告。报告应包括设计思路、网络拓扑图、开发中遇到的问题以及解决方法。二、所用仪器、设备（1）实验室综合管理平台LIMP （2）机架控制和管理服务器RCMS （3）网络拓扑连接器NTC （4）四台主机、四台交换机、两台两层路由器、两台三层路由器三、设计正文 1 ．网络拓扑图说明：四个路由器RSR20-5-1(RSR20-14E)、RSR20-5-2(RSR20-14E)、RSR20-5-3(RSR20-14E)、RSR20-5-4(RSR20-14E)之间存在静态连接。四台 PC的 IP 分别为：PC51：222.155.6.5 PC52：222.155.7.5 PC53：222.155.8.5 PC54：222.155.5.5 本地连接 1 IP: PC51：192.168.1.51 PC52：192.168.1.52 PC53：192.168.1.53 PC54：192.168.1.54 华 北 电 力 大 学 实 验 报 告第页 共页 2 ．地址分配路由器 R1 S2/0端地址： 222.155.2.1 路由器 R1 S3/0端地址： 222.155.1.2 路由器 R1与路由器 R2间的地址： 222.155.2.3 路由器 R1与路由器 R4间的地址： 222.155.1.3 路由器 R1与两层交换机 1 间接口 ge 0/1 路由器 R2 S2/0端地址： 222.155.2.2 路由器 R2 S3/0端地址： 222.155.3.1 路由器 R2与路由器 R1间的地址： 222.155.2.3 路由器 R2与路由器 R3间的地址： 222.155.3.3 路由器 R2与两层交换机 2 间接口 ge 0/1 路由器 R3 S2/0端地址： 222.155.3.2 路由器 R3 S3/0端地址： 222.155.4.1 路由器 R3与路由器 R2间的地址： 222.155.3.3 路由器 R3与路由器 R4间的地址： 222.155.4.3 路由器 R3与三层交换机 1 间接口 ge 0/1 路由器 R4 S2/0端地址： 222.155.1.2 路由器 R4 S3/0端地址： 222.155.1.2 路由器 R4与路由器 R3间的地址： 222.155.4.3 路由器 R4与路由器 R1间的地址： 222.155.1.3 路由器 R4与三层交换机 2 间接口 ge 0/1 PC1地址： 222.155....
