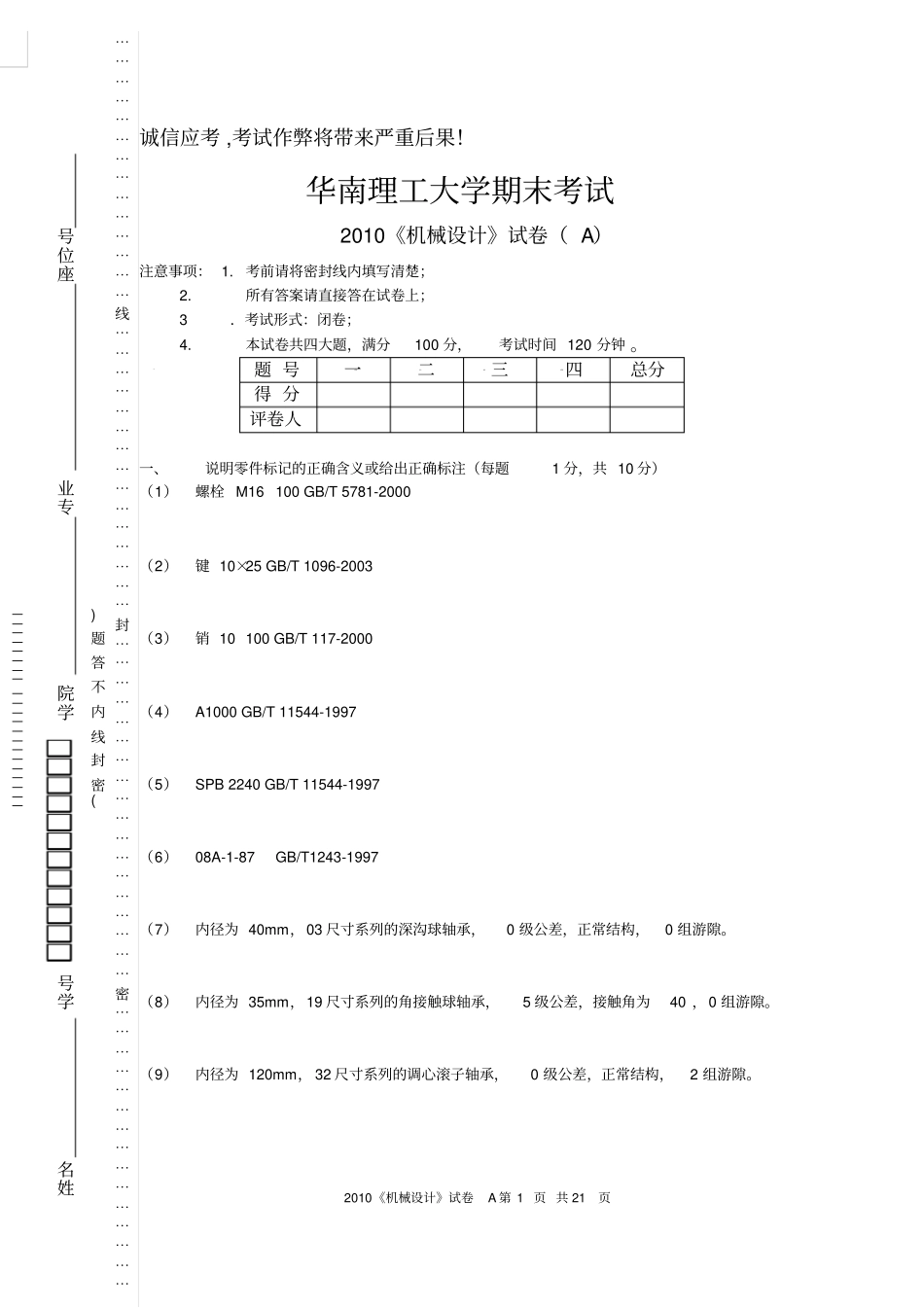

2010《机械设计》试卷A 第 1 页 共 21 页诚信应考 ,考试作弊将带来严重后果!华南理工大学期末考试2010《机械设计》试卷( A)注意事项: 1. 考前请将密封线内填写清楚; 2. 所有答案请直接答在试卷上; 3.考试形式:闭卷; 4. 本试卷共四大题,满分100 分,考试时间 120 分钟 。题 号一二三四总分得 分评卷人一、说明零件标记的正确含义或给出正确标注(每题1 分,共 10 分)(1)螺栓 M16 100 GB/T 5781-2000 (2)键 10×25 GB/T 1096-2003 (3)销 10 100 GB/T 117-2000 (4)A1000 GB/T 11544-1997 (5)SPB 2240 GB/T 11544-1997 (6)08A-1-87 GB/T1243-1997 (7)内径为 40mm,03 尺寸系列的深沟球轴承,0 级公差,正常结构,0 组游隙。(8)内径为 35mm,19 尺寸系列的角接触球轴承,5 级公差,接触角为40 ,0 组游隙。(9)内径为 120mm, 32 尺寸系列的调心滚子轴承,0 级公差,正常结构,2 组游隙。_____________________姓名学号学院专业座位号(密封线内不答题)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2010《机械设计》试卷A 第 2 页 共 21 页(10) YL6 联轴器1J30 60J B2844GB/T 5843-2003 二、非标准件简答题与填空题(每题2.5 分,共 10 分)(1)电动机通过三套减速装置驱动运输带,三套减速装置为:圆柱齿轮减速器、套筒滚子链传动和V 带传动,其排列次序应如何?为什么?(2)链轮齿形的设计应保证:①尽量减少链节与链轮啮合时的______________________;② 有 一 定 能 力 适 应 链 条 因 __________________ 而 导 致 的 节 距 增 长 ; ③ 方 便______________________ 。(3)蜗 杆 传 动 特 点 是 : 能 实 现 大 的 传 动 比 , ______________________ ,______________________,______________________,具有______________________ , 但 由 于 在 啮 合 齿 面 间 产 生 很 大 的 相 对 滑 动 速 度 ,______________________,______________________,且常需耗用______________________,故不适用于______________________和______________________ 工作的传动。(4)按 其 滑 动 表 面 间 润 滑 状 态 的 不 同 , 可 分 为 ______________...
