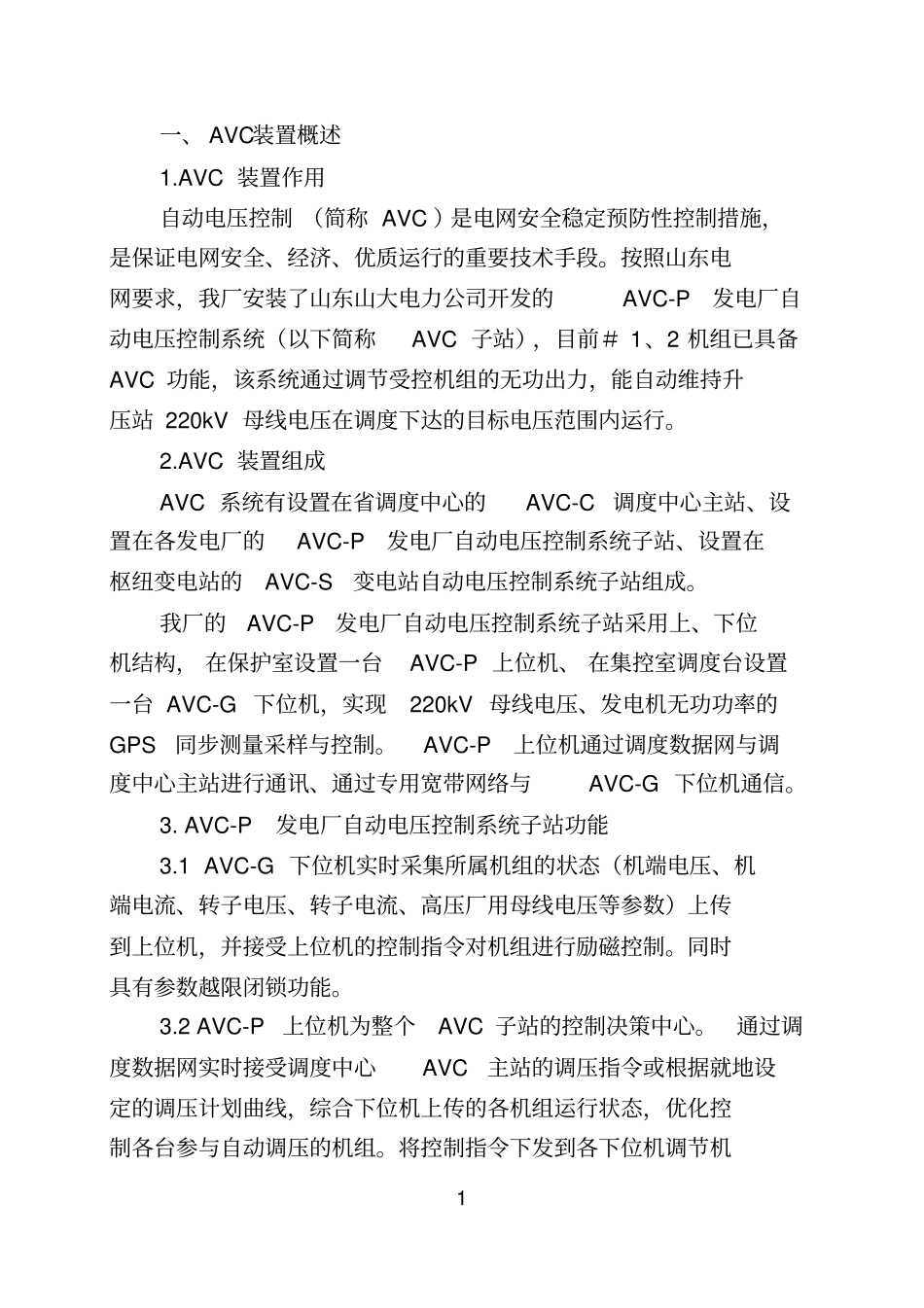

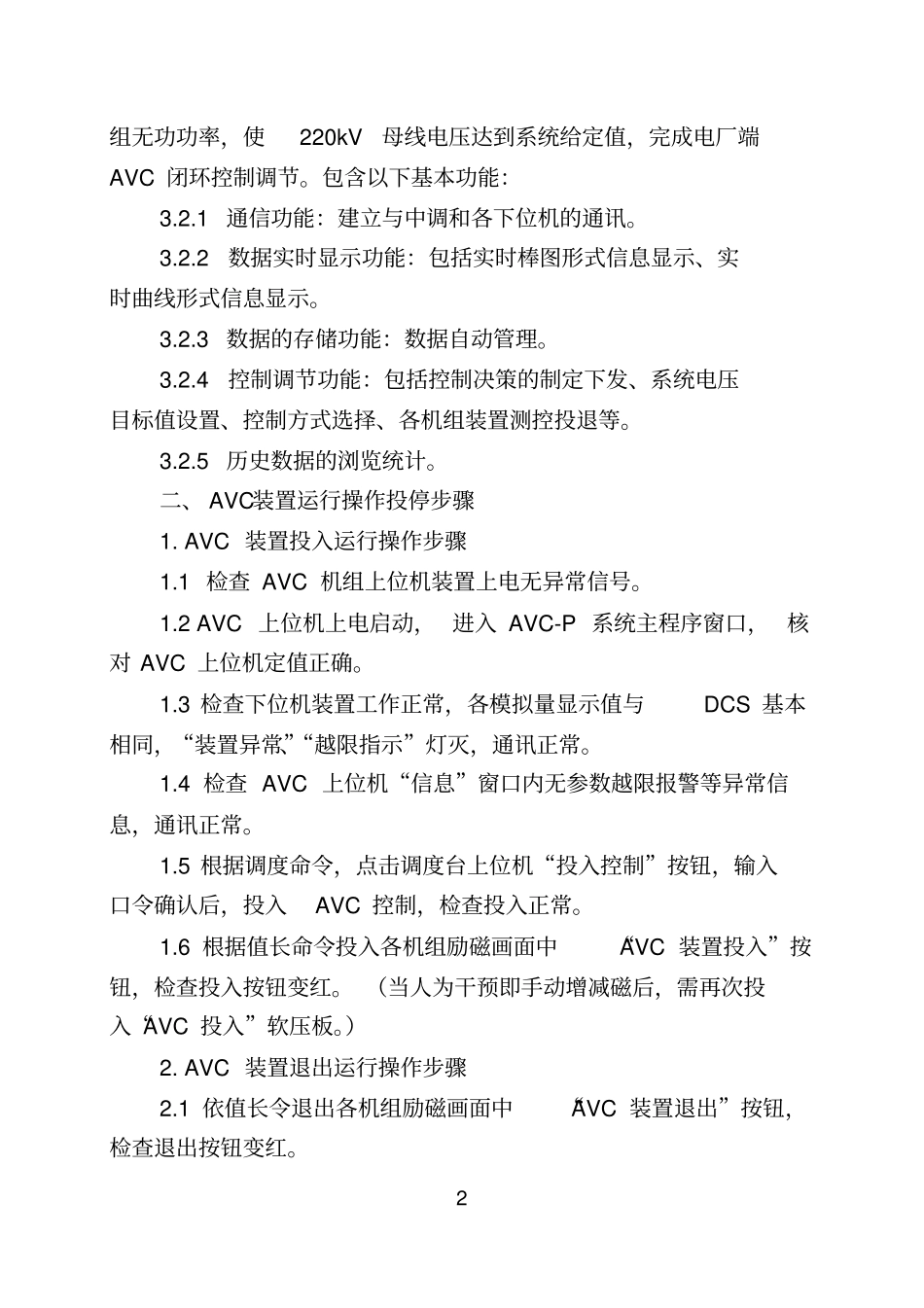

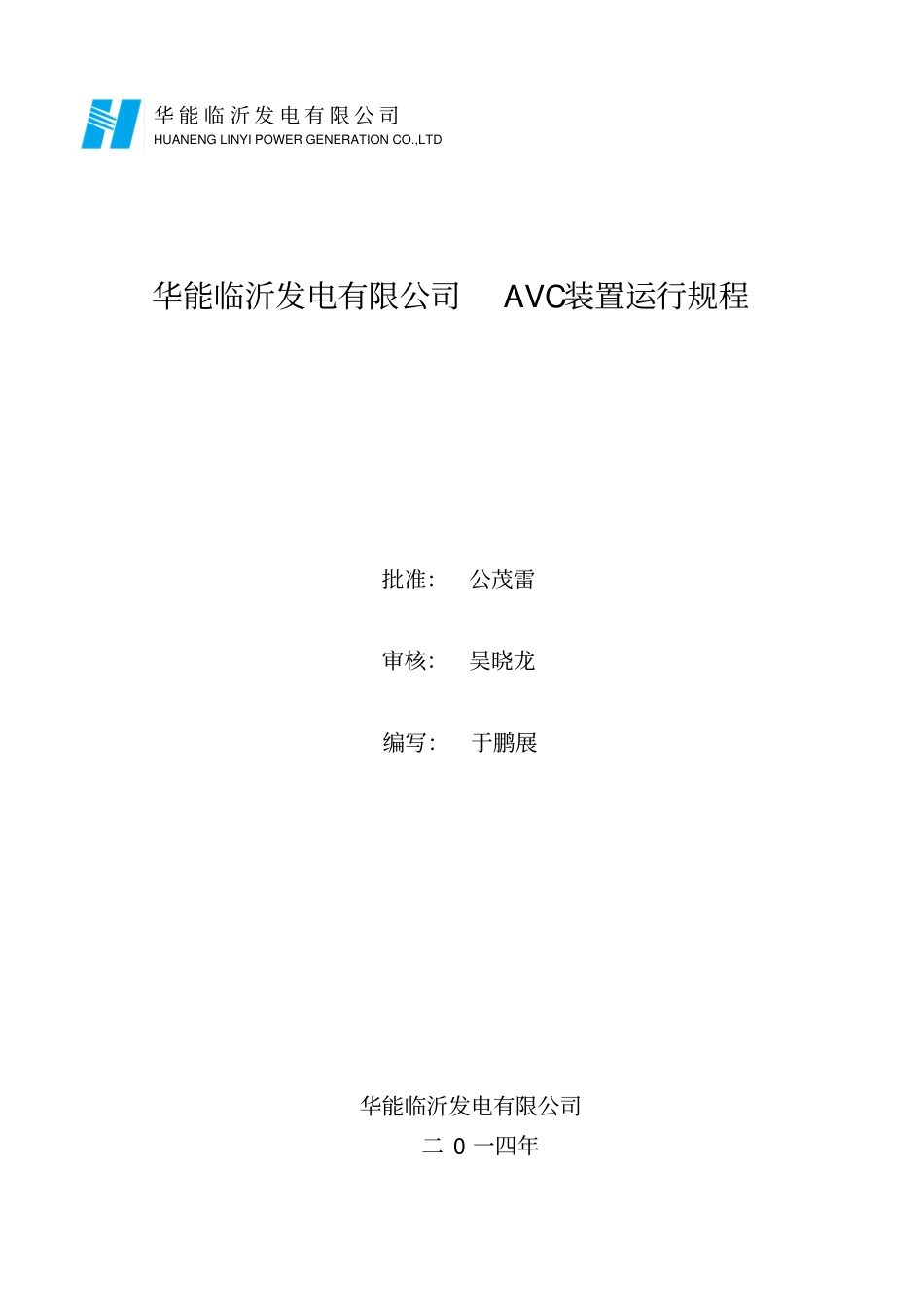

华能临沂发电有限公司AVC装置运行规程批准：公茂雷审核：吴晓龙编写：于鹏展华能临沂发电有限公司二 0 一四年华 能 临 沂 发 电 有 限 公 司HUANENG LINYI POWER GENERATION CO.,LTD 1 一、 AVC装置概述1.AVC 装置作用自动电压控制 （简称 AVC ）是电网安全稳定预防性控制措施，是保证电网安全、经济、优质运行的重要技术手段。按照山东电网要求，我厂安装了山东山大电力公司开发的AVC-P 发电厂自动电压控制系统（以下简称AVC 子站），目前＃ 1、2 机组已具备AVC 功能，该系统通过调节受控机组的无功出力，能自动维持升压站 220kV 母线电压在调度下达的目标电压范围内运行。2.AVC 装置组成AVC 系统有设置在省调度中心的AVC-C调度中心主站、设置在各发电厂的AVC-P 发电厂自动电压控制系统子站、设置在枢纽变电站的AVC-S 变电站自动电压控制系统子站组成。我厂的AVC-P 发电厂自动电压控制系统子站采用上、下位机结构， 在保护室设置一台AVC-P 上位机、 在集控室调度台设置一台 AVC-G 下位机，实现220kV 母线电压、发电机无功功率的GPS 同步测量采样与控制。AVC-P上位机通过调度数据网与调度中心主站进行通讯、通过专用宽带网络与AVC-G 下位机通信。3. AVC-P 发电厂自动电压控制系统子站功能3.1 AVC-G 下位机实时采集所属机组的状态（机端电压、机端电流、转子电压、转子电流、高压厂用母线电压等参数）上传到上位机，并接受上位机的控制指令对机组进行励磁控制。同时具有参数越限闭锁功能。3.2 AVC-P 上位机为整个AVC 子站的控制决策中心。通过调度数据网实时接受调度中心AVC主站的调压指令或根据就地设定的调压计划曲线，综合下位机上传的各机组运行状态，优化控制各台参与自动调压的机组。将控制指令下发到各下位机调节机2 组无功功率，使220kV母线电压达到系统给定值，完成电厂端AVC 闭环控制调节。包含以下基本功能：3.2.1 通信功能：建立与中调和各下位机的通讯。3.2.2 数据实时显示功能：包括实时棒图形式信息显示、实时曲线形式信息显示。3.2.3 数据的存储功能：数据自动管理。3.2.4 控制调节功能：包括控制决策的制定下发、系统电压目标值设置、控制方式选择、各机组装置测控投退等。3.2.5 历史数据的浏览统计。二、 AVC装置运行操作投停步骤1. AVC 装置投入运行操作步骤1.1 检查 AVC 机组上位机装置上电无异常信号。1.2 AVC 上位机上电启动， 进入 AVC-P 系统主程序窗...
