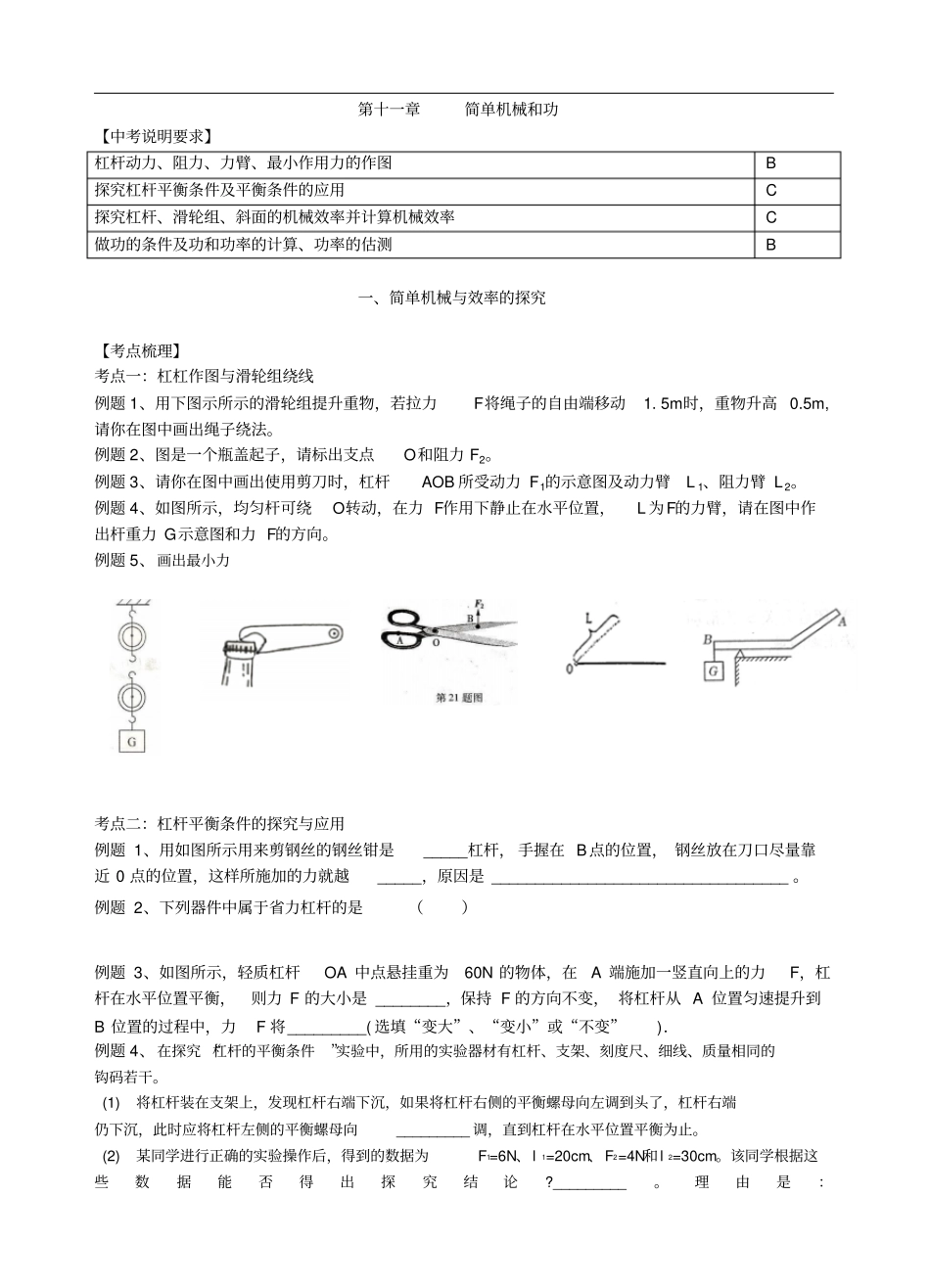

第十一章简单机械和功【中考说明要求】杠杆动力、阻力、力臂、最小作用力的作图B 探究杠杆平衡条件及平衡条件的应用C 探究杠杆、滑轮组、斜面的机械效率并计算机械效率C 做功的条件及功和功率的计算、功率的估测B 一、简单机械与效率的探究【考点梳理】考点一：杠杠作图与滑轮组绕线例题 1、用下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。例题 2、图是一个瓶盖起子，请标出支点O和阻力 F2。例题 3、请你在图中画出使用剪刀时，杠杆AOB 所受动力 F1的示意图及动力臂L 1、阻力臂 L 2。例题 4、如图所示，均匀杆可绕O转动，在力 F作用下静止在水平位置，L 为F的力臂，请在图中作出杆重力 G示意图和力 F的方向。例题 5、画出最小力考点二：杠杆平衡条件的探究与应用例题 1、用如图所示用来剪钢丝的钢丝钳是_____杠杆， 手握在 B点的位置， 钢丝放在刀口尽量靠近 0 点的位置，这样所施加的力就越_____，原因是 __________________________________ 。例题 2、下列器件中属于省力杠杆的是（）例题 3、如图所示，轻质杠杆OA 中点悬挂重为60N 的物体，在A 端施加一竖直向上的力F，杠杆在水平位置平衡，则力 F 的大小是 ________，保持 F 的方向不变， 将杠杆从 A 位置匀速提升到B 位置的过程中，力F 将_________( 选填“变大”、“变小”或“不变”)．例题 4、在探究 “杠杆的平衡条件”实验中，所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干。 (1)将杠杆装在支架上，发现杠杆右端下沉，如果将杠杆右侧的平衡螺母向左调到头了，杠杆右端仍下沉，此时应将杠杆左侧的平衡螺母向_________ 调，直到杠杆在水平位置平衡为止。 (2)某同学进行正确的实验操作后，得到的数据为F1=6N、l1=20cm、F2=4N和l 2=30cm。该同学根据这些数据能否得出探究结论?_________。理由是：_______________________________________________________________________________。 (3)使杠杆在倾斜一定角度的位置做实验，也能得出杠杆平衡条件。这种实验方案与杠杆在水平位置做实验的方案相比较，你认为哪种实验方案好并说明理由：__________________________ ______________________________________________________。(4) 如图 15所示，杠杆在水平位置平衡。如果在两侧钩码下再各挂一个相同的钩码，则杠杆_________端将下沉。考点三、机械效率的探...
