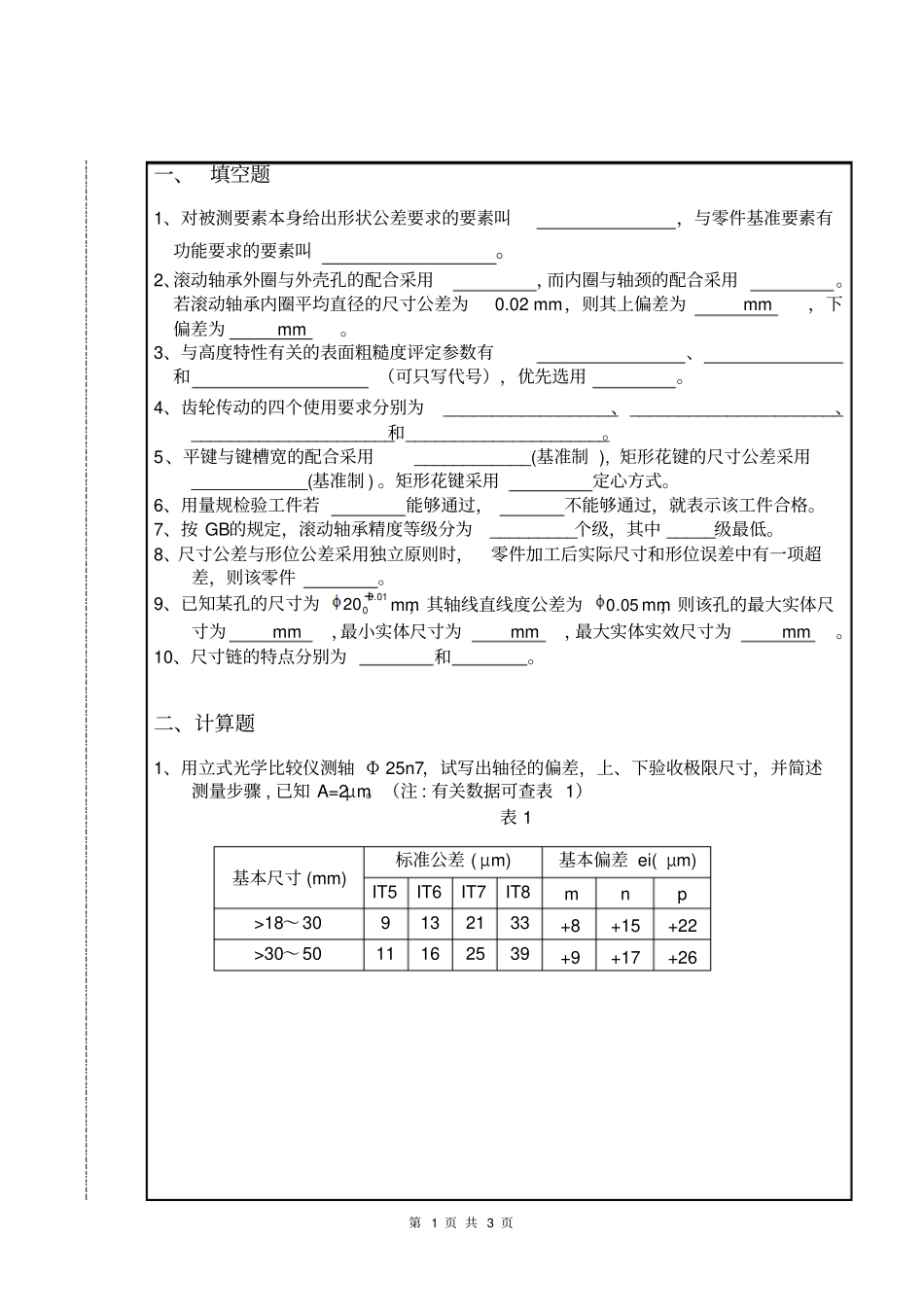

第 1 页 共 3 页一、 填空题1、对被测要素本身给出形状公差要求的要素叫，与零件基准要素有功能要求的要素叫。2、滚动轴承外圈与外壳孔的配合采用，而内圈与轴颈的配合采用。若滚动轴承内圈平均直径的尺寸公差为 0.02 mm，则其上偏差为 mm，下偏差为 mm。3、与高度特性有关的表面粗糙度评定参数有、和（可只写代号），优先选用。4、齿轮传动的四个使用要求分别为__________________、______________________、_____________________和_____________________。5、平键与键槽宽的配合采用____________(基准制 ), 矩形花键的尺寸公差采用____________(基准制 ) 。矩形花键采用定心方式。6、用量规检验工件若能够通过，不能够通过，就表示该工件合格。7、按 GB的规定，滚动轴承精度等级分为_________个级，其中 _____级最低。8、尺寸公差与形位公差采用独立原则时，零件加工后实际尺寸和形位误差中有一项超差，则该零件。9、已知某孔的尺寸为01.0020mm，其轴线直线度公差为05.0mm，则该孔的最大实体尺寸为 mm，最小实体尺寸为 mm，最大实体实效尺寸为 mm。10、尺寸链的特点分别为和。二、计算题1、用立式光学比较仪测轴 Φ 25n7，试写出轴径的偏差，上、下验收极限尺寸，并简述测量步骤 , 已知 A=2μm。（注 : 有关数据可查表 1）表 1 基本尺寸 (mm) 标准公差 ( μm) 基本偏差 ei( μm) IT5 IT6 IT7 IT8 m n p >18～ 30 9 13 21 33 +8 +15 +22 >30～ 50 11 16 25 39 +9 +17 +26 第 2 页 共 3 页2、计算检验Φ 30p7 轴用工作量规的工作尺寸，并画出量规的公差带图，已知T=2.4μm,Z=3.4μm。（注 : 有关数据可查表 1）3、有一孔、轴配合，装配前轴需镀铬，镀铬层厚度为10±2μm，镀铬后配合要求为?60H7/f6 ，其中 IT6 ＝0.019mm，Φ 60f6的基本偏差 es＝-0.030 mm，试确定轴在镀铬前应按什么极限尺寸加工（绘制尺寸链图）。三、填表题试将下图中所示的三种图样的解释按表中规定的栏目分别填写. a b c 采用的公差原则理想边界名称及边界尺寸最大实体状态下的形状公差值允许的最大形状公差值第 3 页 共 3 页四、改错题改正图中各项形位公差标注上的错误( 形位公差项目不允许变更) 。五、标注题将下列技术要求标注在图上。1、?30K7和?50M7采用包容原则，其表面粗糙度Ra不大于 1.6 μm; 2、底面 P的平面度公差为 0.015mm,其表面粗糙度 Ra不大于 3.2 μm;...
