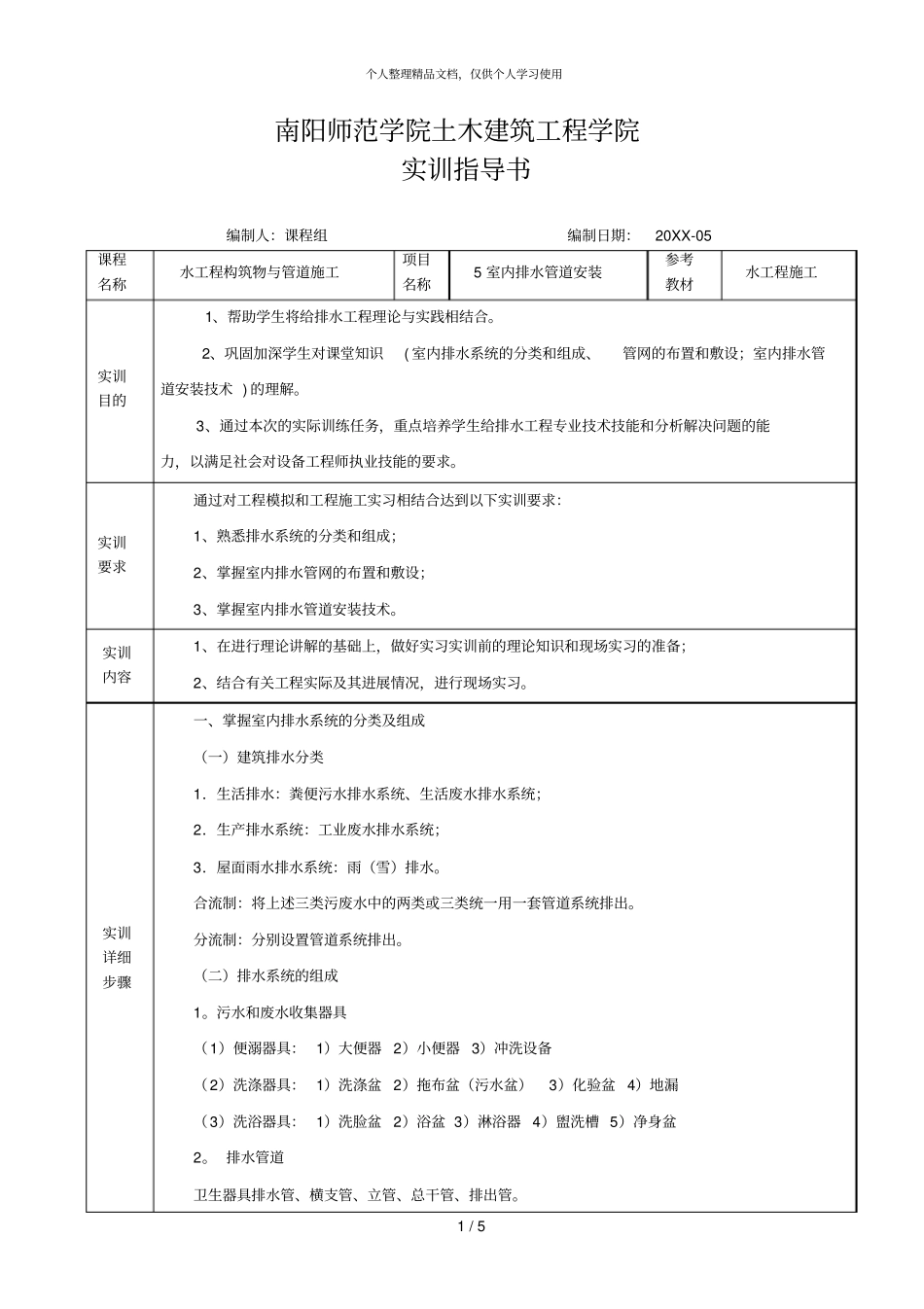

个人整理精品文档，仅供个人学习使用1 / 5 南阳师范学院土木建筑工程学院实训指导书编制人：课程组编制日期：20XX-05课程名称水工程构筑物与管道施工项目名称5 室内排水管道安装参考教材水工程施工实训目的1、帮助学生将给排水工程理论与实践相结合。2、巩固加深学生对课堂知识( 室内排水系统的分类和组成、管网的布置和敷设；室内排水管道安装技术 ) 的理解。3、通过本次的实际训练任务，重点培养学生给排水工程专业技术技能和分析解决问题的能力，以满足社会对设备工程师执业技能的要求。实训要求通过对工程模拟和工程施工实习相结合达到以下实训要求：1、熟悉排水系统的分类和组成；2、掌握室内排水管网的布置和敷设；3、掌握室内排水管道安装技术。实训内容1、在进行理论讲解的基础上，做好实习实训前的理论知识和现场实习的准备；2、结合有关工程实际及其进展情况，进行现场实习。实训详细步骤一、掌握室内排水系统的分类及组成（一）建筑排水分类1．生活排水：粪便污水排水系统、生活废水排水系统；2．生产排水系统：工业废水排水系统；3．屋面雨水排水系统：雨（雪）排水。合流制：将上述三类污废水中的两类或三类统一用一套管道系统排出。分流制：分别设置管道系统排出。（二）排水系统的组成1。污水和废水收集器具（1）便溺器具： 1）大便器 2）小便器 3）冲洗设备（2）洗涤器具： 1）洗涤盆 2）拖布盆（污水盆）3）化验盆 4）地漏（3）洗浴器具： 1）洗脸盆 2）浴盆 3）淋浴器 4）盥洗槽 5）净身盆2。 排水管道卫生器具排水管、横支管、立管、总干管、排出管。个人整理精品文档，仅供个人学习使用2 / 5 a。塑料管：排水塑料管UPVC；胶粘剂粘接。柔性接口排水铸铁管，适用：T<0℃场所；连续排水温度 >40℃或瞬间排水温度>80℃的排水管道，高度>100m建筑。b。铸铁管； c。钢管； d。带釉陶土管3。水封装置： 作用与破坏形式。4。通气管道系统作用：向排水管内补给空气，水流畅通，减小气压变化幅度，防止水封破坏；排出臭气和有害气体；使管内有新鲜空气流动，减少废气对管道的锈蚀。5。清通部件检查口：立管上，距地面1。0m，隔 10m设置，顶、底层设。清扫口：横管，隔一定间距清通用6。地漏7。提升设备8。污水局部处理构筑物二、掌握排水管材及附件基本知识1、室内排水管材与管件建筑内部排水管材主要有塑料管、铸铁管、钢管和带釉陶土管。工业废水还可用陶瓷管、玻璃钢管、玻璃管等。钢管主要用于洗脸盆、小...
