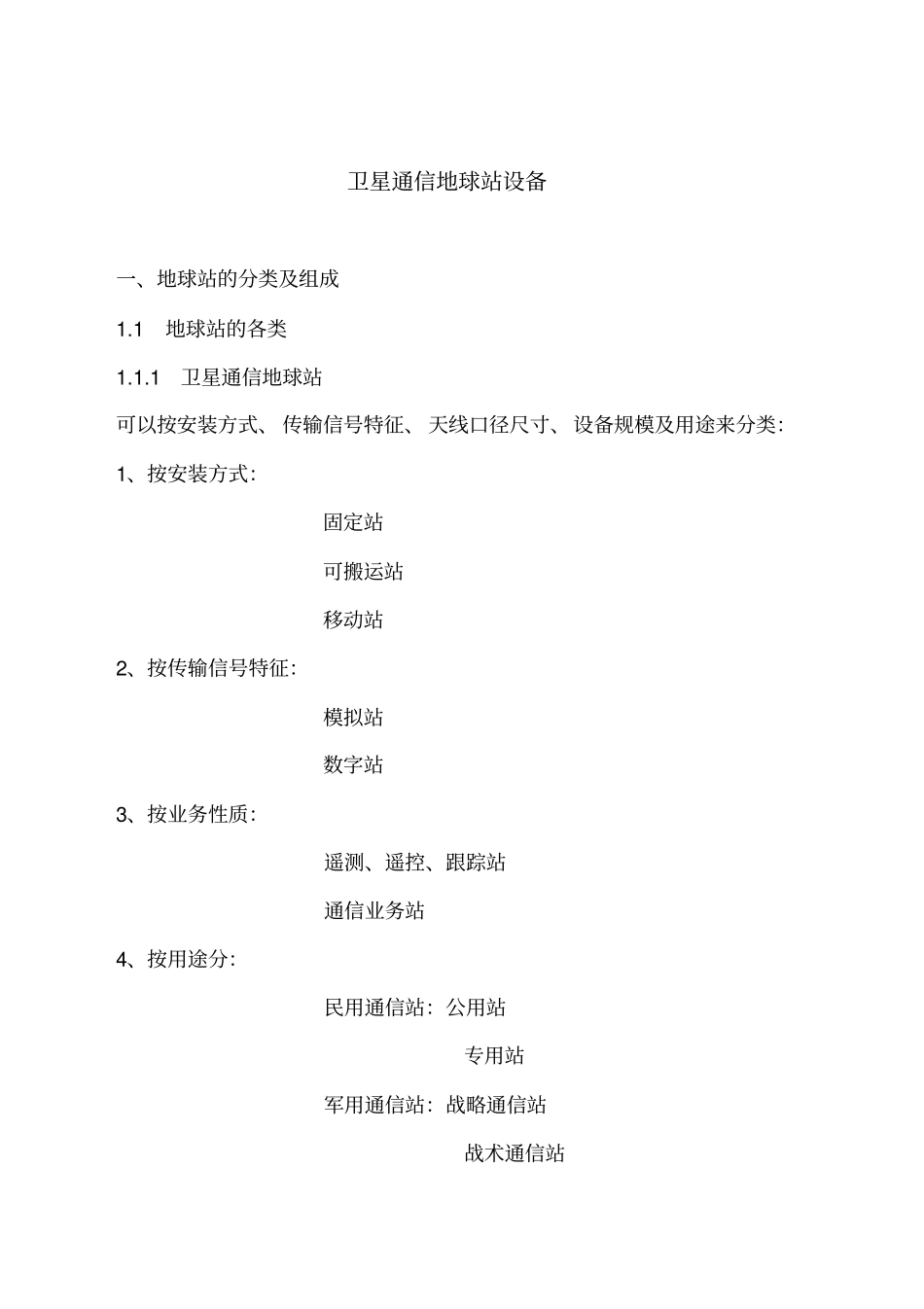

卫星通信地球站设备1概述_第1页
1/29
卫星通信地球站设备1概述_第2页
2/29
卫星通信地球站设备1概述_第3页
3/29
卫星通信地球站设备一、地球站的分类及组成1.1地球站的各类1.1.1卫星通信地球站可以按安装方式、 传输信号特征、 天线口径尺寸、设备规模及用途来分类:1、按安装方式:固定站可搬运站移动站2、按传输信号特征:模拟站数字站3、按业务性质:遥测、遥控、跟踪站通信业务站4、按用途分:民用通信站:公用站专用站军用通信站:战略通信站战术通信站2 卫星广播业务气象卫星航空、航海、导航科学实验另外还可以按工作频段、通信卫星类型、多址方式、天线口径等分类。目前国际上,通常地球站天线口径尺寸及G/T 值的大小将地球站分为 A、B、C、D、E、F、G、Z 等各种类型见下表1:表 1:各类地球站的天线尺寸及性能指标类型地球站标准天线尺寸(米)最小 G/T(dB/k)频段大型站A 15~18(原 30~32)35(原 40.7)C C 12~14(原 15~18)37(原 39)Ku B 11~13 31.7 C 中型站F-3 9~10 29 C E-3 8~10 34 Ku F-2 7~8 27 C E-2 5~7 29 Ku 小型站F-1 4.5~5 22.7 C E-1 3.5 25 Ku D-1 4.5~5 22.7 C VSAT TVRO G 0.6~2.4 5.5 C、Ku 1.2~11 16 C、Ku 国内Z 0.6~32 5.5~16 C、Ku 其中 A、B、C 型站称为标准站,用于国际通信;3 E 和 F 又分为 E-1、E-2、E-3 和 F-1、F-2、F-3 等类型,主要用于国内通信。其中 E-2、E-3 和 F-2、F-3 又称为中型站。 E-1、F-1 称为小型站。1.1.2VSAT 地球站的分类1、按安装方式――固定、可搬、车载、机载、船载、背负式、手提式等站。2、按网络结构――星状、网状、星状网状混合结构。3、按收发方式――单收站、单发站、双向站。4、按业务性质――固定业务和移动业务。5、按支持的主要业务类型分――话音VSAT 站、数据 VSAT 站、综合 VSAT站。其它的还有按工作频段分(L 波段、 C 波段、 Ku 波段等)、多址方式(FDMA 、TDMA 、CDMA 、SDMA 等)。1.2地球站的组成一般的卫星通信地球站,尽管对于不同的通信体制,地球站的组成不尽相同。但其基本组成一般包括:天线分系统、发射分系统、接收分系统、信道终端设备、遥测跟踪、监控分系统、伺服跟踪分系统和电源分系统。1.2.1VSAT 地球站设备组成VSAT 卫星通信网由卫星转发器、主站(中心站)和远端小站三部分4 组成。1)主站的设备组成:见图 1:主站设备连接方框图。这是我们为中国机械进出口总公司海外VSAT 卫星通信系统所做的技术方案的主站设备...
